модель 2003 года
- Модель YZF-R1
- Код модели R1 (YZFR1R)

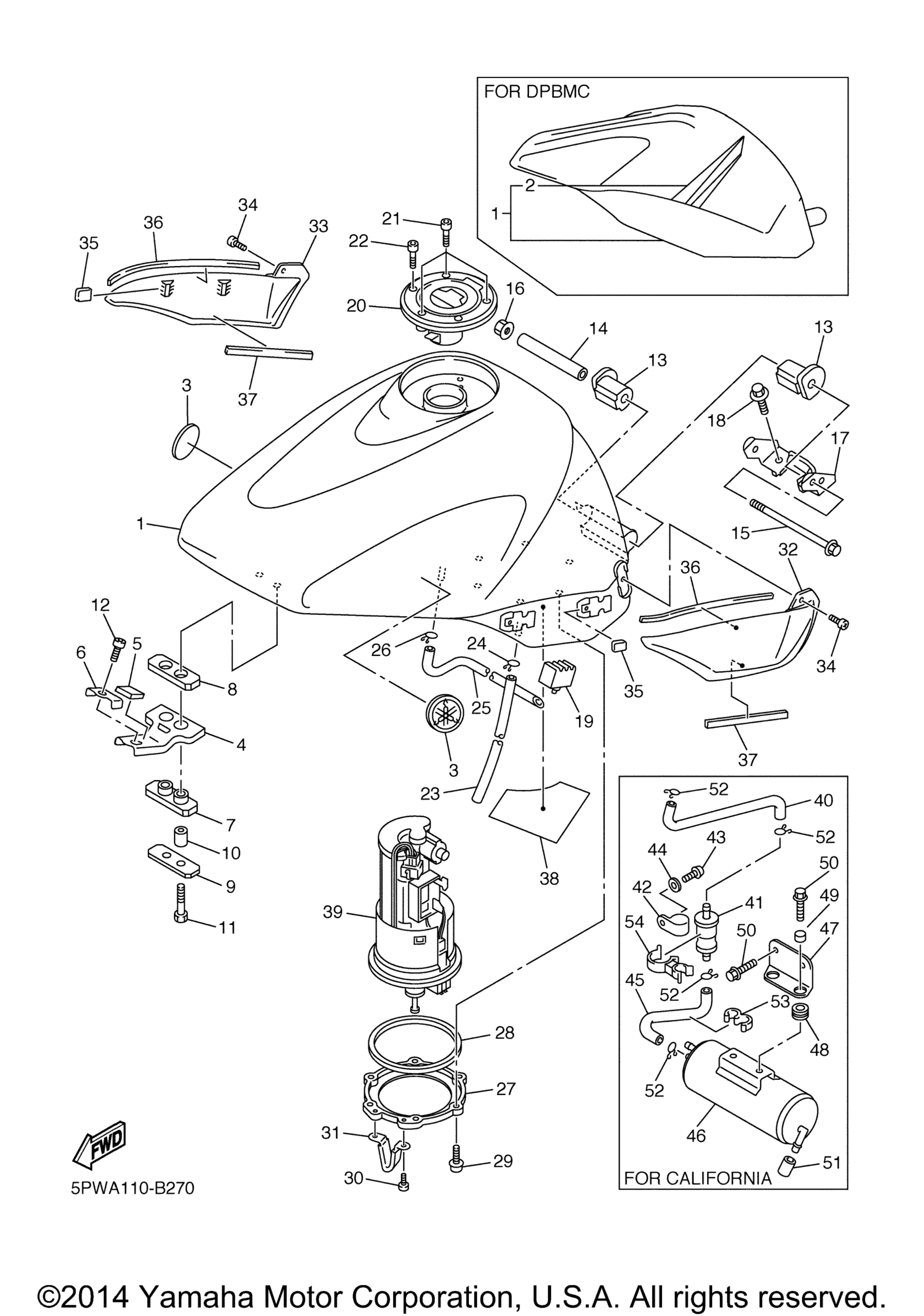

Схема топливного бака для R1 (YZFR1R)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR DPBMC art. 5PW-Y2410-30-02
По запросу
1
Fuel Tank Comp FOR YB art. 5PW-YK241-30-33
По запросу
1
Fuel Tank Comp FOR S3 art. 5PW-YK241-30-P2
По запросу
2
. .Graphic Set FOR DPBMC art. 5PW-24240-10-00
По запросу
3
Наклейка-эмблема Yamaha art. 5PW-2413B-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 5PW-24191-00-00
По запросу
5
Damper 5 art. 1AE-2837J-00-00
По запросу
6
Washer, Special art. 5JJ-24186-00-00
По запросу
7
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
8
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
9
Washer, Special art. 5JJ-24187-00-00
По запросу
10
Collar art. 90387-06006-00
По запросу
11
Bolt, With Washer art. 90119-06163-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
13
Damper, Locating 1 art. 4YR-24181-00-00
По запросу
14
Collar art. 90387-06007-00
По запросу
15
Bolt, Flange art. 95817-06110-00
По запросу
16
..Nut, Self U-Flange art. 95607-06200-00
По запросу
17
Bracket, Tank Fitting art. 5PW-2413Y-00-00
По запросу
18
Болт с шайбой art. 90119-06242-00
По запросу
19
Damper, Locating 3 art. 4XV-24183-00-00
По запросу
20
Cap Assy art. 39P-24602-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
22
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
23
Hose (L800) art. 90445-11M78-00
По запросу
24
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
25
Pipe 2 art. 5PW-24312-00-00
По запросу
26
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
27
Bracket, Fuel Pump art. 5PW-24491-00-00
По запросу
28
O-Ring art. 19B-24486-01-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
30
.Screw, Bind art. 98907-05008-00
По запросу
31
Bracket, Fuel Tank 2 art. 5PW-24192-00-00
По запросу
32
Cover, Side 1 art. 5PW-24129-00-00
По запросу
33
Cover, Side 2 art. 5PW-24139-00-00
По запросу
34
Screw, Binding art. 90154-05074-00
По запросу
35
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
36
.Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
37
Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
38
Protector, Fuel Tank art. 5PW-24141-00-00
По запросу
39
Fuel Pump Comp art. 5PW-13907-05-00
По запросу
40
Pipe 3 art. 5PW-24313-00-00
По запросу
41
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
42
Зажим Yamaha art. 90464-15014-00
По запросу
43
Болт Yamaha art. 98517-05012-00
По запросу
44
Washer, Plate art. 92907-05600-00
По запросу
45
Pipe 4 art. 5PW-24314-00-00
По запросу
46
Canister Assy art. 5PW-24170-00-00
По запросу
47
Bracket, Canistor art. 5PW-2419F-00-00
По запросу
48
Grommet art. 90480-13163-00
По запросу
49
Collar art. 90387-062L2-00
По запросу
50
Болт с фланцем art. 90105-06696-00
По запросу
51
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
52
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
53
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
54
Clamp art. 90464-20004-00
По запросу
