модель 2003 года
- Модель YZF-R1
- Код модели R1 (YZFR1R)

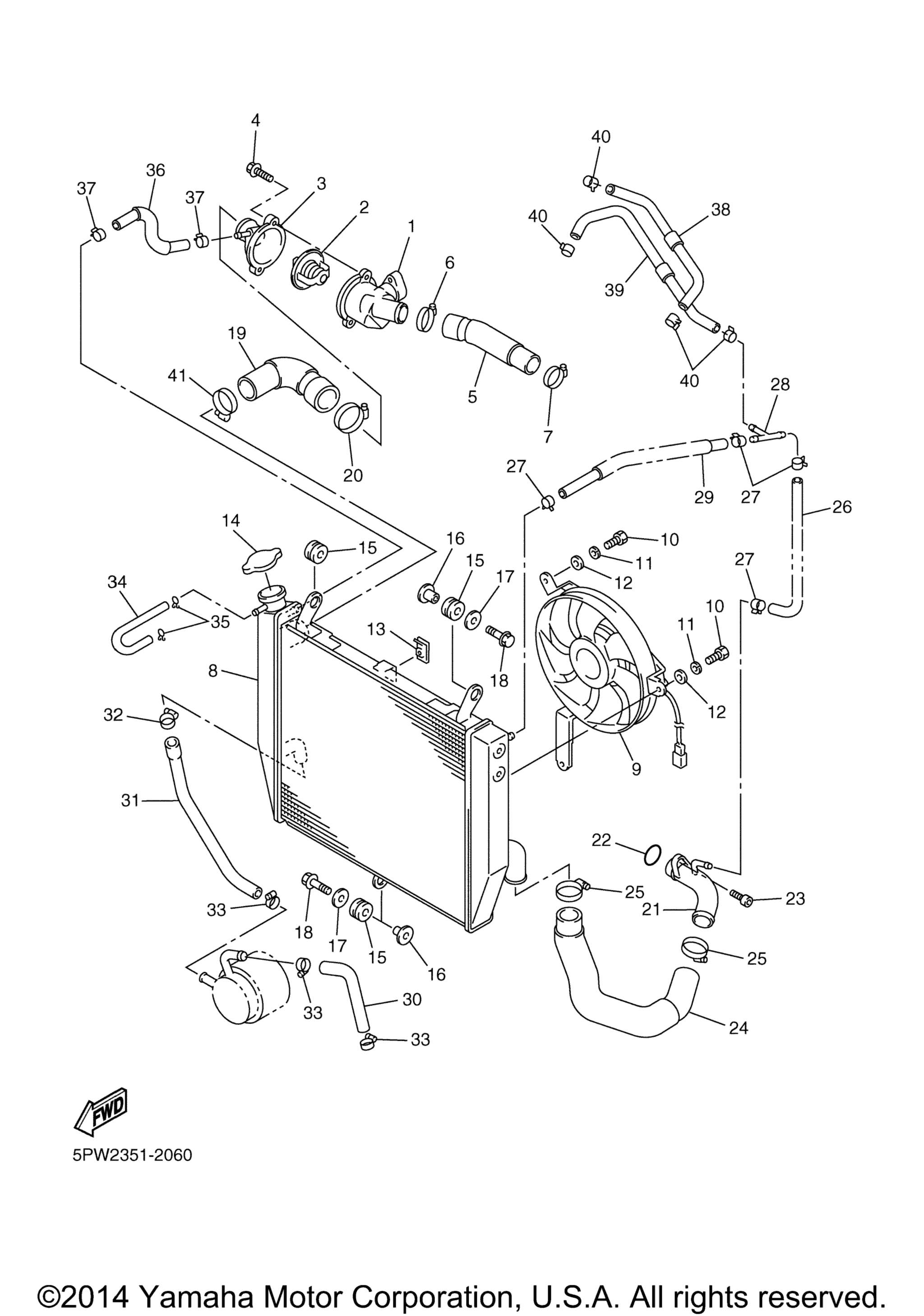

Схема шланга радиатора для R1 (YZFR1R)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Thermostat art. 5PW-12417-01-00
По запросу
2
.Thermostat Assy art. 4FM-12410-01-00
По запросу
3
Cover, Thermostat art. 5PW-12413-00-00
По запросу
4
Болт Yamaha art. 95027-06025-00
от 473 ₽
5
Hose 2 art. 5PW-12577-00-00
По запросу
6
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
7
Hose Clamp Assy art. 90450-28001-00
По запросу
8
Radiator Assy art. 5PW-12461-00-00
По запросу
9
Blower Assy art. 5PW-12405-00-00
По запросу
10
Bolt art. 97017-06012-00
По запросу
11
Шайба Yamaha art. 92907-06100-00
от 473 ₽
12
Шайба Yamaha art. 92907-06600-00
от 221 ₽
13
Plate art. 1AA-12535-00-00
По запросу
14
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
15
Grommet art. 90480-15363-00
По запросу
16
Collar art. 90387-07391-00
По запросу
17
Washer, Plate art. 90201-063J2-00
По запросу
18
Bolt, Flange art. 95822-06025-00
По запросу
19
Hose 4 art. 5PW-12579-00-00
По запросу
20
Hose Clamp Assy art. 90450-38040-00
По запросу
21
Pipe 4 art. 5PW-12484-00-00
По запросу
22
O-Ring art. 93210-23787-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Hose 7 art. 5PW-12551-00-00
По запросу
25
.Hose Clamp Assy art. 90450-35001-00
По запросу
26
Hose 1 art. 5PW-1243A-00-00
По запросу
27
Clip art. 90467-10135-00
По запросу
28
Way 3 art. 90413-07023-00
По запросу
29
Hose, 4 art. 5PW-1244G-00-00
По запросу
30
Hose 5 art. 5PW-12588-00-00
По запросу
31
Hose 6 art. 5PW-12589-00-00
По запросу
32
Hose Clamp Assy art. 90450-22M14-00
По запросу
33
Hose Clamp Assy art. 90450-18M09-00
По запросу
34
Hose (L180) art. 90445-094K7-00
По запросу
35
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
36
Hose 8 art. 5PW-12552-00-00
По запросу
37
Clip art. 90467-10135-00
По запросу
38
Hose 2 art. 5PW-1243E-00-00
По запросу
39
Hose,3 art. 5PW-1243F-00-00
По запросу
40
Clip art. 90467-10135-00
По запросу
41
.Hose Clamp Assy art. 90450-35001-00
По запросу
