модель 2003 года
- Модель YZF-R1
- Код модели R1 (YZFR1R)

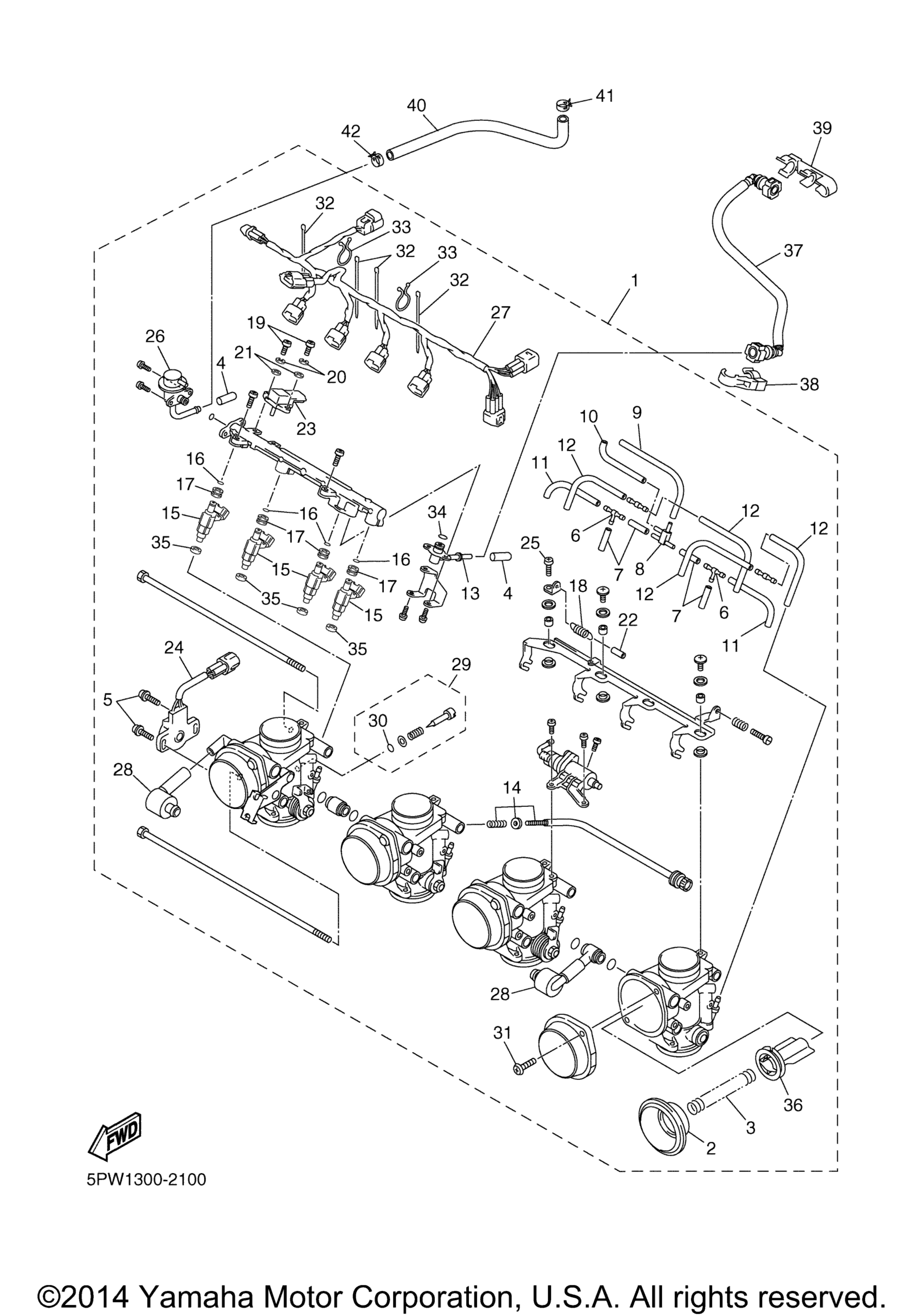

Схема впускной системы 2 для R1 (YZFR1R)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Body Assy CA art. 5PW-13750-20-00
По запросу
1
Throttle Body Assy 49 art. 5PW-13750-00-00
По запросу
2
. .Diaphragm art. 5PW-24411-00-00
По запросу
3
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
4
. Cap art. 5JW-14118-00-00
По запросу
5
. .Screw art. 8CC-14216-10-00
По запросу
6
. .Pipe, Joint 1 art. 68V-24376-00-00
По запросу
7
. .Pipe 1 art. 5FL-14348-10-00
По запросу
8
. .Nipple, 1 art. 5PW-1410F-00-00
По запросу
9
. .Pipe 1 art. 5PW-14348-00-00
По запросу
10
. .Pipe art. 5PW-14349-00-00
По запросу
11
. .Pipe 1 art. 5FL-14348-00-00
По запросу
12
. .Pipe art. 5PW-14396-00-00
По запросу
13
. . Pipe, Fuel Injection 1 art. 5JW-12881-00-00
По запросу
14
. Throttle Screw Set art. 5PW-14103-00-00
По запросу
15
. .Injector Assy art. 5PW-13761-00-00
По запросу
16
Кольцо уплотнительное резиновое Yamaha art. 5FL-14147-00-00
По запросу
17
. .Rubber, Injector art. 5FL-13766-00-00
По запросу
18
. Spring art. 5JW-14589-00-00
По запросу
19
Винт Yamaha art. 98507-05016-00
По запросу
20
. Washer, Spring art. 92907-05100-00
По запросу
21
. Washer, Plate art. 92907-05600-00
По запросу
22
. Seat, Spring art. 5DM-14936-00-00
По запросу
23
. .Sensor, Pressure art. 5JW-82380-00-00
По запросу
24
. .Throttle Sensor Assy art. 5PW-85885-00-00
По запросу
25
. .Screw, Pan Head art. 98580-04010-00
По запросу
26
. .Regulator, Pressure art. 5PW-13906-00-00
По запросу
27
. .Extension, Wire Harness art. 5PW-82386-00-00
По запросу
28
. Net, Filter 2 art. 3LN-24515-00-00
По запросу
29
. .Air Screw Set art. 5JW-14104-00-00
По запросу
30
. . .O-Ring art. 3H1-14147-00-00
По запросу
31
. Screw art. 4KM-14216-00-00
По запросу
32
. .Clip art. 4KM-14137-00-00
По запросу
33
. .Clip art. 5PW-14137-00-00
По запросу
34
. .O-Ring art. 5JW-14147-00-00
По запросу
35
Прокладка инжектора Yamaha art. 90430-09002-00
По запросу
36
. Valve, Throttle 1 art. 5PW-14112-00-00
По запросу
37
Pipe, Fuel 1 art. 5PW-13971-00-00
По запросу
38
Clamp art. 90464-16007-00
По запросу
39
Clamp art. 90464-16005-00
По запросу
40
Pipe, Fuel 2 art. 5PW-13972-00-00
По запросу
41
Clip art. 90467-12003-00
По запросу
42
Clip art. 90467-12003-00
По запросу
