модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17ASC) CA

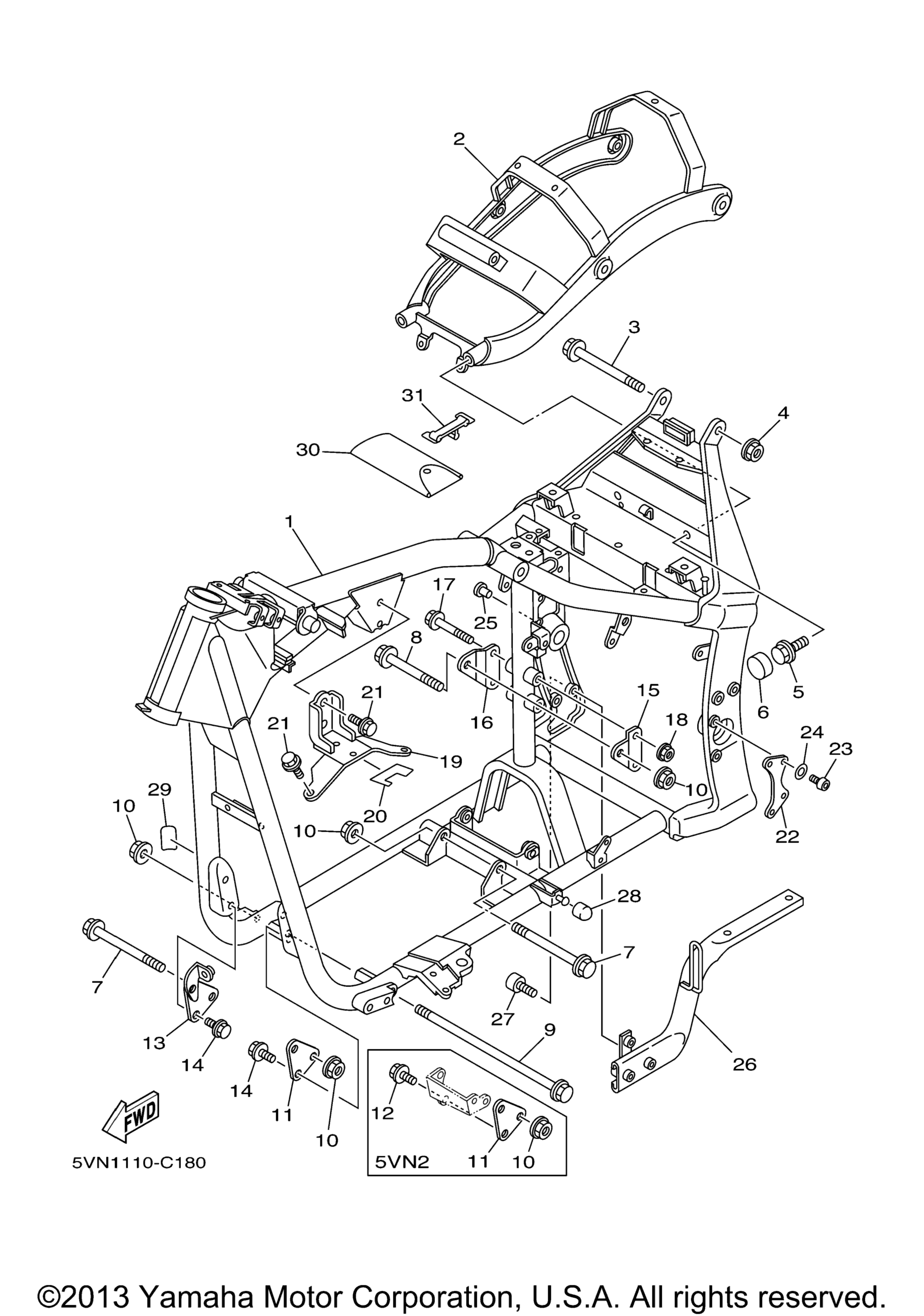

Схема рамы для ROAD STAR (XV17ASC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 5VN-21110-01-00
По запросу
2
Rear Frame Comp art. 5VN-21190-00-00
По запросу
3
Bolt, Flange art. 90105-12016-00
По запросу
4
Nut, Self-Locking art. 90185-12002-00
По запросу
5
Bolt, Flange art. 95817-10035-00
По запросу
6
Cap art. 4WM-21399-00-00
По запросу
7
Bolt, Flange art. 90105-12087-00
По запросу
8
Bolt, Flange art. 90105-12309-00
По запросу
9
Bolt, Flange art. 90105-126A6-00
По запросу
10
Nut, Self-Locking art. 95607-12200-00
По запросу
11
Stay, Engine 5 art. 4WM-21314-00-00
По запросу
12
Болт Yamaha art. 95817-10020-00
По запросу
13
Stay, Engine 5 art. 5VN-21318-00-00
По запросу
14
Bolt, Flange art. 95817-10016-00
По запросу
15
Stay, Engine 2 art. 4WM-21315-00-00
По запросу
16
Stay, Engine 3 art. 4WM-21316-00-00
По запросу
17
Bolt, Flange art. 90105-10737-00
По запросу
18
Гайка Yamaha art. 95607-10200-00
от 420 ₽
19
Stay, Engine 3 art. 5VN-21317-00-00
По запросу
20
Seal art. 5VN-2139B-00-00
По запросу
21
Болт с фланцем art. 95817-10025-00
По запросу
22
Stay 1 art. 5VN-2137F-00-00
По запросу
23
Bolt, Hex. Socket Button art. 90111-10003-00
По запросу
24
Washer, Plate art. 90201-11013-00
По запросу
25
Plug art. 90338-09012-00
По запросу
26
Stay, Muffler 1 art. 5MB-21445-00-00
По запросу
27
Болт art. 91317-10025-00
По запросу
28
Stopper, Main Stand art. 3VR-27114-00-00
По запросу
29
Seal art. 5VN-21268-00-00
По запросу
30
Tool Kit art. 5VN-28100-00-00
По запросу
31
Band, Tool art. 46X-21376-00-00
По запросу
