модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17ASC) CA

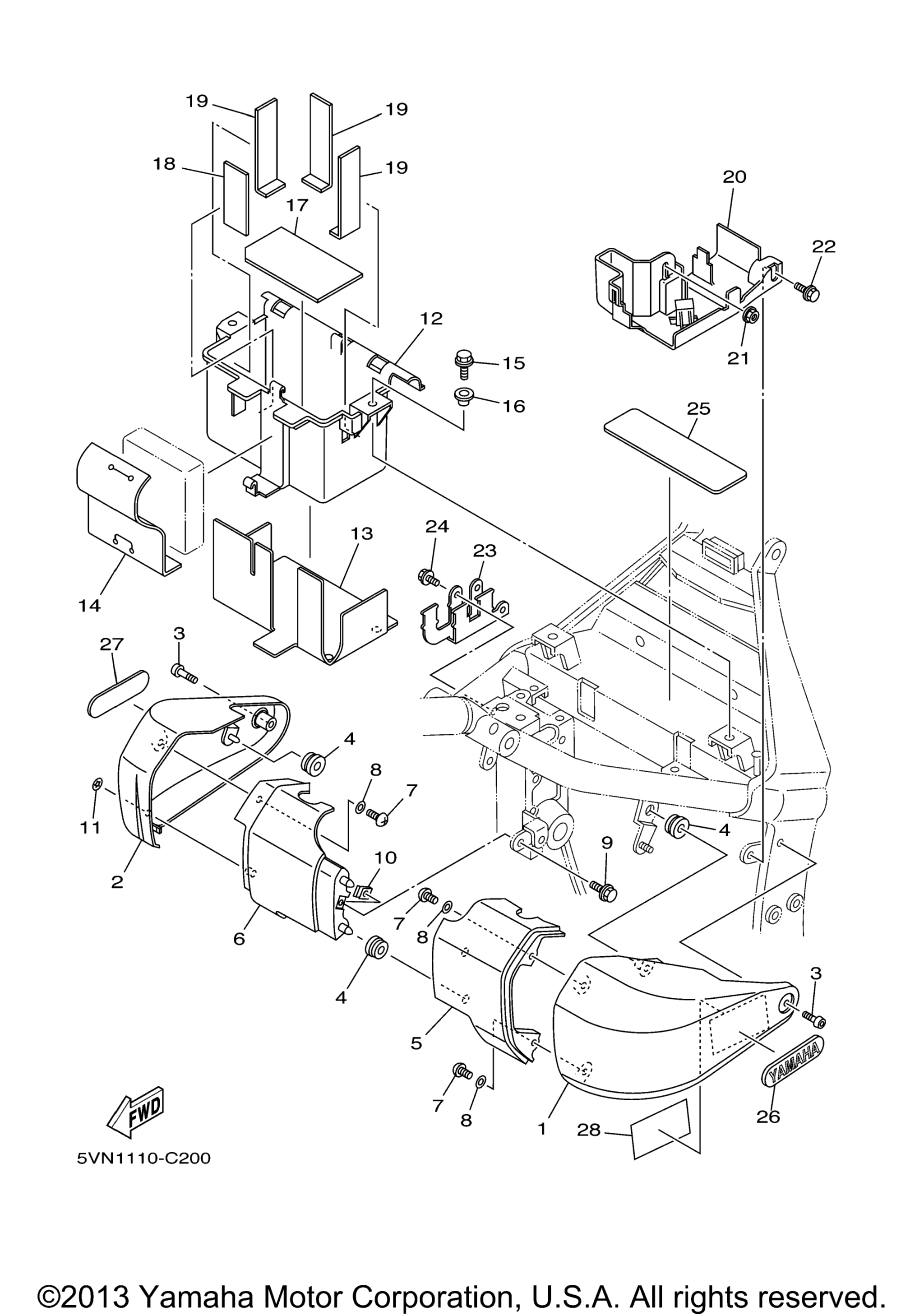

Схема боковой крышки для ROAD STAR (XV17ASC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 UR DRMD art. 4WM-21711-00-P9
По запросу
1
Cover, Side 1 UR BWC1 art. 4WM-21711-01-P8
По запросу
2
Cover, Side 2 UR DRMD art. 4WM-21721-00-P9
По запросу
2
Cover, Side 2 UR BWC1 art. 4WM-21721-00-P8
По запросу
3
Screw art. 90149-06328-00
По запросу
4
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
5
Cover 9 UR DRMD art. 4WM-2117X-00-P9
По запросу
5
Cover 9 UR BWC1 art. 4WM-2117X-00-P8
По запросу
6
Cover 10 UR BWC1 art. 4WM-2117Y-00-P8
По запросу
6
Cover 10 UR DRMD art. 4WM-2117Y-00-P9
По запросу
7
Screw, Pan Head art. 98507-06014-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Болт с фланцем art. 95027-06012-00
По запросу
10
Гайка art. 90183-06100-00
По запросу
11
Nut, Spring art. 90183-05068-00
По запросу
12
Box, Battery art. 4WM-2177G-00-00
По запросу
13
Seal 1 art. 5VN-21732-00-00
По запросу
14
Plate art. 5VN-2176E-00-00
По запросу
15
Bolt, Flange art. 95817-06014-00
По запросу
16
Collar art. 90387-07717-00
По запросу
17
Seat, Battery art. 51Y-82122-00-00
По запросу
18
Damper art. 26H-21746-00-00
По запросу
19
Damper, Locating 1 art. 5PX-21778-00-00
По запросу
20
Stay, Side Cover 1 art. 4WM-2172E-00-00
По запросу
21
Nut, Self U-Flange art. 95607-06200-00
По запросу
22
Bolt, With Washer art. 90119-06117-00
По запросу
23
Bracket 1 art. 4WM-2172K-00-00
По запросу
24
Болт Yamaha art. 95817-06010-00
от 578 ₽
25
Sheet 2 art. 5VN-21267-00-00
По запросу
26
Emblem 1 art. 3LS-21781-00-00
По запросу
27
Emblem 1 art. 3LS-21781-00-00
По запросу
28
Plate, Epa 2 (California) CA art. 5VN-2179R-00-00
По запросу
28
Plate, Epa 1 (Non California) art. 5VN-2179V-00-00
По запросу
