модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17ASC) CA

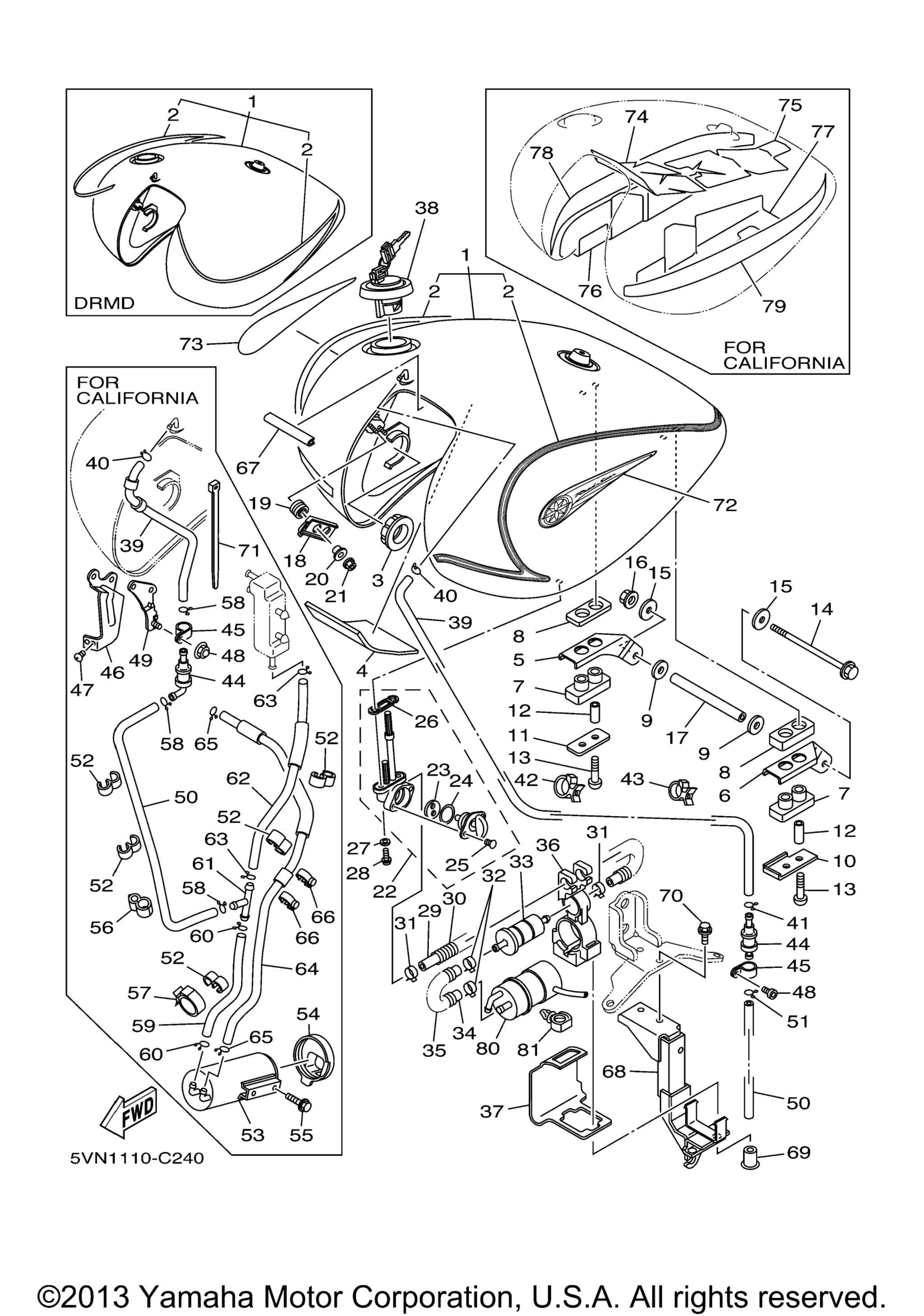

Схема топливного бака для ROAD STAR (XV17ASC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR DRMD/SMX art. 4WM-Y2410-T1-01
По запросу
1
Fuel Tank Comp UR BWC1 art. 4WM-Y2410-31-W7
По запросу
2
. .Graphic Set UR FOR DRMD art. 5VN-24240-10-00
По запросу
2
. .Graphic Set UR FOR BWC1 art. 5VN-24240-00-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Seal art. 5VN-2414G-00-00
По запросу
5
Bracket, Fuel Tank 1 art. 5MB-24191-00-00
По запросу
6
Bracket, Fuel Tank 2 art. 5MB-24192-00-00
По запросу
7
Damper, Locating 1 art. 5MB-24181-00-00
По запросу
8
Damper, Locating 2 art. 5MB-24182-00-00
По запросу
9
Damper, Locating 3 art. 5MB-24183-00-00
По запросу
10
Washer, Special art. 5MB-24186-00-00
По запросу
11
Washer, Special art. 2GH-24186-00-00
По запросу
12
Collar art. 90387-06062-00
По запросу
13
Bolt, Button Head art. 92017-06035-00
По запросу
14
Bolt, Flange art. 95817-06140-00
По запросу
15
Washer, Plate art. 90201-06066-00
По запросу
16
Nut, Crown art. 90176-06055-00
По запросу
17
Collar art. 90387-06061-00
По запросу
18
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
19
Grommet art. 4WM-24339-00-00
По запросу
20
Collar art. 90387-050T5-00
По запросу
21
Гайка art. 95707-05500-00
По запросу
22
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
23
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
24
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
25
. .Screw, Pan Head art. 98580-03008-00
По запросу
26
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
27
Washer, Plate art. 90202-05187-00
По запросу
28
Screw art. 90149-06011-00
По запросу
29
Pipe, Fuel 1 art. 5VN-24311-00-00
По запросу
30
Spring art. 4WM-24393-00-00
По запросу
31
Clip art. 90467-11044-00
По запросу
32
Clip art. 90467-13133-00
По запросу
33
Filter Assy art. 1FK-24560-10-00
По запросу
34
Pipe 2 art. 4WM-24312-00-00
По запросу
35
Spring art. 4WM-24394-00-00
По запросу
36
Band 1 art. 4WM-24398-00-00
По запросу
37
Cover art. 4WM-24217-00-00
По запросу
38
Cap Assy art. 4NK-24602-20-00
По запросу
39
Pipe 10 UR CA art. 5VN-24321-10-00
По запросу
39
Pipe 10 UR 49 art. 5VN-24321-00-00
По запросу
40
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
41
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
42
Clamp art. 90464-25217-00
По запросу
43
Clamp art. 90464-15192-00
По запросу
44
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
44
Roll Over Valve Assy UR CA art. 5RB-24180-00-00
По запросу
45
Зажим Yamaha art. 90464-15014-00
По запросу
46
Bracket 4 art. 4WM-2148X-00-00
По запросу
47
Винт, головка поддона art. 98507-05008-00
По запросу
48
Винт Yamaha art. 98907-05012-00
По запросу
48
Nut, Crown art. 90176-05054-00
По запросу
49
Stay art. 5VN-24662-00-00
По запросу
50
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
50
Pipe 11 UR CA art. 5VN-24322-00-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
52
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
53
Canister Assy art. 4WM-24170-00-00
По запросу
54
Cover, Canister art. 4WM-2419E-00-00
По запросу
55
Bolt, Flange art. 95822-06025-00
По запросу
56
Clamp art. 90464-10233-00
По запросу
57
Clamp art. 90464-20191-00
По запросу
58
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
59
Pipe 12 art. 5VN-24323-00-00
По запросу
60
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
61
Way 3 art. 90413-07007-00
По запросу
62
Pipe, Overflow art. 5VN-24318-00-00
По запросу
63
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
64
Pipe, Suction 1 art. 5VN-24335-00-00
По запросу
65
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
66
Clamp art. 90464-11201-00
По запросу
67
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
68
Bracket, Fuel Pump art. 5VN-24491-00-00
По запросу
69
Гайка Yamaha art. 90179-05271-00
от 882 ₽
70
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
71
Clamp 1 art. 5Y9-12491-00-00
По запросу
72
Emblem art. 5VN-2416B-01-00
По запросу
73
Emblem art. 5VN-2417B-01-00
По запросу
74
Damper, Side Cover art. 5VN-24145-00-00
По запросу
75
Damper, Side Cover art. 5VN-24145-10-00
По запросу
76
Damper, Side Cover art. 5VN-24145-20-00
По запросу
77
Damper, Side Cover art. 5VN-24145-30-00
По запросу
78
Damper, Side Cover art. 5VN-24145-40-00
По запросу
79
Damper, Side Cover art. 5VN-24145-50-00
По запросу
80
Fuel Pump Comp art. 5VN-13907-01-00
По запросу
81
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
