модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17ASC) CA

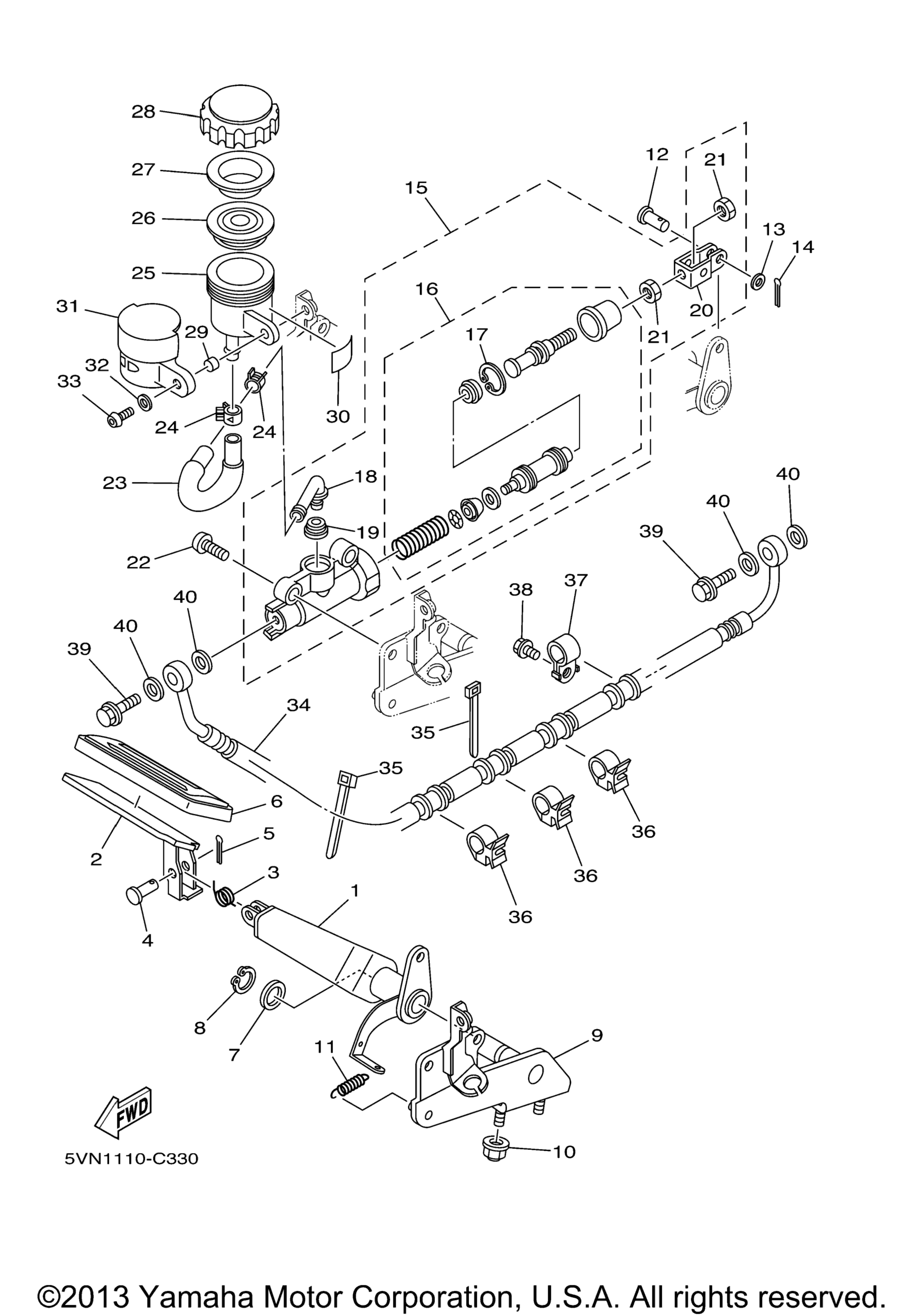

Схема заднего главного цилиндра тормоза для ROAD STAR (XV17ASC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 4WM-27211-00-00
По запросу
2
Pedal, Brake art. 4WM-27242-00-00
По запросу
3
Spring, Torsion art. 90508-18023-00
По запросу
4
Pin art. 91701-06022-00
По запросу
5
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
6
Cap art. 4WM-27285-00-00
По запросу
7
Washer, Plate art. 90201-152L1-00
По запросу
8
Стопорное кольцо Yamaha art. 99009-15400-00
от 788 ₽
9
Bracket 4 art. 4WM-2741L-00-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
Spring, Tension art. 90506-20009-00
По запросу
12
Палец Yamaha art. 90240-08013-00
По запросу
13
Washer, Plate art. 90201-08083-00
По запросу
14
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
15
Rear Master Cylinder Assy art. 4BP-2583V-01-00
По запросу
16
. .Cylinder Kit, Master art. 3TU-W0042-51-00
По запросу
17
. . Circlip art. 3LN-2585G-00-00
По запросу
18
. .Joint art. 4BP-2582A-00-00
По запросу
19
. .Bush art. 4BP-2585F-01-00
По запросу
20
. Joint art. 4BP-27222-02-00
По запросу
21
. .Nut art. 90170-08010-00
По запросу
22
Bolt, Button Head art. 92014-08025-00
По запросу
23
Hose, Reservoir art. 4WM-25895-00-00
По запросу
24
Clip art. 90467-14057-00
По запросу
25
Tank, Reservoir art. 31A-25894-10-00
По запросу
26
Diaphragm, Reservoir art. 360-25854-01-00
По запросу
27
Bush, Diaphragm art. 2GU-25855-00-00
По запросу
28
Cap, Reservoir art. 2KF-25852-50-00
По запросу
29
Collar art. 90387-06072-00
По запросу
30
.Seal art. 1UF-15379-00-00
По запросу
31
Cover, Reservoir Tank art. 4NK-25888-00-00
По запросу
32
Washer, Plate art. 90201-064J1-00
По запросу
33
Bolt, Button Head art. 92014-06020-00
По запросу
34
Hose, Brake 4 art. 5VN-2581J-00-00
По запросу
35
Band art. 1UA-82591-00-00
По запросу
36
Clamp art. 90464-15192-00
По запросу
37
Clamp art. 90461-08031-00
По запросу
38
Болт с фланцем art. 95817-06012-00
По запросу
39
Болт, штуцер art. 90401-10159-00
По запросу
40
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
