модель 2004 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFSC) CA

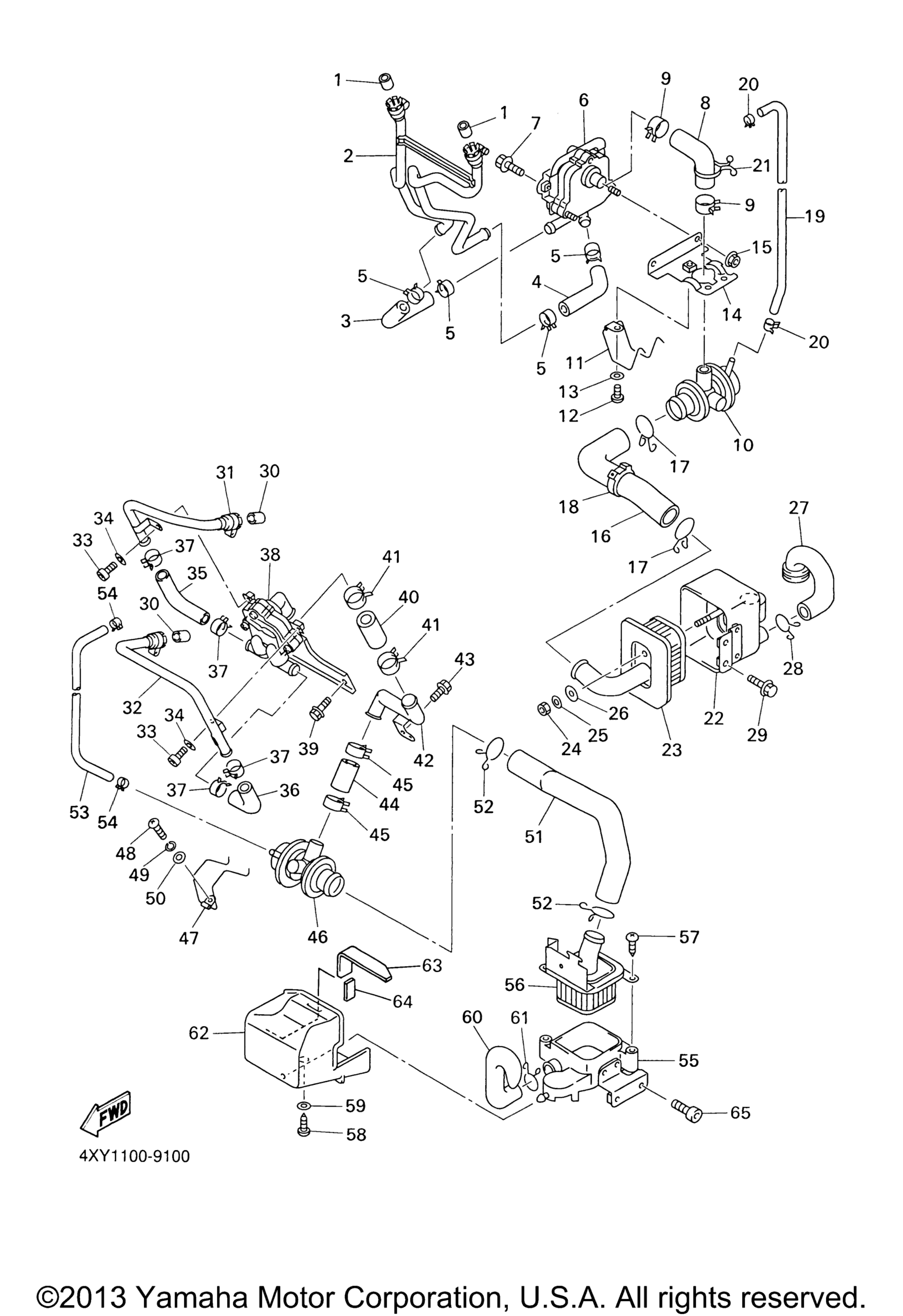

Схема воздушный Induction System для ROYAL STAR VENTURE (XVZ13TFSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gasket, Muffler art. 4KM-14714-01-00
По запросу
2
Pipe 2 art. 4XY-14872-00-00
По запросу
3
Hose, Bend 1 art. 4XY-14881-00-00
По запросу
4
Hose, Bend 1 art. 4XY-14881-10-00
По запросу
5
Clip art. 90468-08104-00
По запросу
6
Reed Valve Assy art. 4XY-14808-00-00
По запросу
7
Болт с фланцем art. 95817-06012-00
По запросу
8
Hose, Bend 2 art. 4XY-14882-10-00
По запросу
9
Clip art. 90467-19051-00
По запросу
10
Air Cut Valve Assy art. 4XY-14840-00-00
По запросу
11
Clamp art. 90462-20188-00
По запросу
12
Screw, Pan Head art. 98507-06014-00
По запросу
13
Шайба Yamaha art. 92907-06600-00
от 221 ₽
14
Bracket 2 art. 4XY-14868-00-00
По запросу
15
Nut, Flange art. 95707-06500-00
По запросу
16
Hose, Bend 2 art. 4XY-14882-00-00
По запросу
17
Clip art. 90467-24096-00
По запросу
18
Clamp art. 90464-25217-00
По запросу
19
Hose (L985) art. 90445-086K4-00
По запросу
20
Clip art. 90467-08092-00
По запросу
21
Clamp art. 90464-25267-00
По запросу
22
Case, Air Cleaner art. 4XY-14857-00-00
По запросу
23
Cap, Case art. 4XY-14858-00-00
По запросу
24
Nut art. 95317-05600-00
По запросу
25
Washer art. 92907-05200-00
По запросу
26
Washer, Plate art. 90202-05057-00
По запросу
27
Hose, Bend 3 art. 4XY-14883-00-00
По запросу
28
Clip art. 90467-20M15-00
По запросу
29
Болт с фланцем art. 95817-06012-00
По запросу
30
Gasket, Muffler art. 4KM-14714-01-00
По запросу
31
Pipe 3 art. 4XY-14873-00-00
По запросу
32
Pipe 4 art. 4XY-14874-00-00
По запросу
33
Болт Yamaha art. 91317-06012-00
По запросу
34
Шайба Yamaha art. 92907-06600-00
от 221 ₽
35
Hose, Bend 6 art. 4XY-14886-00-00
По запросу
36
Hose, Bend 6 art. 4XY-14886-00-00
По запросу
37
Clip art. 90468-08104-00
По запросу
38
Reed Valve Assy art. 4XY-14808-10-00
По запросу
39
Болт с фланцем art. 95817-06012-00
По запросу
40
Hose, Bend 4 art. 4XY-14884-00-00
По запросу
41
Clip art. 90467-19051-00
По запросу
42
Pipe 5 art. 4XY-14875-00-00
По запросу
43
Болт с фланцем art. 95817-06012-00
По запросу
44
Hose, Bend 4 art. 4XY-14884-00-00
По запросу
45
Clip art. 90467-19051-00
По запросу
46
Air Cut Valve Assy art. 4XY-14840-10-00
По запросу
47
Clamp art. 90462-20188-00
По запросу
48
Screw, Pan Head art. 98507-06016-00
По запросу
49
Шайба Yamaha art. 92907-06100-00
от 473 ₽
50
Шайба Yamaha art. 92907-06600-00
от 221 ₽
51
Hose, Bend 5 art. 4XY-14885-00-00
По запросу
52
Clip art. 90467-24096-00
По запросу
53
Hose (L685) art. 90445-090G9-00
По запросу
54
Clip art. 90467-08092-00
По запросу
55
Case, Air Cleaner art. 4XY-14857-10-00
По запросу
56
Cap, Case art. 4XY-14858-10-00
По запросу
57
Screw, Tapping art. 97707-50612-00
По запросу
58
Screw, Tapping art. 97707-50614-00
По запросу
59
Washer, Plate art. 90201-05725-00
По запросу
60
Hose, Bend 7 art. 4XY-14887-10-00
По запросу
61
Clip art. 90467-20M15-00
По запросу
62
Cover, 1 art. 4XY-1479H-00-00
По запросу
63
Seal, Dust art. 4XY-14829-00-00
По запросу
64
Seal, Dust art. 4XY-14855-00-00
По запросу
65
Болт Yamaha art. 91317-06016-00
По запросу
