модель 2004 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFSC) CA

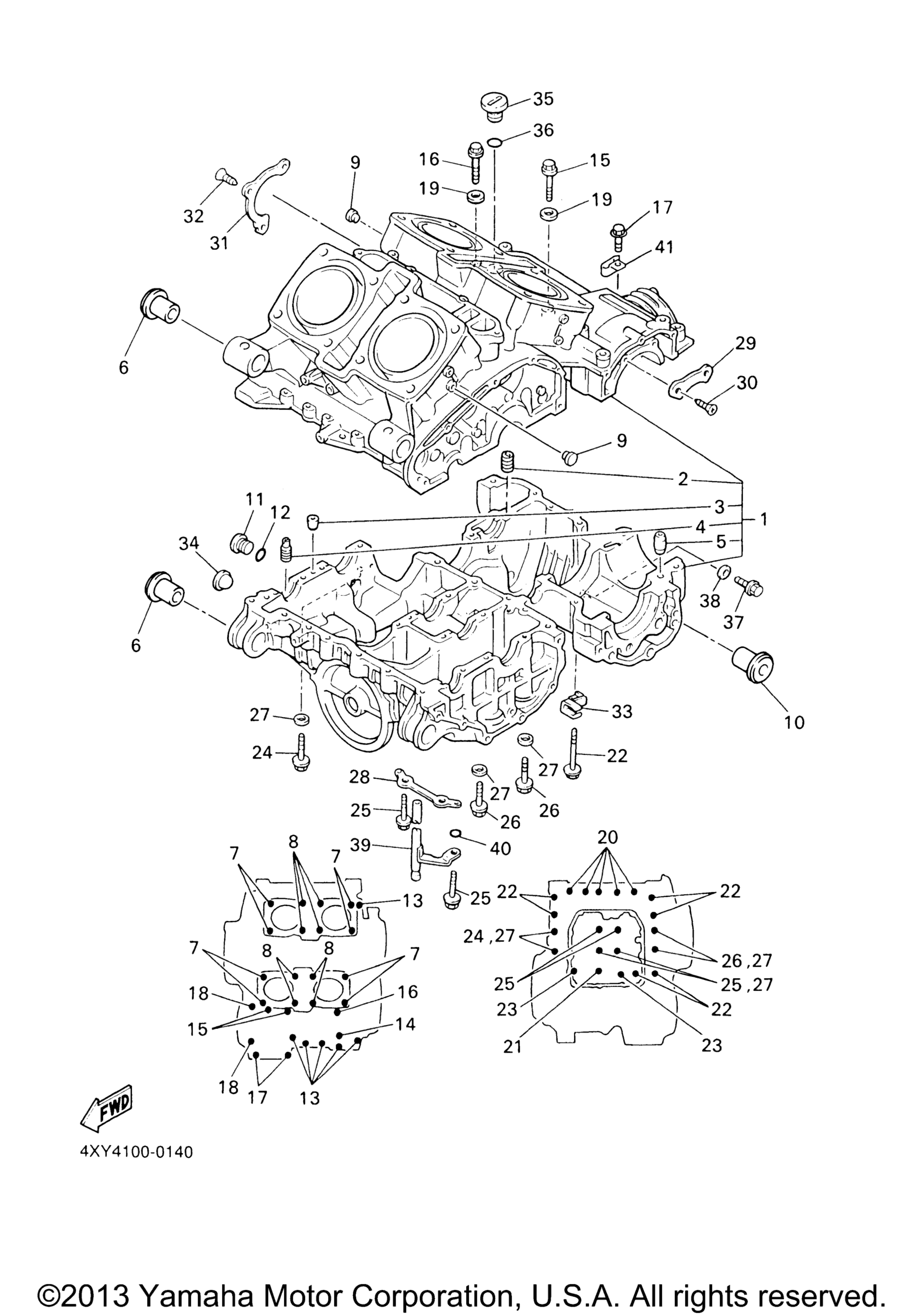

Схема картера для ROYAL STAR VENTURE (XVZ13TFSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 4XY-15100-20-00
По запросу
2
. .Nozzle 1 art. 26H-15138-00-00
По запросу
3
. .Nozzle 2 art. 26H-15148-00-00
По запросу
4
. .Nozzle 1 art. 4KM-13572-01-00
По запросу
5
Палец Yamaha art. 99530-10114-00
По запросу
6
Collar art. 4XY-15541-00-00
По запросу
7
Bolt, Stud art. 90116-10411-00
По запросу
8
Bolt, Stud art. 90116-10411-00
По запросу
9
Plug art. 90338-11152-00
По запросу
10
Collar 2 art. 4XY-15542-00-00
По запросу
11
Plug art. 4H7-15189-00-00
По запросу
12
O-Ring art. 93210-22382-00
По запросу
13
Bolt, Flange art. 95814-06045-00
По запросу
14
Bolt, Flange art. 95814-06070-00
По запросу
15
Bolt, Flange art. 95814-06090-00
По запросу
16
Bolt, Flange art. 95817-06095-00
По запросу
17
Bolt, Flange art. 95814-08045-00
По запросу
18
Bolt, Flange art. 95814-08080-00
По запросу
19
Прокладка art. 90430-06166-00
от 473 ₽
20
Болт с фланцем Yamaha art. 95817-08050-00
от 420 ₽
21
Bolt, Flange art. 90105-084A1-00
По запросу
22
Bolt, Flange art. 95814-08080-00
По запросу
23
Bolt, Flange art. 95817-08095-00
По запросу
24
Bolt art. 90109-103G0-00
По запросу
25
Bolt, Flange art. 90105-10248-00
По запросу
26
Bolt, Flange art. 90105-10249-00
По запросу
27
Washer, Plate art. 90201-10131-00
По запросу
28
Plate art. 26H-15113-00-00
По запросу
29
Plate, Bearing Cover art. 26H-15381-00-00
По запросу
30
Винт Yamaha art. 90149-08013-00
По запросу
31
Plate, Bearing Cover art. 26H-15383-00-00
По запросу
32
Screw, Countersunk art. 98707-06016-00
По запросу
33
Clamp art. 90465-08233-00
По запросу
34
Gauge, Level art. 2H7-15361-00-00
По запросу
35
Plug, Oil art. 4NK-15363-00-00
По запросу
36
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
37
Bolt, Flange art. 95817-12016-00
По запросу
38
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
39
Pipe, Breather art. 26H-15373-00-00
По запросу
40
O-Ring art. 93210-06667-00
По запросу
41
Clamp art. 90461-14150-00
По запросу
Другие схемы модели
Картер
