модель 2004 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFSC) CA

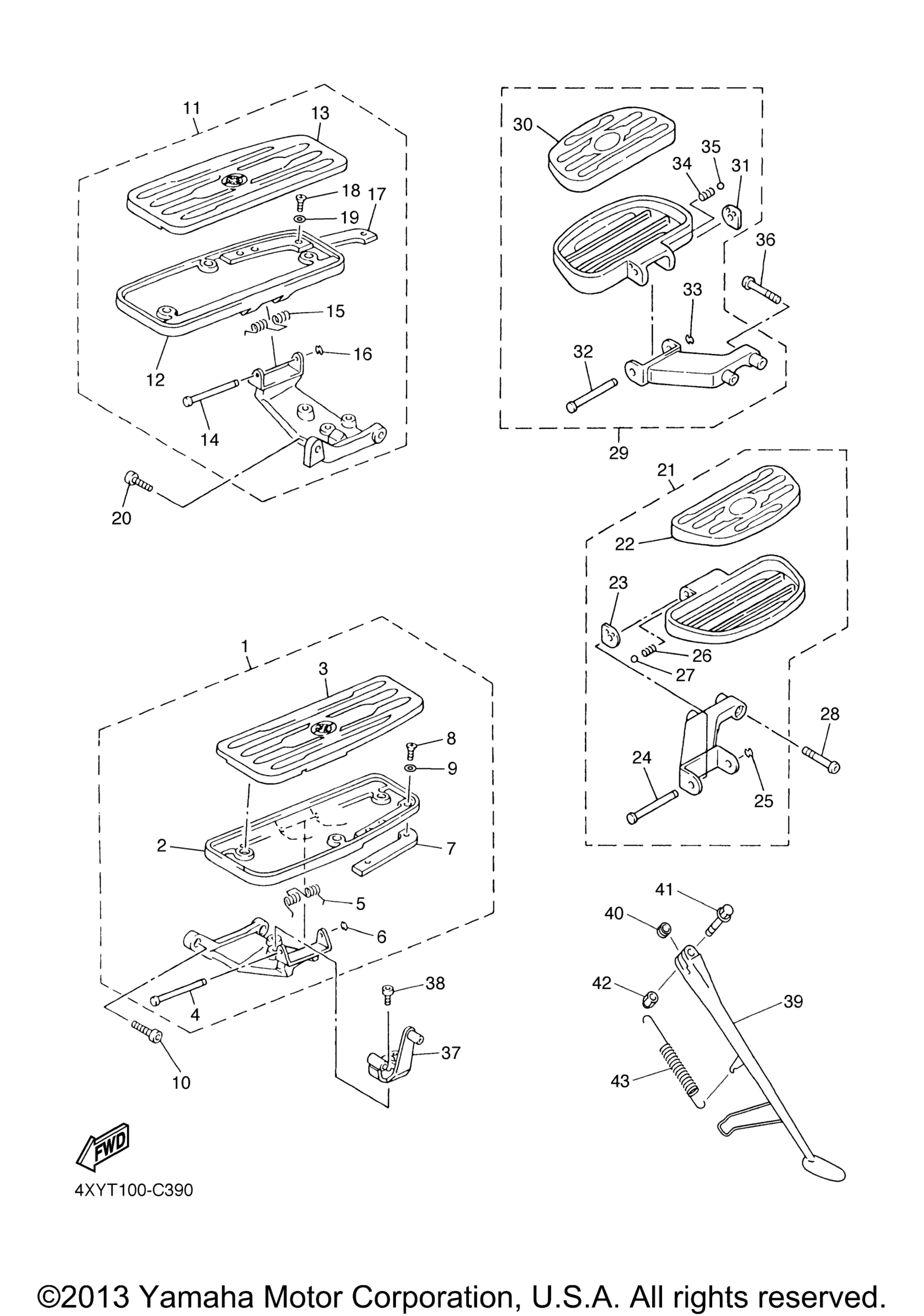

Схема подножки и подставки для ROYAL STAR VENTURE (XVZ13TFSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 4XY-27410-10-00
По запросу
2
. .Footrest art. 4NK-27451-10-00
По запросу
3
. .Cover, Footrest art. 4XY-27413-01-00
По запросу
4
. Shaft art. 3D8-27427-00-00
По запросу
5
. .Spring, Return art. 4NK-27426-00-00
По запросу
6
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
7
. .Mole 1 art. 4NK-27496-00-00
По запросу
8
. .Screw, Pan Head art. 98517-05010-00
По запросу
9
. Washer art. 92907-05200-00
По запросу
10
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
11
Front Footrest Assy (Right) art. 4XY-27420-10-00
По запросу
12
. .Footrest art. 4NK-27461-10-00
По запросу
13
. .Cover, Footrest art. 4XY-27423-01-00
По запросу
14
. Shaft art. 3D8-27427-00-00
По запросу
15
. .Spring, Return art. 4NK-27426-00-00
По запросу
16
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
17
. .Mole 2 art. 4NK-27497-00-00
По запросу
18
. .Screw, Pan Head art. 98517-05010-00
По запросу
19
. Washer art. 92907-05200-00
По запросу
20
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
21
Rear Footrest Assy 1 art. 4XY-27430-00-00
По запросу
22
. .Cover, Rear Footrest art. 4YE-27433-00-00
По запросу
23
. .Washer, Special art. 4YE-27437-01-00
По запросу
24
. Shaft art. 4YE-27427-00-00
По запросу
25
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
26
. .Spring, Compression art. 90501-13720-00
По запросу
27
. Ball art. 93501-04011-00
По запросу
28
Bolt, Button Head art. 92017-08040-00
По запросу
29
Rear Footrest Assy 2 art. 4XY-27440-00-00
По запросу
30
. .Cover, Rear Footrest art. 4YE-27433-00-00
По запросу
31
. .Washer, Special art. 4YE-27437-01-00
По запросу
32
. Shaft art. 4YE-27427-00-00
По запросу
33
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
34
. .Spring, Compression art. 90501-13720-00
По запросу
35
. Ball art. 93501-04011-00
По запросу
36
Bolt, Button Head art. 92017-08040-00
По запросу
37
Bracket 3 art. 4NK-27443-00-00
По запросу
38
Bolt art. 91317-08014-00
По запросу
39
Stand, Side art. 4XY-27311-00-00
По запросу
40
Collar art. 90387-1215U-00
По запросу
41
Bolt, Flange art. 90105-12460-00
По запросу
42
Nut, Self-Locking art. 90185-12134-00
По запросу
43
Spring, Tension art. 90506-35474-00
По запросу
