модель 2004 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE (XVZ13TFSC) CA

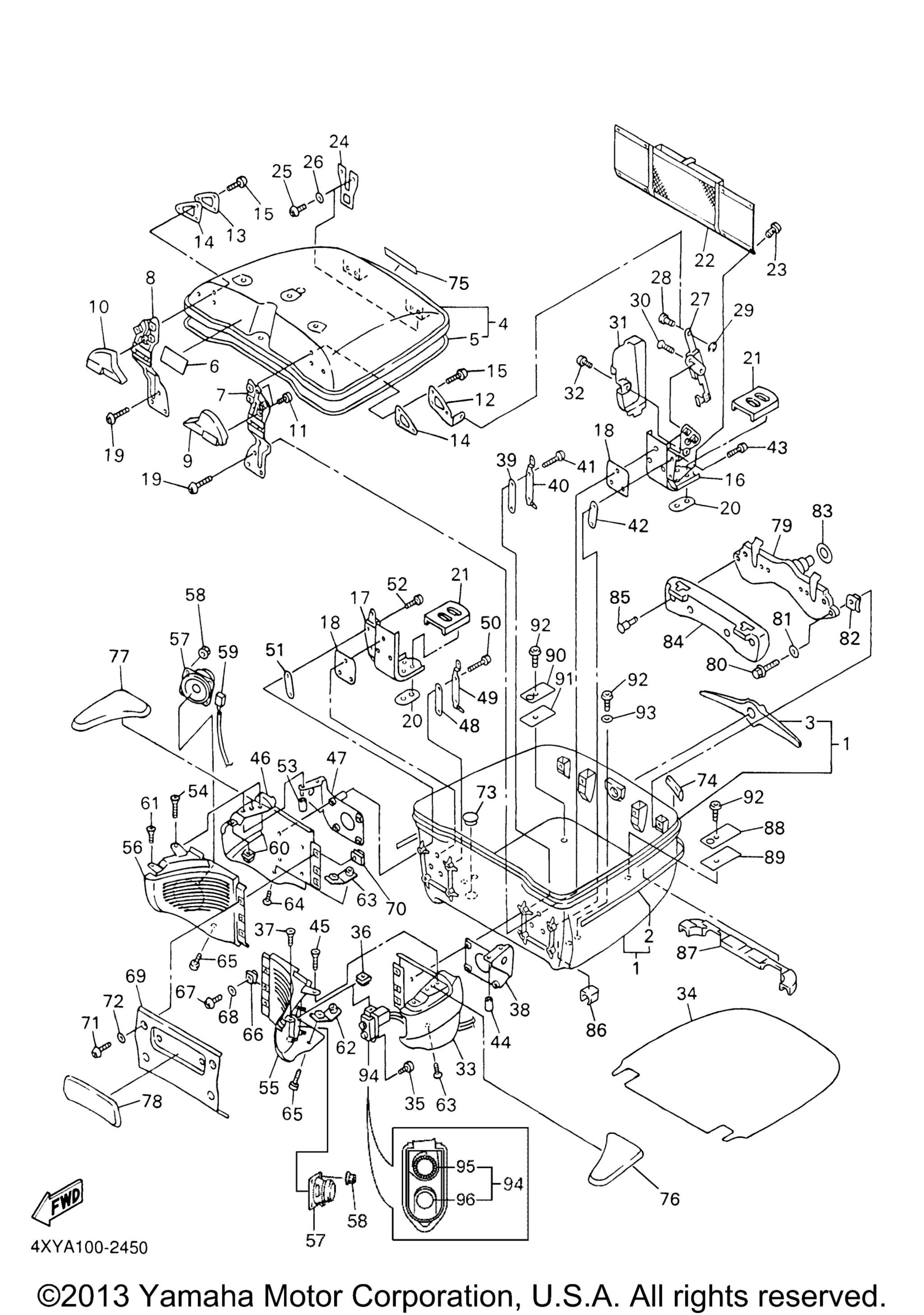

Схема travel сумка для ROYAL STAR VENTURE (XVZ13TFSC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Travel Trunk Lower Set BWC1/RW art. 4XY-W2846-00-8X
По запросу
2
. Graphic Set, Travel Trunk art. 4XY-2840H-80-00
По запросу
3
. .Emblem art. 4XY-28445-00-00
По запросу
4
Travel Trunk Upper Set BWC1 art. 4XY-W2847-00-P6
По запросу
5
. .Seal 1 art. 4XY-28428-00-00
По запросу
6
Plate, Epa 1 (Non California) art. 4XY-2179V-50-00
По запросу
6
Plate, Epa 2 (California) art. 4XY-2179R-50-00
По запросу
7
Hinge 2 art. 4XY-2845E-01-00
По запросу
8
Hinge 4 art. 4XY-2849E-01-00
По запросу
9
Cover, Hinge 1 BWC1 art. 4XY-2846K-00-P6
По запросу
10
Cover, Hinge 2 BWC1 art. 4XY-2846L-00-P6
По запросу
11
.Screw, Tapping art. 97707-40010-00
По запросу
12
Plate 2 art. 4XY-28487-00-00
По запросу
13
Plate 3 art. 4XY-28497-00-00
По запросу
14
Plate, Rubber 3 art. 4XY-28485-00-00
По запросу
15
Bolt, Button Head art. 92017-05014-00
По запросу
16
Bracket 5 art. 4XY-28486-01-00
По запросу
17
Bracket 6 art. 4XY-28496-01-00
По запросу
18
Plate, Rubber 2 art. 4XY-28484-00-00
По запросу
19
Bolt, Button Head art. 92017-05020-00
По запросу
20
Plate, Rubber 1 art. 4XY-28483-00-00
По запросу
21
Seat 4 art. 4XY-2848M-00-00
По запросу
22
Seat 3 art. 4XY-2848L-00-00
По запросу
23
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
24
Hook art. 4XY-28488-00-00
По запросу
25
Bolt, Button Head art. 92017-05008-00
По запросу
26
Washer, Plate art. 90201-05725-00
По запросу
27
Stopper, Open art. 4XY-2845L-01-00
По запросу
28
Pin, Stopper art. 4XY-2842L-00-00
По запросу
29
Circlip art. 99080-04600-00
По запросу
30
.Screw, Flat Head art. 98707-04010-00
По запросу
31
Cover Assy art. 4XY-2843F-00-00
По запросу
32
Bolt, Button Head art. 92017-05010-00
По запросу
33
Base, Remocon BWC1 art. 4XY-8816E-01-P6
По запросу
34
Seat art. 4XY-2848H-00-00
По запросу
35
.Screw, Tapping art. 97707-40010-00
По запросу
36
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
37
Screw, Flat Head art. 98707-05014-00
По запросу
38
Bracket 1 art. 4XY-28426-00-00
По запросу
39
Plate, Rubber 8 art. 4XY-2848J-00-00
По запросу
40
Plate, Bottom art. 4XY-2841R-00-00
По запросу
41
Bolt, Button Head art. 92017-06030-00
По запросу
42
Plate, Rubber 7 art. 4XY-2847J-00-00
По запросу
43
Bolt, Button Head art. 92017-05014-00
По запросу
44
Гайка Yamaha art. 90179-05523-00
от 525 ₽
45
Screw, Flat Head art. 98707-05020-00
По запросу
46
Body BWC1 art. 4XY-2841L-01-P6
По запросу
47
Bracket 2 art. 4XY-28436-00-00
По запросу
48
Plate, Rubber 8 art. 4XY-2848J-00-00
По запросу
49
Plate, Bottom art. 4XY-2841R-00-00
По запросу
50
Bolt, Button Head art. 92017-06030-00
По запросу
51
Plate, Rubber 7 art. 4XY-2847J-00-00
По запросу
52
Bolt, Button Head art. 92017-05014-00
По запросу
53
Гайка Yamaha art. 90179-05523-00
от 525 ₽
54
Screw, Flat Head art. 98707-05020-00
По запросу
55
Grille, Speaker 1 BWC1 art. 4XY-88165-01-P6
По запросу
56
Grille, Speaker 2 BWC1 art. 4XY-88175-01-P6
По запросу
57
Speaker 1 art. 4XY-88161-00-00
По запросу
58
Гайка art. 95707-05500-00
По запросу
59
Cord art. 4XY-88176-00-00
По запросу
60
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
61
Screw, Flat Head art. 98707-05016-00
По запросу
62
Plate,4 art. 4XY-2846H-01-00
По запросу
63
Plate art. 4XY-28417-01-00
По запросу
64
Screw, Countersunk art. 98707-05012-00
По запросу
65
Винт Yamaha art. 98907-05012-00
По запросу
66
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
67
Болт Yamaha art. 98517-05012-00
По запросу
68
Washer, Plate art. 92907-05600-00
По запросу
69
Cover 4 BWC1 art. 4XY-2844J-00-P6
По запросу
70
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
71
Bolt, Button Head art. 92014-05014-00
По запросу
72
Washer, Plate art. 90202-05088-00
По запросу
73
Plug art. 90338-24260-00
По запросу
74
Seal art. 1JK-21268-00-00
По запросу
75
Emblem, Yamaha art. 99247-00080-00
По запросу
76
Seat 5 art. 4XY-2848N-00-00
По запросу
77
Seat 6 art. 4XY-2848P-00-00
По запросу
78
Seat 7 art. 4XY-2848R-00-00
По запросу
79
Lock Assy 1 art. 4XY-W2841-00-00
По запросу
80
Bolt art. 97027-05020-00
По запросу
81
Washer, Plate art. 92907-05600-00
По запросу
82
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
83
Seal art. 4KN-2475M-00-00
По запросу
84
Cover Lock Assy 2 art. 4XY-28493-00-00
По запросу
85
Rivet art. 90269-06001-00
По запросу
86
Damper 10 art. 4XY-2847R-00-00
По запросу
87
Damper 8 art. 4XY-2847N-00-00
По запросу
88
Plate 7 art. 4XY-2846P-00-00
По запросу
89
Plate, Rubber 9 art. 4XY-2849J-00-00
По запросу
90
Plate 8 art. 4XY-2846R-00-00
По запросу
91
Plate, Rubber 11 art. 4XY-2847T-00-00
По запросу
92
Bolt, Button Head art. 92017-06016-00
По запросу
93
Шайба Yamaha art. 92907-06600-00
от 221 ₽
94
Remote Control 1 art. 4XY-88169-01-00
По запросу
95
. .Knob art. 4XY-88137-00-00
По запросу
96
. .Button 1 art. 4XY-88157-00-00
По запросу
