модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX1200SC) CA

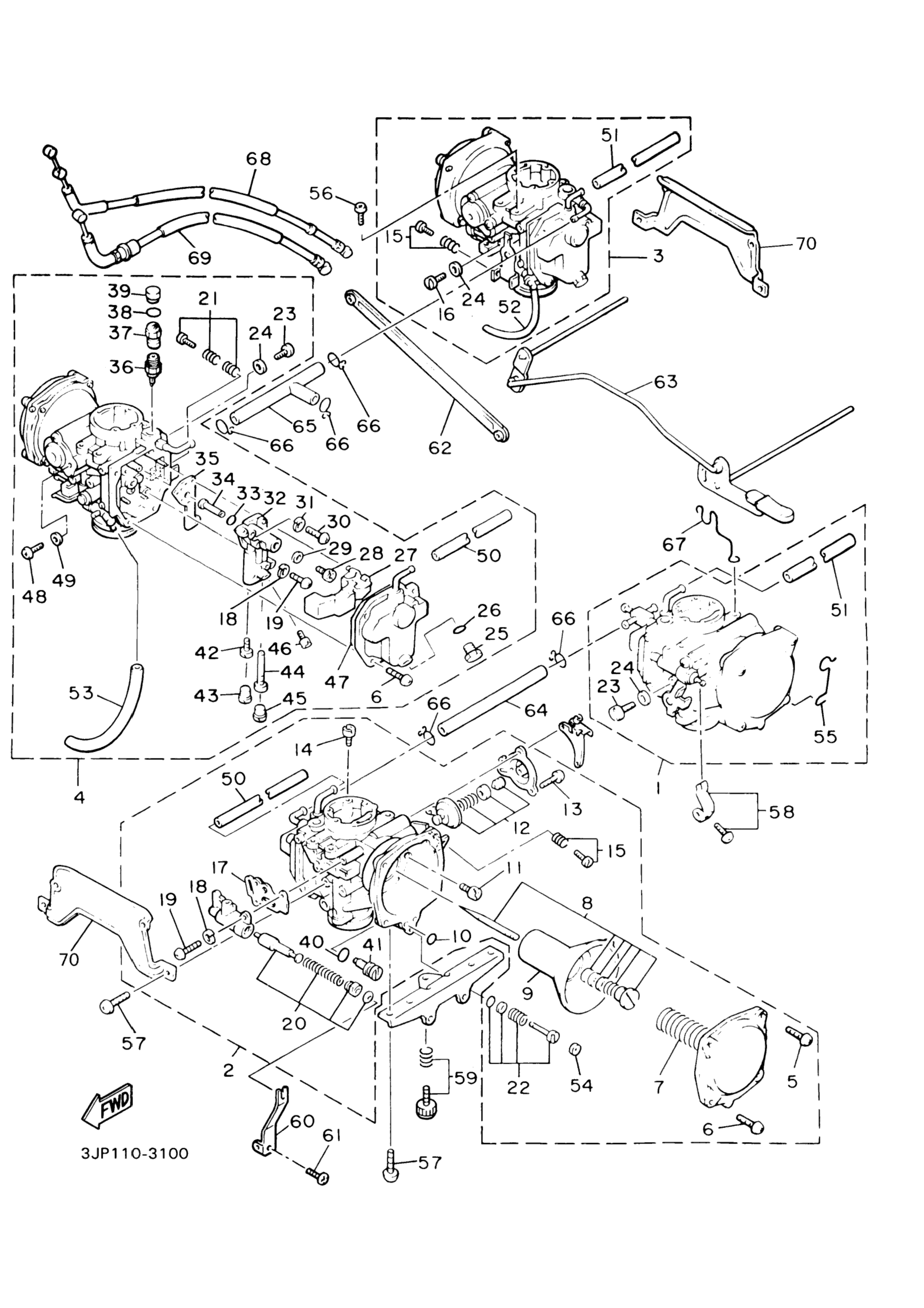

Схема карбюратора для V-MAX (VMX1200SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 CA art. 2WF-14901-02-00
По запросу
1
Carburetor Assy 1 49 art. 1FK-14901-02-00
По запросу
2
Carburetor Assy 2 CA art. 2WF-14902-02-00
По запросу
2
Carburetor Assy 2 49 art. 1FK-14902-02-00
По запросу
3
Carburetor Assy 3 49 art. 1FK-14903-02-00
По запросу
3
Carburetor Assy 3 CA art. 2WF-14903-02-00
По запросу
4
Carburetor Assy 4 CA art. 2WF-14904-02-00
По запросу
4
Carburetor Assy 4 49 art. 1FK-14904-02-00
По запросу
5
. Screw, Pan Head art. 90157-05050-00
По запросу
6
Винт Yamaha art. 98580-05012-00
от 935 ₽
7
. Spring, Diaphragm art. 1FK-14933-00-00
По запросу
8
. Needle Set art. 2WF-1490J-00-00
По запросу
9
. Diaphragm Assy art. 1FK-14940-09-00
По запросу
10
. O-Ring art. 93210-03119-00
По запросу
11
. Jet, Pilot Air (#170) art. 3G2-14231-34-00
По запросу
12
. Diaphragm Set 5 art. 26H-1490H-00-00
По запросу
13
. Screw, Pan Head art. 98580-04010-00
По запросу
14
. . Jet, Main (#90) 49 art. 3G2-14231-18-00
По запросу
14
. . Jet, Main (#100) CA art. 3G2-14231-20-00
По запросу
15
. Stop Screw Set art. 48H-1490K-00-00
По запросу
16
. Screw art. 2F1-14991-00-00
По запросу
17
. Gasket art. 3JB-14536-00-00
По запросу
18
Шайба Yamaha art. 92990-04100-00
от 168 ₽
19
. Screw, Pan Head art. 98511-04012-00
По запросу
20
. Starter Set art. 1GR-1410A-00-00
По запросу
21
. Stop Screw Set art. 48H-1490K-00-00
По запросу
22
. .Pilot Screw Set art. 12R-14105-00-00
По запросу
23
. Screw art. 341-14991-00-00
По запросу
24
. Washer art. 26H-14952-00-00
По запросу
25
. Plug, Screw art. 22U-14115-00-00
По запросу
26
. O-Ring art. 22U-14561-00-00
По запросу
27
. Float art. 1FK-14985-00-00
По запросу
28
. .Screw art. 22U-14565-00-00
По запросу
29
. Washer, Main Jet art. 137-14153-00-00
По запросу
30
. Screw, Pan Head art. 98507-04018-00
По запросу
31
Шайба Yamaha art. 92990-04100-00
от 168 ₽
32
. Block Jet Assy art. 26H-1411A-00-09
По запросу
33
. O-Ring art. 22U-14147-00-00
По запросу
34
. Nozzle, Main art. 26H-14941-90-00
По запросу
35
. Gasket art. 3JB-14199-00-00
По запросу
36
Клапан игольчатый карбюратора Yamaha art. 1FK-14190-15-00
от 4 893 ₽
37
. Net, Filter art. 1J7-14994-00-00
По запросу
38
. O-Ring art. 1FK-14147-00-00
По запросу
39
. Cap art. 41R-14118-01-00
По запросу
40
. O-Ring art. 214-14147-00-00
По запросу
41
. Plug, Drain art. 2L1-14191-00-00
По запросу
42
. Jet, Pilot (#37.5) art. 4G0-14142-37-A0
По запросу
43
. Cap art. 22V-14968-00-00
По запросу
44
. Pipe, Main Bleed art. 26H-1414G-00-00
По запросу
45
. Cap art. 22U-14968-00-00
По запросу
46
. Jet, Main (#152.5) art. 3G2-1423A-81-00
По запросу
47
. O-Ring art. 22V-14147-00-00
По запросу
48
. Screw, Pan Head art. 98511-04012-00
По запросу
49
Шайба Yamaha art. 92990-04100-00
от 168 ₽
50
. Pipe art. 1GR-14197-01-00
По запросу
51
. Pipe art. 1FK-14197-01-00
По запросу
52
. Pipe art. 90445-075G4-00
По запросу
53
. Pipe art. 90445-075G4-00
По запросу
54
. .Cap art. 3F9-14118-00-00
По запросу
55
. Clip, Pipe art. 1JH-14139-00-00
По запросу
56
Винт, головка поддона art. 98507-05008-00
По запросу
57
Винт Yamaha art. 98580-06010-00
По запросу
58
Starter Lever Set, 2 art. 22U-1490M-00-00
По запросу
59
Throttle Screw Set art. 26H-14103-00-00
По запросу
60
Lever, Starter art. 1FK-14905-00-00
По запросу
61
Screw art. 11H-14991-09-00
По запросу
62
Rod Set art. 26H-14504-00-00
По запросу
63
Starter Lever Set, 1 art. 1FK-1490L-00-00
По запросу
64
Hose art. 31H-14987-00-00
По запросу
65
Hose art. 26H-14987-00-00
По запросу
66
Clip art. 90467-100A1-00
По запросу
67
Clip, Pipe art. 26H-14139-00-00
По запросу
68
Cable, Throttle 4 art. 1FK-2631J-00-00
По запросу
69
Cable, Throttle 3 art. 1FK-26313-00-00
По запросу
70
Bracket 1 art. 26H-14291-00-00
По запросу
