модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX1200SC) CA

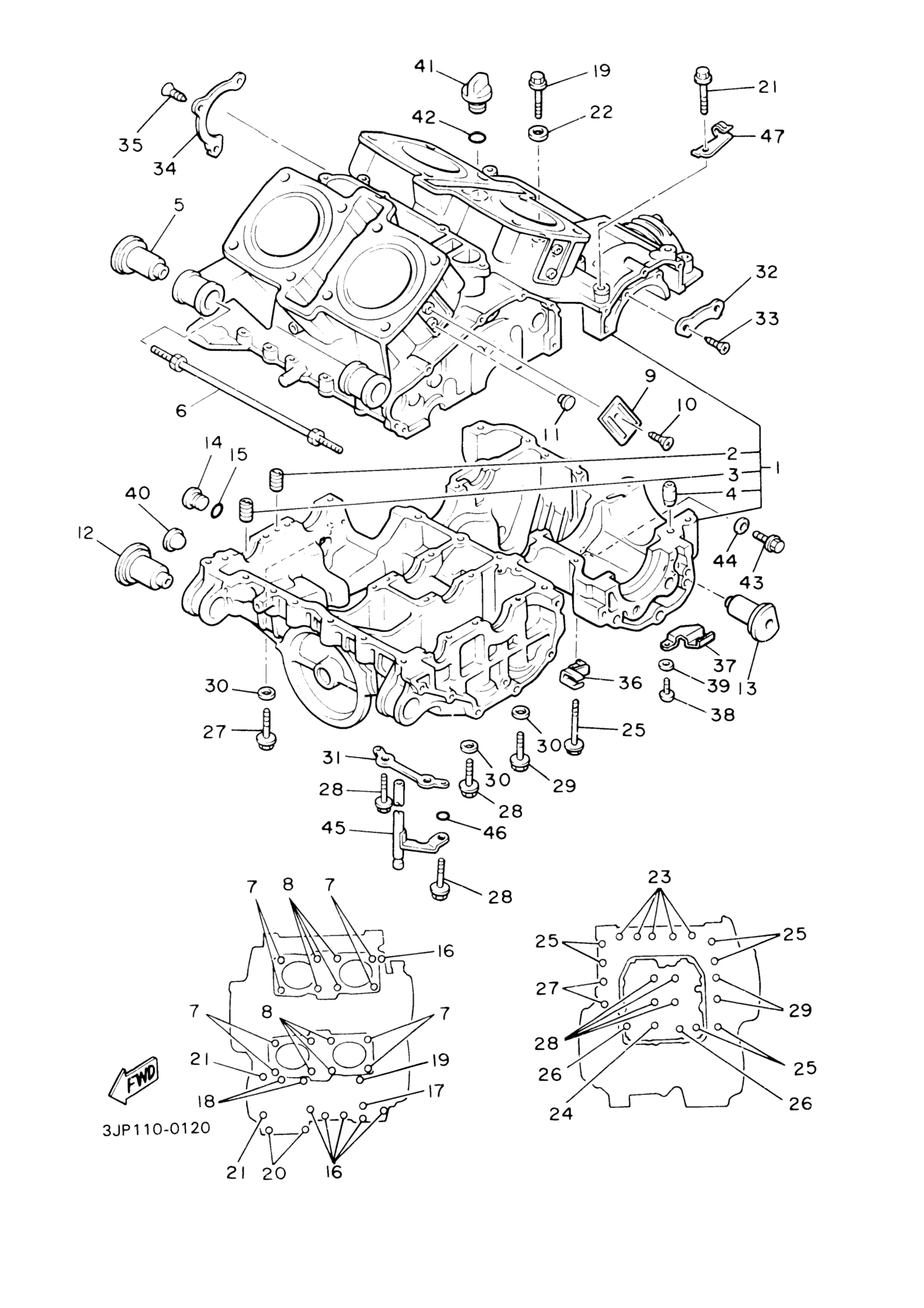

Схема картера для V-MAX (VMX1200SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 1FK-15100-10-00
По запросу
2
. .Nozzle 1 art. 26H-15138-00-00
По запросу
3
. .Nozzle 1 art. 4KM-13572-01-00
По запросу
4
Палец Yamaha art. 99530-10114-00
По запросу
5
Damper, Engine Mount 3 art. 1AA-15336-00-00
По запросу
6
Bolt art. 90109-106A1-00
По запросу
7
Bolt, Stud art. 90116-10411-00
По запросу
8
Bolt, Stud art. 90116-10411-00
По запросу
9
Cover, Cap art. 1FK-15417-10-00
По запросу
10
Screw, Countersunk art. 90151-06061-00
По запросу
11
Plug art. 90338-11152-00
По запросу
12
Damper, Engine Mount 3 art. 1AA-15336-00-00
По запросу
13
Damper, Engine Mount 2 art. 1AA-15326-00-00
По запросу
14
Plug art. 4H7-15189-00-00
По запросу
15
O-Ring art. 93210-22382-00
По запросу
16
Bolt, Flange art. 95814-06045-00
По запросу
17
Bolt, Flange art. 95814-06070-00
По запросу
18
Bolt, Flange art. 95814-06090-00
По запросу
19
Bolt, Flange art. 95817-06095-00
По запросу
20
Bolt, Flange art. 95814-08045-00
По запросу
21
Bolt, Flange art. 95814-08080-00
По запросу
22
Прокладка art. 90430-06166-00
от 473 ₽
23
Болт с фланцем Yamaha art. 95817-08050-00
от 420 ₽
24
Bolt, Flange art. 90105-084A1-00
По запросу
25
Bolt, Flange art. 95814-08080-00
По запросу
26
Bolt, Flange art. 95817-08095-00
По запросу
27
Bolt art. 90109-103G0-00
По запросу
28
Bolt, Flange art. 90105-10248-00
По запросу
29
Bolt, Flange art. 90105-10249-00
По запросу
30
Washer, Plate art. 90201-10131-00
По запросу
31
Plate art. 26H-15113-00-00
По запросу
32
Plate, Bearing Cover art. 26H-15381-00-00
По запросу
33
Винт Yamaha art. 90149-08013-00
По запросу
34
Plate, Bearing Cover art. 26H-15383-00-00
По запросу
35
Screw, Countersunk art. 98707-06016-00
По запросу
36
Clamp art. 90465-08233-00
По запросу
37
Clamp art. 90465-08287-00
По запросу
38
Болт Yamaha art. 98517-06012-00
от 500 ₽
39
Шайба Yamaha art. 92907-06600-00
от 221 ₽
40
Gauge, Level art. 2H7-15361-00-00
По запросу
41
Plug, Oil art. 2H9-15363-00-00
По запросу
42
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
43
Bolt, Flange art. 95817-12016-00
По запросу
44
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
45
Pipe, Breather art. 26H-15373-00-00
По запросу
46
O-Ring art. 93210-06667-00
По запросу
47
Holder, Clutch Cable art. 1FK-15441-00-00
По запросу
