модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX1200SC) CA

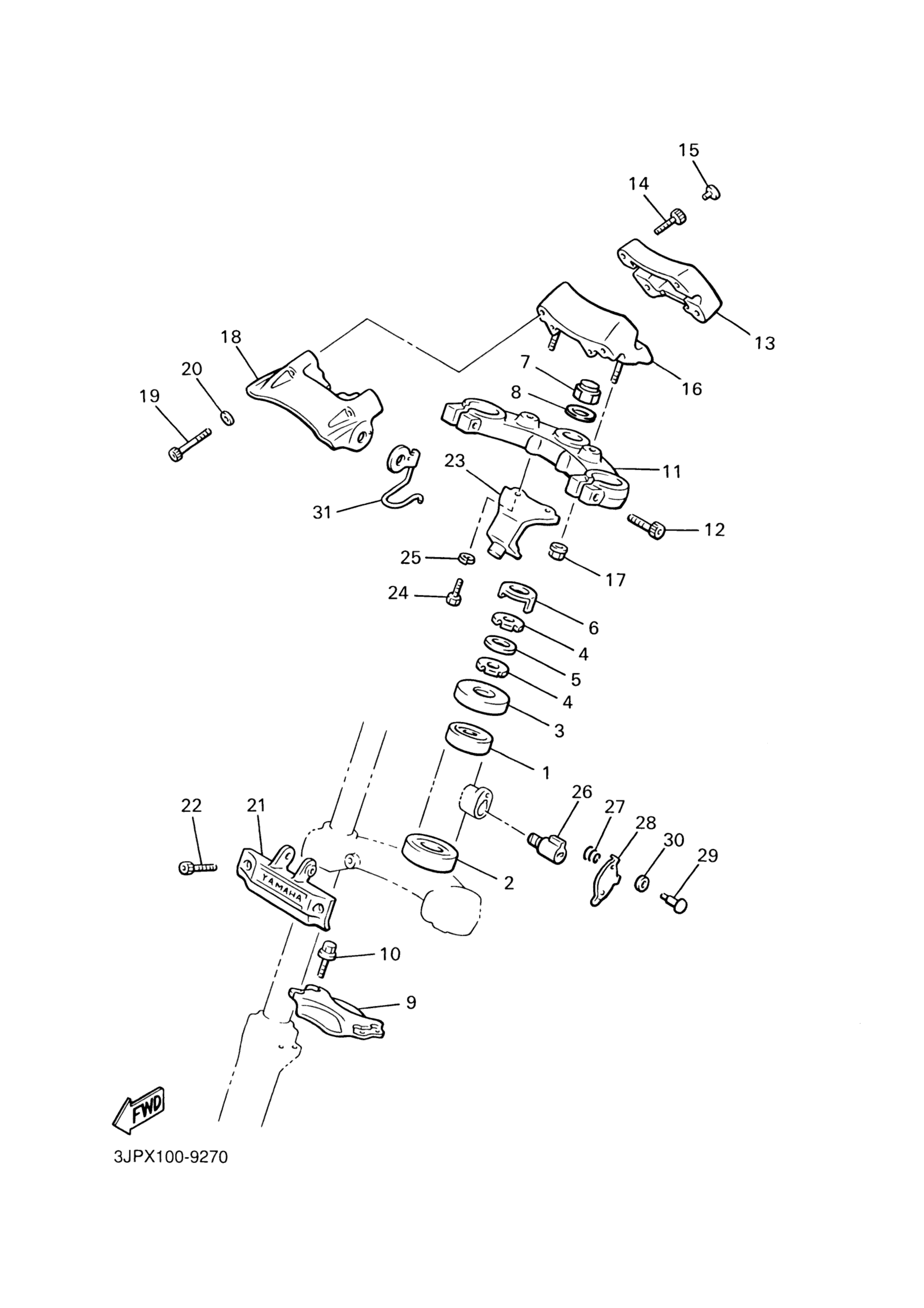

Схема рулевого управления для V-MAX (VMX1200SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bearing art. 93332-00001-00
По запросу
2
Bearing art. 93332-00008-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Cover, Ball Race 1 art. 1J7-23415-00-00
По запросу
4
Nut, Spec’l Shape art. 90179-25004-00
По запросу
5
Washer, Plate art. 90202-26142-00
По запросу
6
Washer, Special art. 26H-23418-01-00
По запросу
7
Nut, Crown art. 90176-22081-00
По запросу
8
Washer, Plate art. 90201-22018-00
По запросу
9
Brace, Fork art. 3LR-2313A-00-00
По запросу
10
Bolt, Flg.(Small Head) art. 95024-08016-00
По запросу
11
Crown, Handle art. 1FK-23435-10-00
По запросу
12
.Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
13
Holder, Handle Upper CLP art. 1FK-23441-00-38
По запросу
14
Bolt art. 91317-08030-00
По запросу
15
Plug art. 90338-08163-00
По запросу
16
Holder, Handle Lower CLP art. 1FK-23442-00-38
По запросу
17
Гайка Yamaha art. 95607-10200-00
от 420 ₽
18
Cover, Crown CLP art. 1FK-23437-00-38
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06050-00
По запросу
20
Шайба Yamaha art. 92990-06600-00
от 420 ₽
21
Stay, Headlight art. 1FK-23174-00-00
По запросу
22
Болт Yamaha art. 91314-06020-00
от 263 ₽
23
Stay, Plate art. 1FK-23486-00-00
По запросу
24
.Bolt art. 97017-06012-00
По запросу
25
Шайба Yamaha art. 92907-06600-00
от 221 ₽
26
Steering Lock Assy art. 2A6-23408-00-00
По запросу
27
Spring, Conical art. 90502-09024-00
По запросу
28
Cap, Handle Lock art. 584-23484-01-00
По запросу
29
Rivet art. 90269-04003-00
По запросу
30
Washer, Conical Spring art. 90208-04029-00
По запросу
31
Holder, Cable art. 1FK-23317-00-00
По запросу
