модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX1200SC) CA

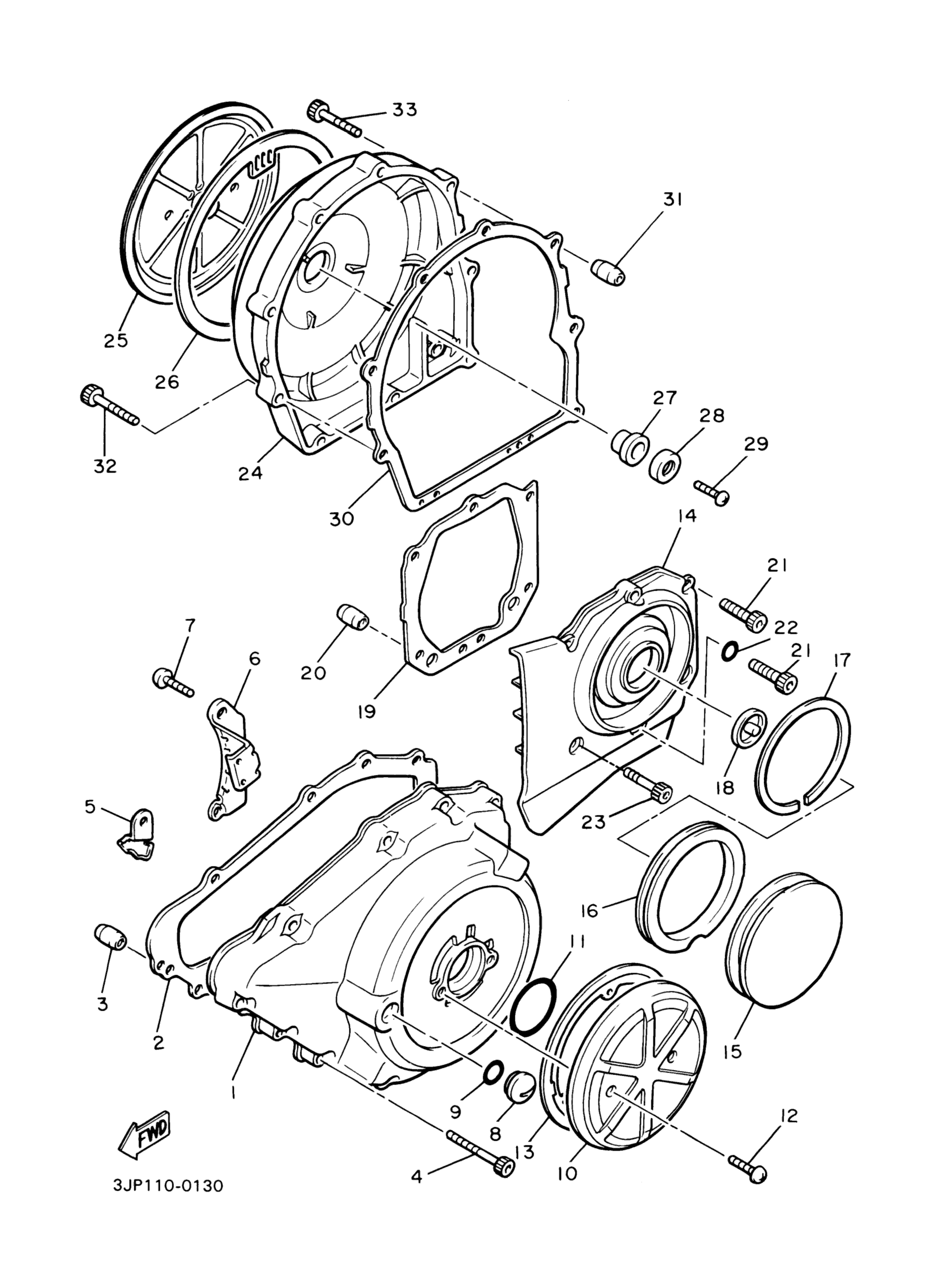

Схема крышки картера 1 для V-MAX (VMX1200SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 1FK-15411-10-00
По запросу
2
Gasket, Crankcase Cover 1 art. 3JP-15451-01-00
По запросу
3
Палец Yamaha art. 99530-10114-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-06238-00
По запросу
5
Clamp art. 90462-06192-00
По запросу
6
Clamp art. 90465-08220-00
По запросу
7
.Screw, Pan Head art. 98507-06016-00
По запросу
8
Plug, Straight Screw art. 90340-14068-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
10
Cover, Cap 2 art. 1FK-15427-10-00
По запросу
11
O-Ring art. 93210-45150-00
По запросу
12
Screw, Countersunk art. 90151-06061-00
По запросу
13
Gasket 1 art. 1FK-15455-00-00
По запросу
14
Cover, Crankcase 2 art. 1FK-15421-10-00
По запросу
15
Cover, Chain Case 2 art. 1FK-15428-10-00
По запросу
16
Damper 4 art. 26H-15337-01-00
По запросу
17
Clip art. 90468-98132-00
По запросу
18
Damper, Engine Mount 5 art. 26H-15338-00-00
По запросу
19
Gasket, Crankcase Cover 2 art. 3JP-15461-01-00
По запросу
20
Палец Yamaha art. 99530-10114-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-06240-00
По запросу
22
Шайба Yamaha art. 90430-06014-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-06242-00
По запросу
24
Cover, Crankcase 3 art. 1FK-15431-10-00
По запросу
25
Cover, Chain Case art. 1FK-15418-10-00
По запросу
26
Ring, Rubber art. 26H-15449-00-00
По запросу
27
Grommet art. 4H7-15486-00-00
По запросу
28
Washer art. 90209-06096-00
По запросу
29
.Screw, Pan Head art. 98517-06008-00
По запросу
30
Gasket, Crankcase Cover 3 art. 3JP-15462-01-00
По запросу
31
Палец Yamaha art. 99530-10114-00
По запросу
32
Bolt, Hexagon Socket Head art. 90110-06240-00
По запросу
33
Bolt, Hexagon Socket Head art. 90110-06237-00
По запросу
