модель 2007 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCWC) CA

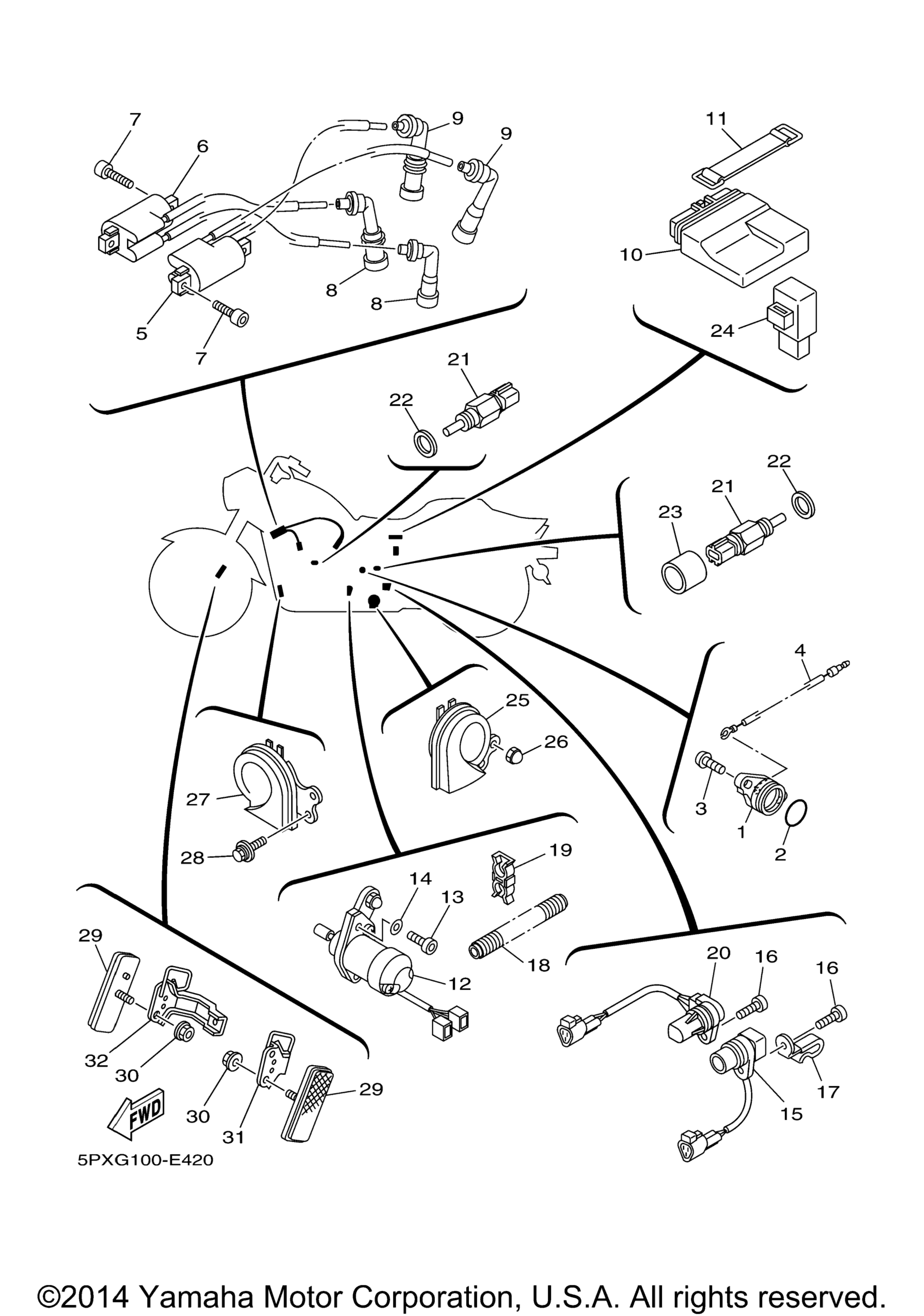

Схема электрооборудования 1 для ROAD STAR WARRIOR (XV17PCWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Neutral Switch Assy art. 1AE-82540-00-00
По запросу
2
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
3
Screw art. 90149-06041-00
По запросу
4
Wire, Sub Lead art. 5PX-82509-00-00
По запросу
5
Ignition Coil Assy art. 5PX-82310-00-00
По запросу
6
Ignition Coil Assy art. 5PX-82310-10-00
По запросу
7
Болт Yamaha art. 91380-06025-00
от 1 092 ₽
8
Plug Cap Assy art. 4VW-82370-00-00
По запросу
9
Plug Cap Assy art. 4NK-82370-00-00
По запросу
10
Engine Control Unit Assy art. 5PX-8591A-01-00
По запросу
11
Band, Battery art. 7H3-82131-00-00
По запросу
12
Solenoid art. 5PX-86110-20-00
По запросу
13
Bolt, Hexagon Socket Head art. 90110-06114-00
По запросу
14
Washer, Plate art. 90202-06002-00
По запросу
15
Sensor, Speed art. 5PX-83755-11-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06014-00
По запросу
17
Clamp art. 90465-06376-00
По запросу
18
Cover art. 4WM-81842-00-00
По запросу
19
Clamp art. 90464-18266-00
По запросу
20
Sensor, Cam Position art. 5PX-85896-11-00
По запросу
21
Thermo Unit art. 5PX-83591-00-00
По запросу
22
Washer, Plate art. 90201-12172-00
По запросу
23
Cap, Out art. 5PX-1319W-00-00
По запросу
24
Flasher Relay Assy art. 5PX-83350-00-00
По запросу
25
Horn art. 4WM-83371-00-00
По запросу
26
.Nut, Crown art. 90176-06041-00
По запросу
27
Horn art. 5PX-83371-00-00
По запросу
28
Bolt, With Washer art. 90119-06001-00
По запросу
29
Reflector Assy art. 11H-85110-01-00
По запросу
30
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
31
Bracket, Reflector 1 art. 5PX-85112-00-00
По запросу
32
Bracket, Reflector 2 art. 5PX-85122-00-00
По запросу
