модель 2007 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCWC) CA

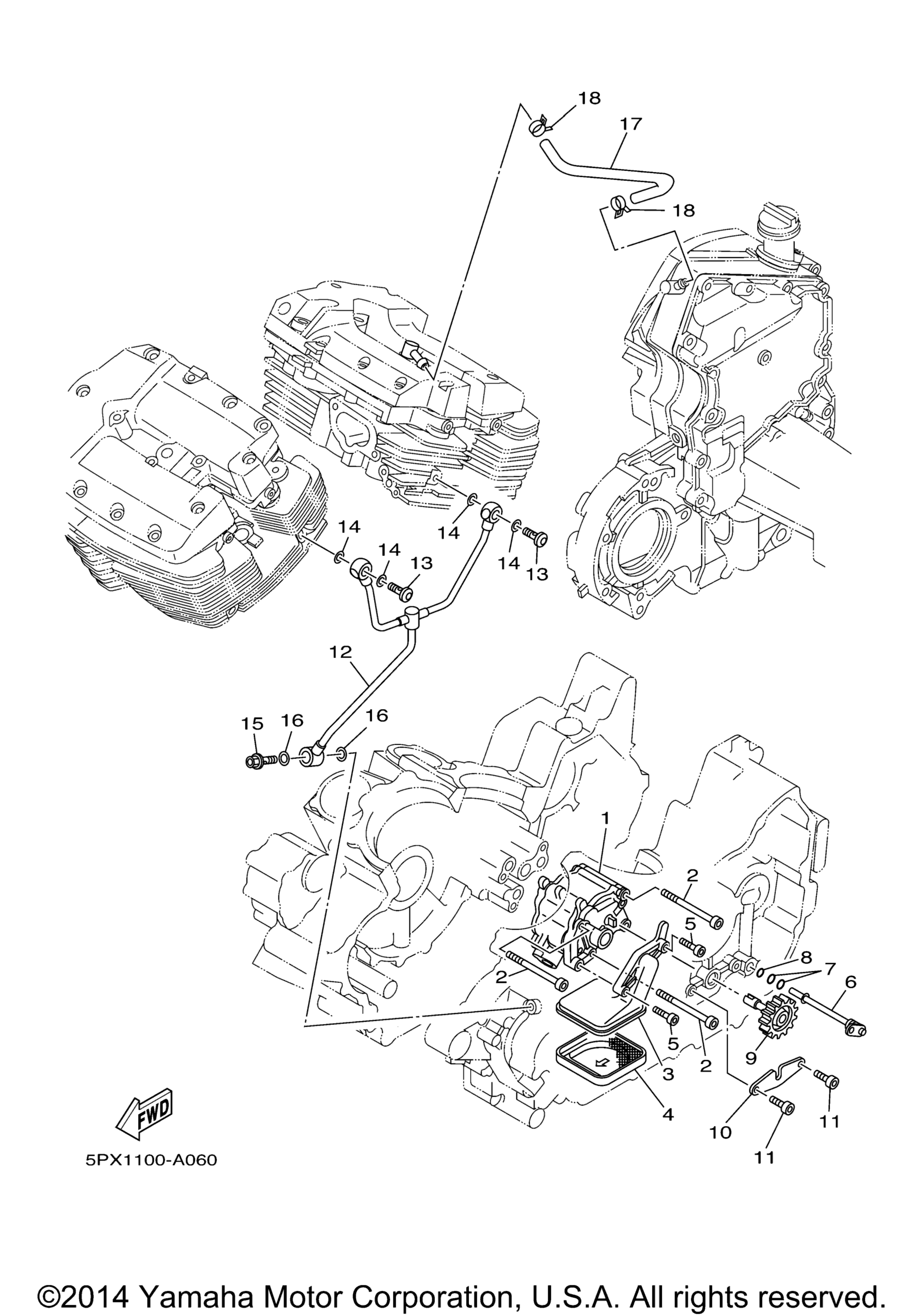

Схема масляного насоса для ROAD STAR WARRIOR (XV17PCWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 5PX-13300-03-00
По запросу
2
Bolt art. 91317-06080-00
По запросу
3
Housing, Strainer art. 4WM-13412-00-00
По запросу
4
Strainer, Oil art. 4WM-13411-00-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-06058-00
По запросу
6
Pipe, Delivery 2 art. 4WM-13171-00-00
По запросу
7
O-Ring art. 93210-09350-00
По запросу
8
O-Ring art. 93210-06667-00
По запросу
9
Driven Gear Assy art. 5YU-13360-00-00
По запросу
10
Plate, Stopper 1 art. 4WM-1357N-01-00
По запросу
11
Болт Yamaha art. 91317-06016-00
По запросу
12
Oil Pipe Comp. 1 art. 5PX-13405-00-00
По запросу
13
Bolt, Union art. 90401-10175-00
По запросу
14
Шайба Yamaha art. 90430-10188-00
По запросу
15
Bolt, Union art. 90401-08001-00
По запросу
16
Gasket art. 90430-08119-00
от 578 ₽
17
Hose, Oil 1 art. 5PX-13464-00-00
По запросу
18
Clip art. 90467-110A0-00
По запросу
