модель 2007 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCWC) CA

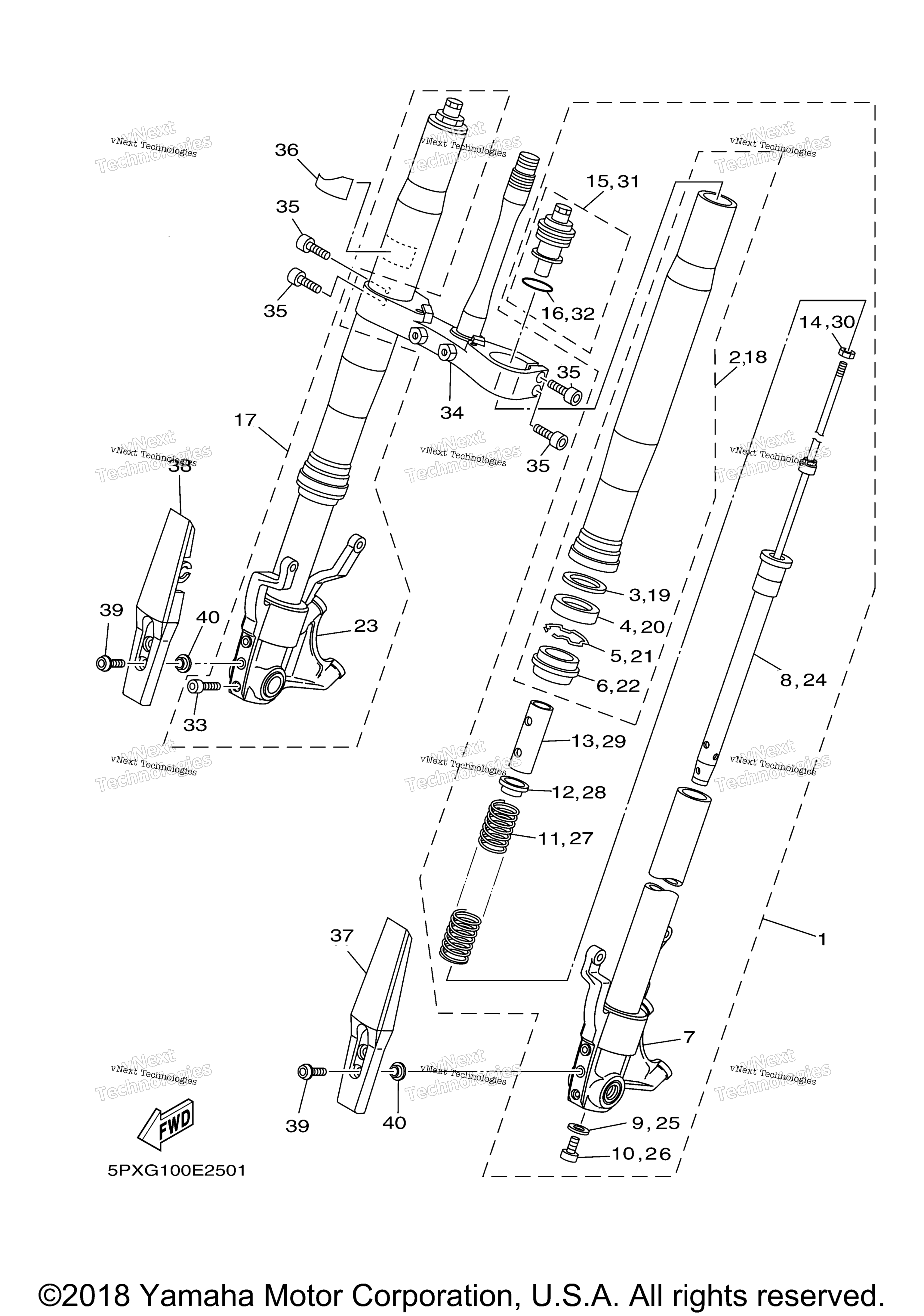

Схема передней вилки для ROAD STAR WARRIOR (XV17PCWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5PX-23102-20-00
По запросу
2
. Tube, Outer (Right) art. 5PX-23136-20-00
По запросу
3
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
4
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
5
. .Ring, Snap art. 26H-23156-00-00
По запросу
6
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
7
. Inner Tube Comp. 1 art. 5PX-23110-20-00
По запросу
8
. Cylinder Comp., Front Fork art. 5PX-23170-20-00
По запросу
9
. .Gasket art. 2K8-23158-L0-00
По запросу
10
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
11
. Spring, Front Fork art. 5PX-23141-00-00
По запросу
12
. Seat, Spring Upper art. 4XV-23142-00-00
По запросу
13
. Spacer art. 4XV-23118-00-00
По запросу
14
. .Nut art. 3LC-23357-00-00
По запросу
15
. Bolt, Cap art. 5PX-23111-00-00
По запросу
16
. . ..O-Ring art. 3XJ-23147-L0-00
По запросу
17
Front Fork Assy (R.H) art. 5PX-23103-20-00
По запросу
18
. Tube, Outer (Right) art. 5PX-23136-20-00
По запросу
19
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
20
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
21
. .Ring, Snap art. 26H-23156-00-00
По запросу
22
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
23
. Inner Tube Comp. 2 art. 5PX-23120-20-00
По запросу
24
. Cylinder Comp., Front Fork art. 5PX-23170-20-00
По запросу
25
. .Gasket art. 2K8-23158-L0-00
По запросу
26
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
27
. Spring, Front Fork art. 5PX-23141-00-00
По запросу
28
. Seat, Spring Upper art. 4XV-23142-00-00
По запросу
29
. Spacer art. 4XV-23118-00-00
По запросу
30
. .Nut art. 3LC-23357-00-00
По запросу
31
. Bolt, Cap art. 5PX-23111-00-00
По запросу
32
. . ..O-Ring art. 3XJ-23147-L0-00
По запросу
33
. Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
34
Under Bracket Comp art. 5PX-23340-00-00
По запросу
36
Seal art. 5PX-23844-00-00
По запросу
37
Cover, Under 1 BIB2 art. 5PX-23123-00-7B
По запросу
38
Cover, Under 2 BIB2 art. 5PX-23133-00-7B
По запросу
39
Bolt, Hexagon Socket Head art. 91314-08030-00
По запросу
39
Screw art. 90149-06298-00
По запросу
40
Collar art. 90387-06050-00
По запросу
