модель 2007 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCWC) CA

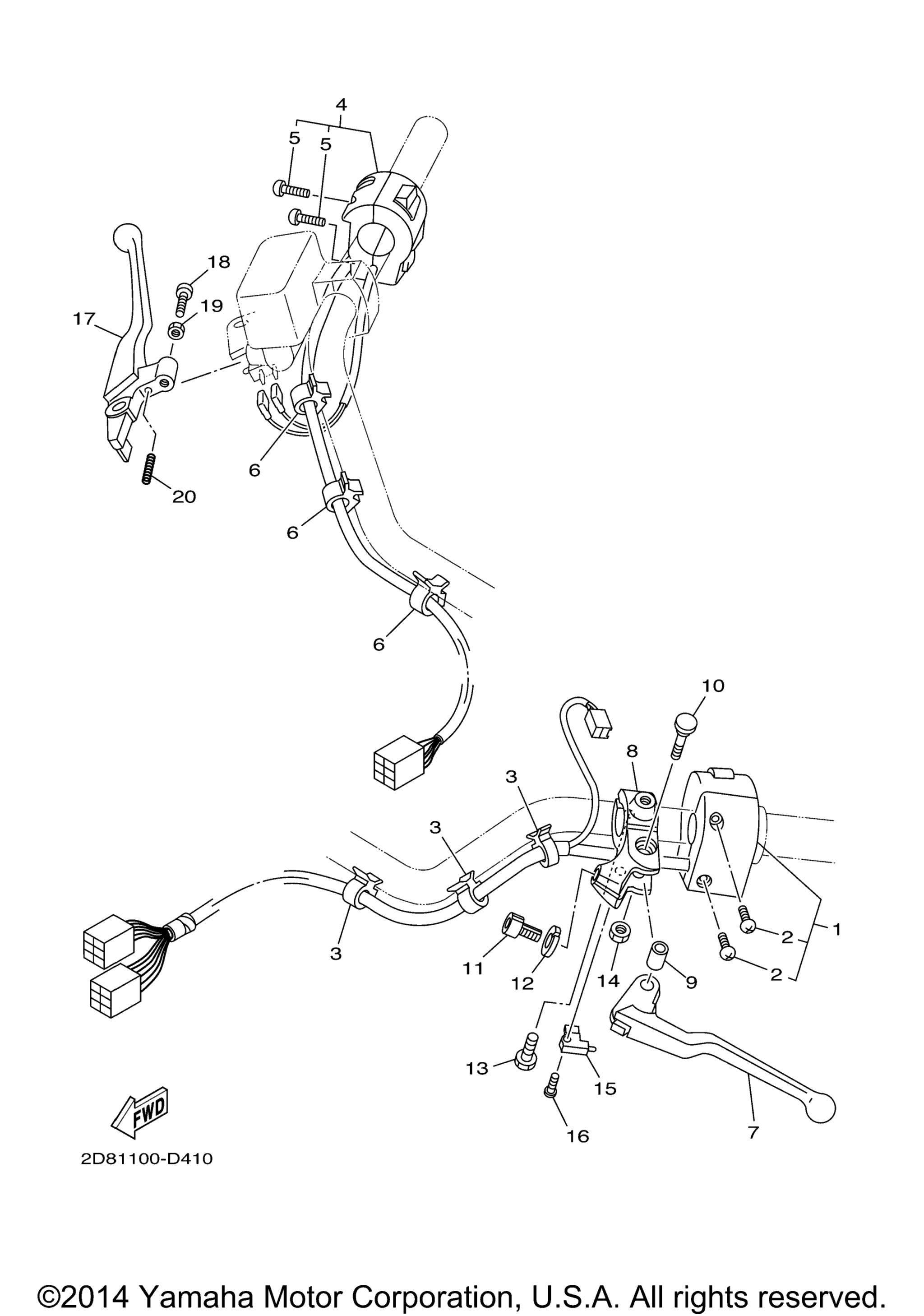

Схема рычагов управления и переключателей для ROAD STAR WARRIOR (XV17PCWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Switch, Handle 3 art. 5PX-83973-20-00
По запросу
2
. .Screw, Pan Head art. 98580-05525-00
По запросу
3
Clamp art. 90464-15192-00
По запросу
4
Switch, Handle 2 art. 5PX-83975-20-00
По запросу
5
Винт Yamaha art. 98507-05025-00
от 1 092 ₽
6
Clamp art. 90464-10190-00
По запросу
7
Lever 1 art. 4WM-83912-00-00
По запросу
8
Holder, Lever 1 art. 5BN-82911-00-00
По запросу
9
Collar, Lever 1 art. 4TR-83913-00-00
По запросу
10
Bolt, Lever art. 4TR-83945-00-00
По запросу
11
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
12
Гайка Yamaha art. 90179-08030-00
По запросу
13
Bolt art. 97024-06020-00
По запросу
14
Nut, U art. 95604-06100-00
По запросу
15
Switch art. 3YX-82917-01-00
По запросу
16
Screw, Flat Head art. 98707-03020-00
По запросу
17
Lever 2 art. 5EY-83922-00-00
По запросу
18
Screw art. 90149-06131-00
По запросу
19
Nut art. 90170-06010-00
По запросу
20
Spring, Compression art. 90501-10312-00
По запросу
