модель 2009 года
- Модель Road Star
- Код модели ROAD STAR SILVERADO S (XV17ATSYCG) CA

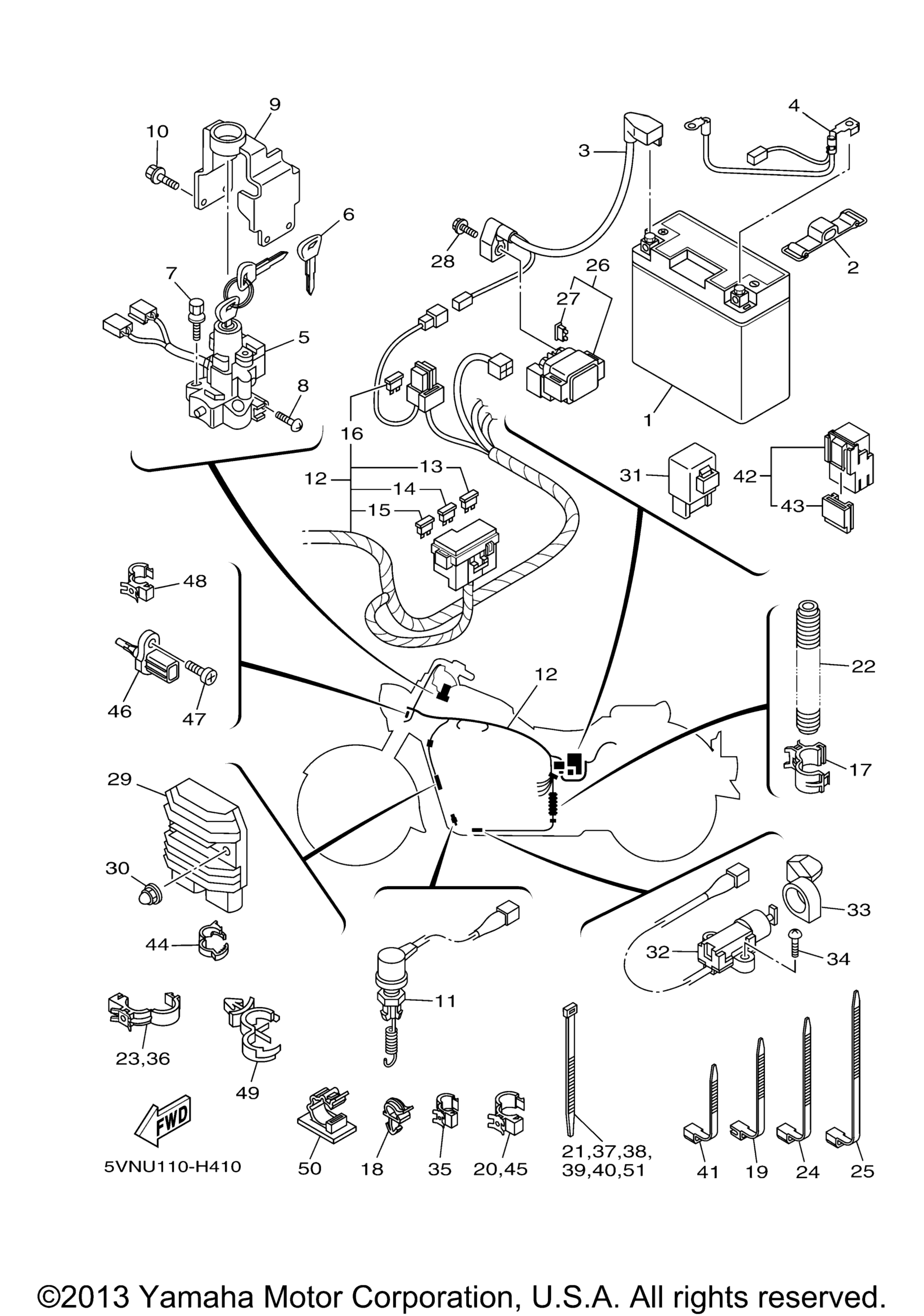

Схема электрооборудования 2 для ROAD STAR SILVERADO S (XV17ATSYCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Band, Battery art. 26L-82131-00-00
По запросу
3
Wire, Plus Lead art. 5VN-82115-00-00
По запросу
4
Wire, Minus Lead art. 5VN-82116-00-00
По запросу
5
Main Switch Steering Lock art. 5VN-82501-20-00
По запросу
6
Blank Key AP art. 5PX-82511-09-00
По запросу
7
Bolt art. 90109-08196-00
По запросу
8
Screw, Pan Head art. 98517-05010-00
По запросу
9
Cover, Main Switch art. 4WM-82568-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
11
Stop Switch Assy art. 5VN-82530-11-00
По запросу
12
Wire Harness Assy ATSYCG (2D9G) CA art. 5VN-82590-50-00
По запросу
12
Wire Harness Assy ATSYG (2D9F) U49 art. 5VN-82590-40-00
По запросу
13
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
14
Предохранитель 15А art. 67F-82151-50-00
По запросу
15
Предохранитель 3А art. 67F-82151-30-00
По запросу
16
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
17
Clamp art. 90464-20191-00
По запросу
18
Clamp art. 90464-08263-00
По запросу
19
Зажим art. 90464-15195-00
По запросу
20
Clamp art. 90464-15192-00
По запросу
21
Band art. 1UA-82591-00-00
По запросу
22
Tube art. 4WM-82139-00-00
По запросу
23
Clamp art. 90464-20191-00
По запросу
24
Зажим пластиковый art. 25G-83936-01-00
По запросу
25
Хомут пластмассовый art. 90460-15126-00
По запросу
26
Starter Relay Assy (Rc19-078A) art. 5VN-81940-00-00
По запросу
27
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
28
Болт с фланцем art. 95027-06008-00
По запросу
29
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
30
Nut, Crown art. 90176-06055-00
По запросу
31
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
32
Switch, Side Stand art. 3D8-82566-70-00
По запросу
33
Cover art. 4WM-8252U-00-00
По запросу
34
Винт Yamaha art. 98507-05016-00
По запросу
35
Clamp art. 90464-10190-00
По запросу
36
Clamp art. 90464-20191-00
По запросу
37
Band art. 1UA-82591-00-00
По запросу
38
Band art. 1UA-82591-00-00
По запросу
39
Band art. 1UA-82591-00-00
По запросу
40
Band art. 1UA-82591-00-00
По запросу
41
Clamp art. 90464-25004-00
По запросу
42
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
43
. .Holder, Relay art. 5EA-81952-00-00
По запросу
44
Clamp art. 90464-16003-00
По запросу
45
Clamp art. 90464-15192-00
По запросу
46
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
47
Болт Yamaha art. 98517-05012-00
По запросу
48
Clamp art. 90464-08189-00
По запросу
49
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
50
Clamp art. 90464-20014-00
По запросу
51
Band art. 1UA-82591-00-00
По запросу
