модель 2009 года
- Модель Road Star
- Код модели ROAD STAR SILVERADO S (XV17ATSYCG) CA

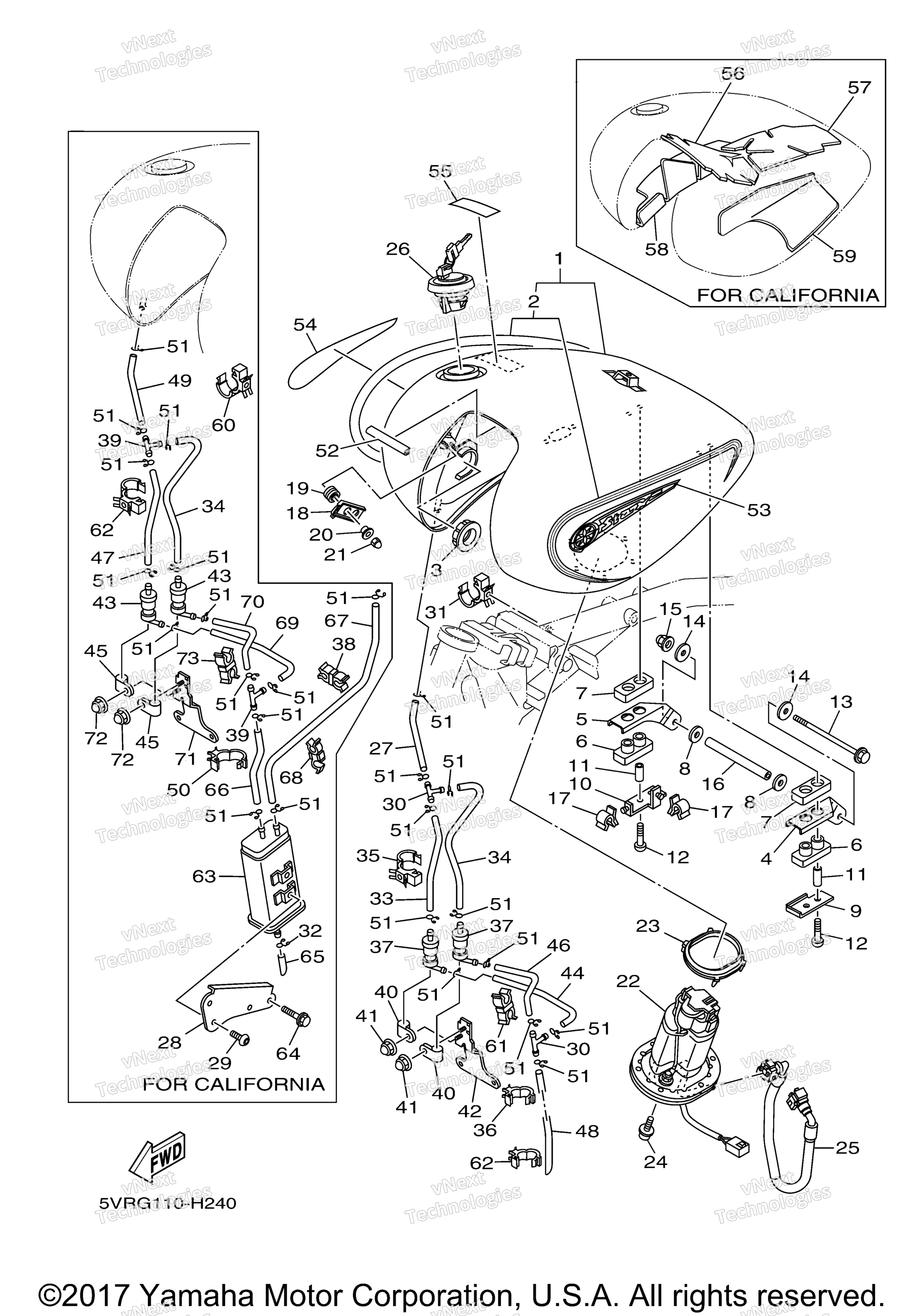

Схема топливного бака для ROAD STAR SILVERADO S (XV17ATSYCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR LGM3 art. 5VN-Y2410-00-06
По запросу
2
. Graphic Set art. 5VR-24240-10-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 5MB-24191-00-00
По запросу
5
Bracket, Fuel Tank 2 art. 5MB-24192-00-00
По запросу
6
Damper, Locating 1 art. 5MB-24181-00-00
По запросу
7
Damper, Locating 2 art. 5MB-24182-00-00
По запросу
8
Damper, Locating 3 art. 5MB-24183-00-00
По запросу
9
Washer, Special art. 5MB-24186-00-00
По запросу
10
Washer, Special art. 5VN-24186-00-00
По запросу
11
Collar art. 90387-06062-00
По запросу
12
Bolt, Button Head art. 92017-06035-00
По запросу
13
Bolt, Flange art. 95817-06140-00
По запросу
14
Washer, Plate art. 90201-06066-00
По запросу
15
Nut, Crown art. 90176-06055-00
По запросу
16
Collar art. 90387-06061-00
По запросу
17
Clamp art. 90464-08189-00
По запросу
18
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
19
Grommet art. 4WM-24339-00-00
По запросу
20
Collar art. 90387-050T5-00
По запросу
21
Nut, Crown art. 95302-05800-00
По запросу
22
Fuel Pump Comp art. 5VN-13907-11-00
По запросу
23
O-Ring art. 5VN-24486-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
25
Pipe, Fuel 1 art. 5VN-13971-01-00
По запросу
26
Cap Assy art. 4NK-24602-20-00
По запросу
27
Pipe 10 art. 5VN-24321-30-00
По запросу
28
Bracket 5 art. 5VN-2742L-00-00
По запросу
29
Bolt, Hex. Socket Button art. 90111-06103-00
По запросу
30
Way 3 art. 90413-07007-00
По запросу
31
Clamp art. 90464-25217-00
По запросу
32
Clip art. 90467-100A1-00
По запросу
33
Pipe 15 art. 5VN-243A1-00-00
По запросу
34
Pipe 16 art. 5VN-243A2-00-00
По запросу
35
Clamp art. 90464-25217-00
По запросу
36
Clamp art. 90464-10190-00
По запросу
37
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
38
Clamp art. 90464-09014-00
По запросу
39
Way 3 art. 90413-07007-00
По запросу
40
Зажим Yamaha art. 90464-15014-00
По запросу
41
Nut, Crown art. 90176-05054-00
По запросу
42
Stay art. 5VN-24662-10-00
По запросу
43
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
44
Pipe 17 art. 5VN-243A3-00-00
По запросу
45
Зажим Yamaha art. 90464-15014-00
По запросу
46
Pipe 18 art. 5VN-243A4-00-00
По запросу
47
Pipe 15 art. 5VN-243A1-00-00
По запросу
48
Pipe 11 art. 5VN-24322-10-00
По запросу
48
Pipe 16 art. 5VN-243A2-00-00
По запросу
49
Pipe 10 art. 5VN-24321-30-00
По запросу
50
Clamp art. 90464-20191-00
По запросу
51
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
52
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
53
Emblem art. 35S-2416B-00-00
По запросу
54
Emblem art. 35S-2417B-00-00
По запросу
55
Label, Caution art. 5GK-2118K-00-00
По запросу
56
Damper, Side Cover art. 5VN-24145-00-00
По запросу
57
Damper, Plate 1 art. 5VN-2414H-00-00
По запросу
58
Damper, Plate 2 art. 5VN-2414J-00-00
По запросу
59
Damper, Plate 3 art. 5VN-2414K-00-00
По запросу
60
Clamp art. 90464-25217-00
По запросу
61
Clamp art. 90464-10M59-00
По запросу
62
Clamp art. 90464-10190-00
По запросу
63
Canister Assy art. 5PX-24170-00-00
По запросу
64
Bolt, Flange art. 90105-06009-00
По запросу
65
Pipe 14 art. 3D8-24325-00-00
По запросу
66
Pipe 11 art. 5VN-24322-20-00
По запросу
67
Pipe, Overflow art. 5VN-24318-10-00
По запросу
68
Clamp art. 90464-09022-00
По запросу
69
Pipe 17 art. 5VN-243A3-00-00
По запросу
70
Pipe 18 art. 5VN-243A4-00-00
По запросу
71
Stay art. 5VN-24662-10-00
По запросу
72
Nut, Crown art. 90176-05054-00
По запросу
