модель 2009 года
- Модель Road Star
- Код модели ROAD STAR SILVERADO S (XV17ATSYCG) CA

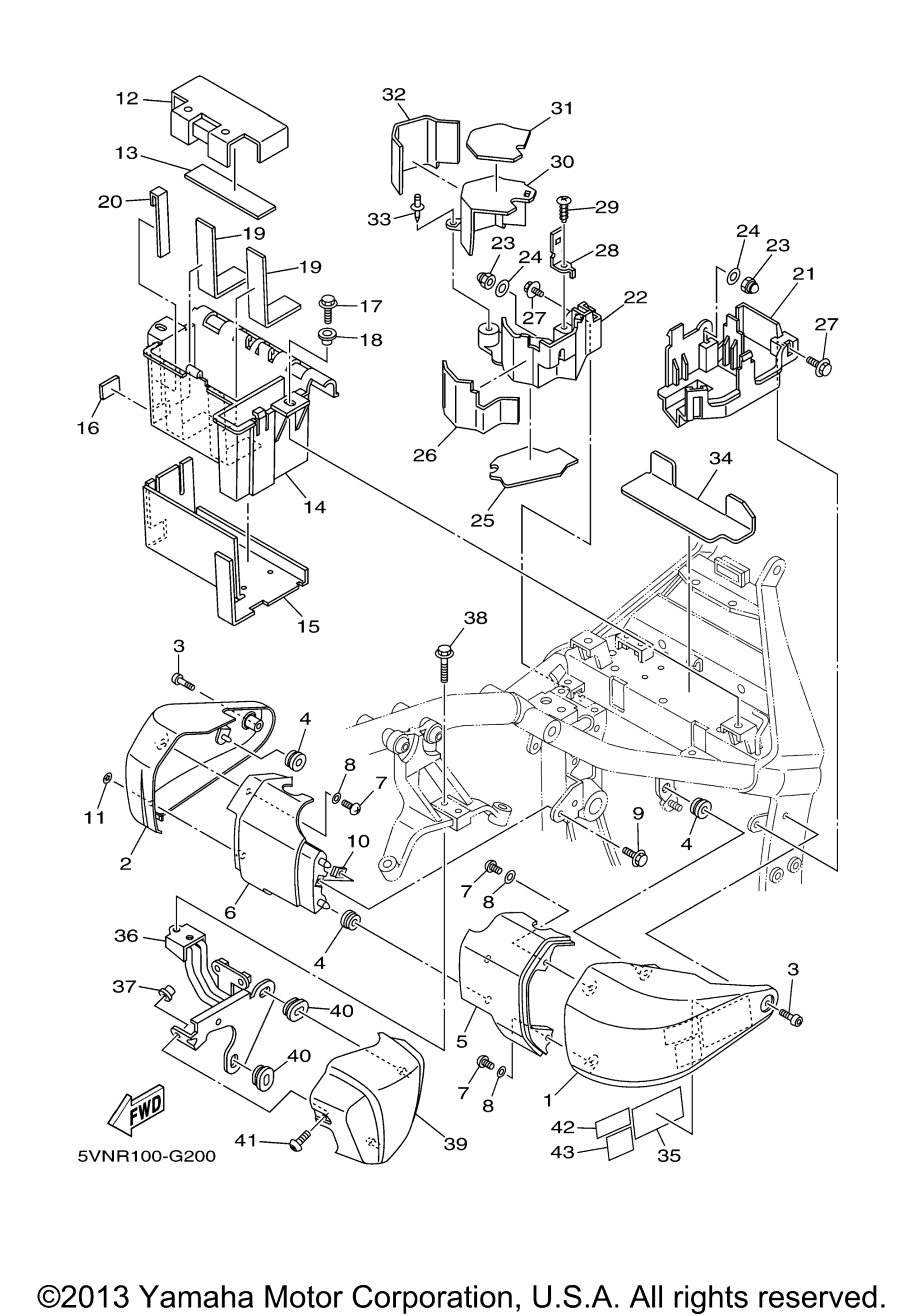

Схема боковой крышки для ROAD STAR SILVERADO S (XV17ATSYCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 FOR LGM3 art. 4WM-21711-01-PJ
По запросу
2
Cover, Side 2 FOR LGM3 art. 4WM-21721-00-PJ
По запросу
3
Screw art. 90149-06328-00
По запросу
4
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
5
Cover 9 FOR LGM3 art. 4WM-2117X-00-PK
По запросу
6
Cover 10 FOR LGM3 art. 4WM-2117Y-00-PK
По запросу
7
Screw, Pan Head art. 98507-06014-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Болт с фланцем art. 95027-06012-00
По запросу
10
Гайка art. 90183-06100-00
По запросу
11
Nut, Spring art. 90183-05068-00
По запросу
12
Cover, Battery art. 5VN-82129-00-00
По запросу
13
Damper, Locating 1 art. 5PX-21778-00-00
По запросу
14
Box, Battery art. 5VN-2177G-00-00
По запросу
15
Seal 1 art. 5VN-21732-10-00
По запросу
16
Seal, Battery art. 5VN-82118-00-00
По запросу
17
Bolt, Flange art. 95817-06014-00
По запросу
18
Collar art. 90387-07717-00
По запросу
19
Damper art. 5VN-21746-00-00
По запросу
20
Прокладка амортизирующая Yamaha art. 1AE-2834E-00-00
от 788 ₽
21
Stay, Side Cover 1 art. 5VN-2172E-00-00
По запросу
22
Stay, Side Cover 2 art. 5VN-2174E-00-00
По запросу
23
Nut, Crown art. 90176-06003-00
По запросу
24
Washer, Plate art. 90201-06013-00
По запросу
25
Seal, 2 art. 5VN-216A2-00-00
По запросу
26
Seal, 3 art. 5VN-216A3-00-00
По запросу
27
Bolt, With Washer art. 90119-06117-00
По запросу
28
Clamp, Coupler art. 5VN-82523-00-00
По запросу
29
Винт Yamaha art. 97707-50014-00
от 830 ₽
30
Cover, Cap art. 5VN-8234W-00-00
По запросу
31
Seal, 4 art. 5VN-216A4-00-00
По запросу
32
Seal art. 5VN-21669-00-00
По запросу
33
Rivet art. 90269-06001-00
По запросу
34
Sheet 2 art. 5VN-21267-10-00
По запросу
35
Plate, Epa (Non California) art. 5VN-2179W-50-00
По запросу
35
Plate, Epa (California) art. 5VN-2176P-51-00
По запросу
36
Bracket 3 art. 5VN-2175V-00-00
По запросу
37
Гайка Yamaha art. 90179-05003-00
от 690 ₽
38
Bolt, Flange art. 95822-06025-00
По запросу
39
Cover, Side 3 art. 5VN-21731-00-00
По запросу
40
Втулка Yamaha art. 90480-01558-00
По запросу
41
Винт Yamaha art. 90149-05299-00
от 578 ₽
42
Plate, Routing art. 4YN-21684-00-00
По запросу
43
Plate, Routing 2 art. 5PX-21686-00-00
По запросу
