модель 2009 года
- Модель Road Star
- Код модели ROAD STAR SILVERADO S (XV17ATSYCG) CA

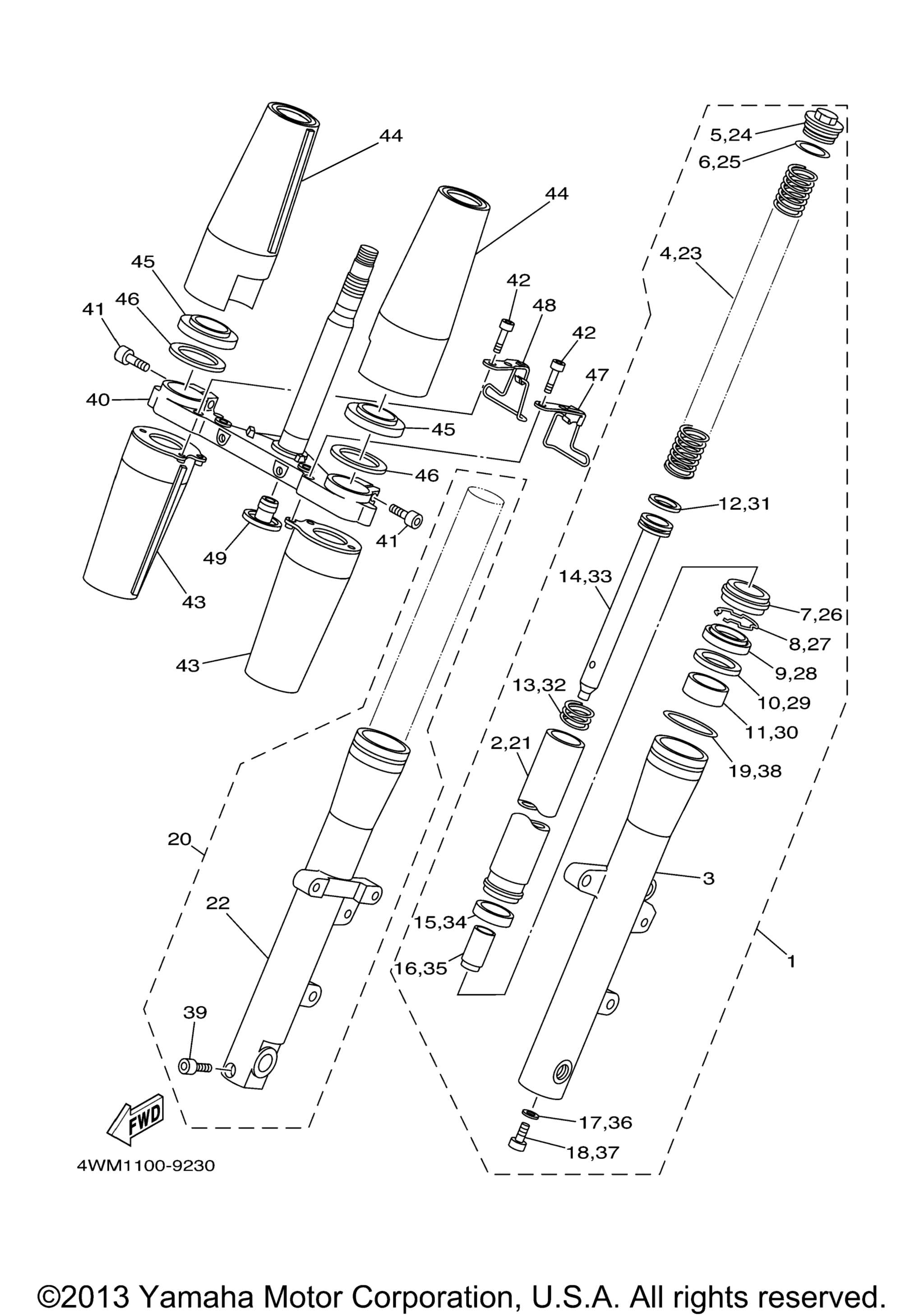

Схема передней вилки для ROAD STAR SILVERADO S (XV17ATSYCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5MB-23102-00-00
По запросу
2
. .Inner Tube Comp.1 art. 4WM-23110-00-00
По запросу
3
. .Tube, Outer (L.H) art. 5MB-23126-00-00
По запросу
4
. .Spring, Front Fork art. 4WM-23141-00-00
По запросу
5
. .Bolt, Cap art. 5MB-23111-00-00
По запросу
6
. .O-Ring art. 4NK-23147-00-00
По запросу
7
. .Seal, Dust art. 4NK-23144-00-00
По запросу
8
. .Ring, Snap art. 34L-23153-00-00
По запросу
9
. .Oil Seal art. 4NK-23145-00-00
По запросу
10
. .Washer, Oil Seal art. 4NK-23146-00-00
По запросу
11
. .Metal, Slide 1 art. 4NK-23125-00-00
По запросу
12
. .Ring, Piston art. 4NK-23157-00-00
По запросу
13
. .Spring, Rebound art. 4NK-23151-00-00
По запросу
14
. .Piston, Front Fork art. 4WM-23171-00-00
По запросу
15
. .Metal, Slide 2 art. 4NK-23135-01-00
По запросу
16
. .Spacer, Oil Lock art. 4WM-23166-00-00
По запросу
17
. .Gasket, Drain Plug art. 3MA-23163-10-00
По запросу
18
. .Bolt, Hexagon Socket Head art. 4NK-23181-00-00
По запросу
19
. .Guide, Boot art. 4NK-23193-00-00
По запросу
20
Front Fork Assy (R.H) art. 5MB-23103-00-00
По запросу
21
. .Inner Tube Comp.1 art. 4WM-23110-00-00
По запросу
22
. .Tube, Outer (R.H) art. 5MB-23136-00-00
По запросу
23
. .Spring, Front Fork art. 4WM-23141-00-00
По запросу
24
. .Bolt, Cap art. 5MB-23111-00-00
По запросу
25
. .O-Ring art. 4NK-23147-00-00
По запросу
26
. .Seal, Dust art. 4NK-23144-00-00
По запросу
27
. .Ring, Snap art. 34L-23153-00-00
По запросу
28
. .Oil Seal art. 4NK-23145-00-00
По запросу
29
. .Washer, Oil Seal art. 4NK-23146-00-00
По запросу
30
. .Metal, Slide 1 art. 4NK-23125-00-00
По запросу
31
. .Ring, Piston art. 4NK-23157-00-00
По запросу
32
. .Spring, Rebound art. 4NK-23151-00-00
По запросу
33
. .Piston, Front Fork art. 4WM-23171-00-00
По запросу
34
. .Metal, Slide 2 art. 4NK-23135-01-00
По запросу
35
. .Spacer, Oil Lock art. 4WM-23166-00-00
По запросу
36
. .Gasket, Drain Plug art. 3MA-23163-10-00
По запросу
37
. .Bolt, Hexagon Socket Head art. 4NK-23181-00-00
По запросу
38
. .Guide, Boot art. 4NK-23193-00-00
По запросу
39
. .Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
40
Under Bracket Comp art. 4WM-23340-01-00
По запросу
41
Bolt, Hexagon Socket Head art. 91317-08030-00
По запросу
42
Bolt, Hexagon Socket Head art. 4NK-23181-10-00
По запросу
43
Cover, Under 1 art. 5MB-23123-00-00
По запросу
44
Cover, Upper 1 art. 5MB-23121-00-00
По запросу
45
Gasket art. 4NK-23163-00-00
По запросу
46
Washer, Felt art. 4NK-23165-00-00
По запросу
47
Holder, Brake Hose 2 art. 4WM-25876-00-00
По запросу
48
Holder, Brake Hose art. 4WM-25887-00-00
По запросу
49
Cover, Under 1 art. 4KM-23123-01-00
По запросу
