модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17ACG) CA

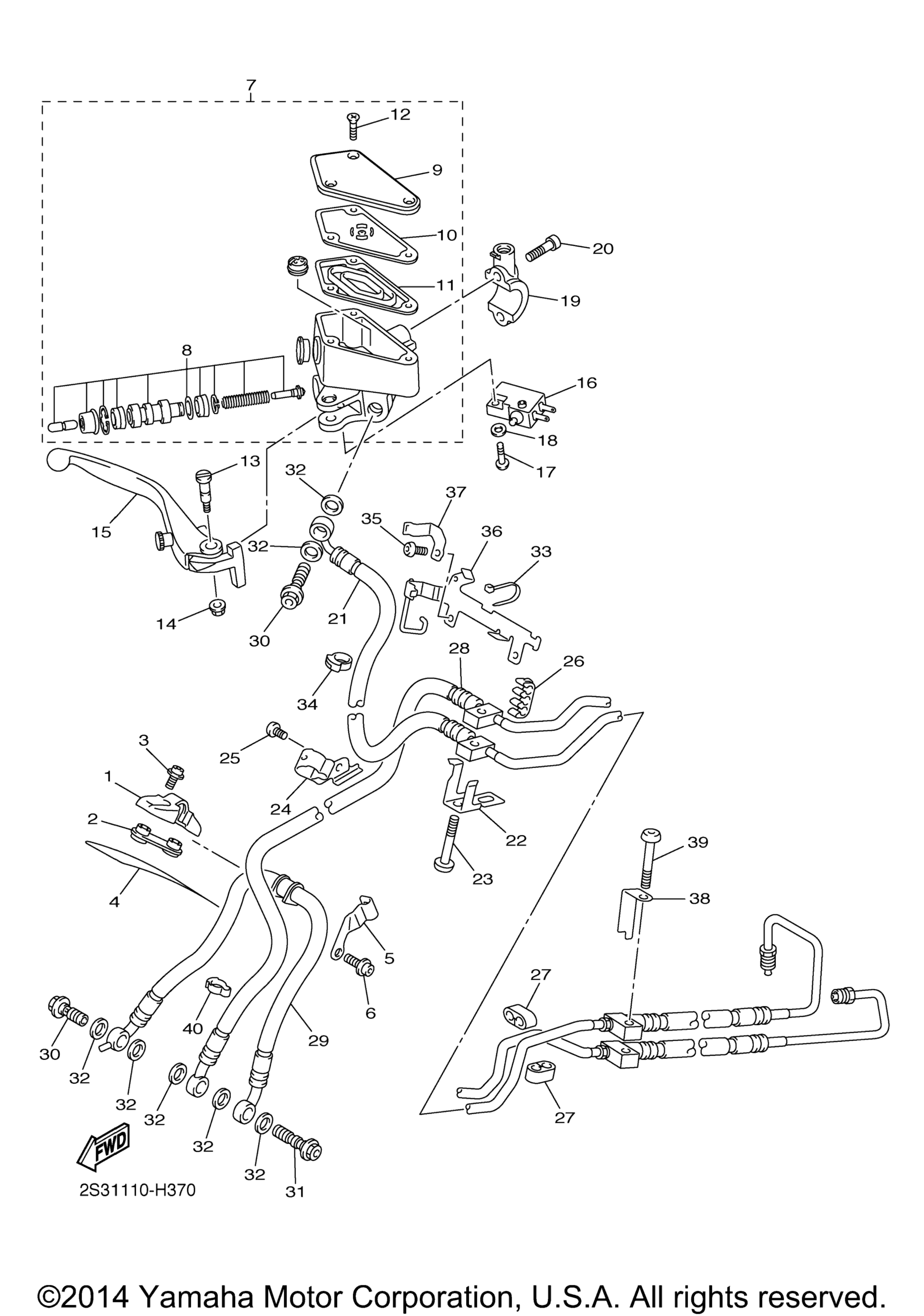

Схема переднего главного цилиндра тормоза для VMAX (VMX17ACG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp art. 2S3-215A3-00-00
По запросу
2
Stay 1 art. 2S3-21587-00-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-06302-00
По запросу
4
Seal 1 art. 4TP-21575-00-00
По запросу
5
Holder, Wire 2 art. 2S3-21598-00-00
По запросу
6
Bolt, Hexagon Socket Head art. 91314-06010-00
По запросу
7
Master Cylinder Sub Assy art. 2S3-W2587-00-00
По запросу
8
. .Cylinder Kit, Master art. 2S3-W0041-00-00
По запросу
9
. .Cap, Reservoir art. 5YU-25852-10-00
По запросу
10
. . Bush, Diaphragm art. 5YU-25855-10-00
По запросу
11
. .Diaphragm, Reservoir art. 5YU-25854-10-00
По запросу
12
. .Screw art. 5VS-2589H-00-00
По запросу
13
Bolt, Lever art. 5VY-2589F-01-00
По запросу
14
Nut, Cover art. 5VS-2586F-00-00
По запросу
15
Lever 2 art. 2S3-83922-00-00
По запросу
16
.Front Stop Switch Assy art. 5D3-83980-00-00
По запросу
17
.Screw, Pan Head art. 98580-04014-00
По запросу
18
.Washer, Plate art. 92990-04600-00
По запросу
19
Holder 2 art. 5YU-2639F-00-00
По запросу
20
Bolt art. 5VS-26332-00-00
По запросу
21
Brake Hose Assy art. 2S3-2584A-00-00
По запросу
22
Holder, Brake Hose 5 art. 2S3-2588F-00-00
По запросу
23
Bolt, Button Head art. 92012-06045-00
По запросу
24
Holder 2 art. 2S3-2639F-00-00
По запросу
25
Болт Yamaha art. 92012-06010-00
По запросу
26
Clamp art. 90464-07M05-00
По запросу
27
Damper art. 2S3-26113-00-00
По запросу
28
Hose, Brake art. 2S3-2584B-00-00
По запросу
29
Hose, Brake 2 art. 2S3-25873-00-00
По запросу
30
Bolt, Union art. 90401-10172-00
По запросу
31
Bolt, Union art. 90401-10042-00
По запросу
32
Gasket art. 90430-10005-00
По запросу
33
Clamp art. 1UA-82591-00-00
По запросу
34
Clamp art. 90464-16003-00
По запросу
35
Bolt, Button Head art. 92012-06014-00
По запросу
36
Holder, Brake Hose 1 art. 2S3-25875-00-00
По запросу
37
Holder, Brake Hose 2 art. 2S3-25876-00-00
По запросу
38
Holder, Brake Hose art. 2S3-25887-00-00
По запросу
39
Bolt, Button Head art. 92017-06040-00
По запросу
40
Clamp art. 90464-12013-00
По запросу
