модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17ACG) CA

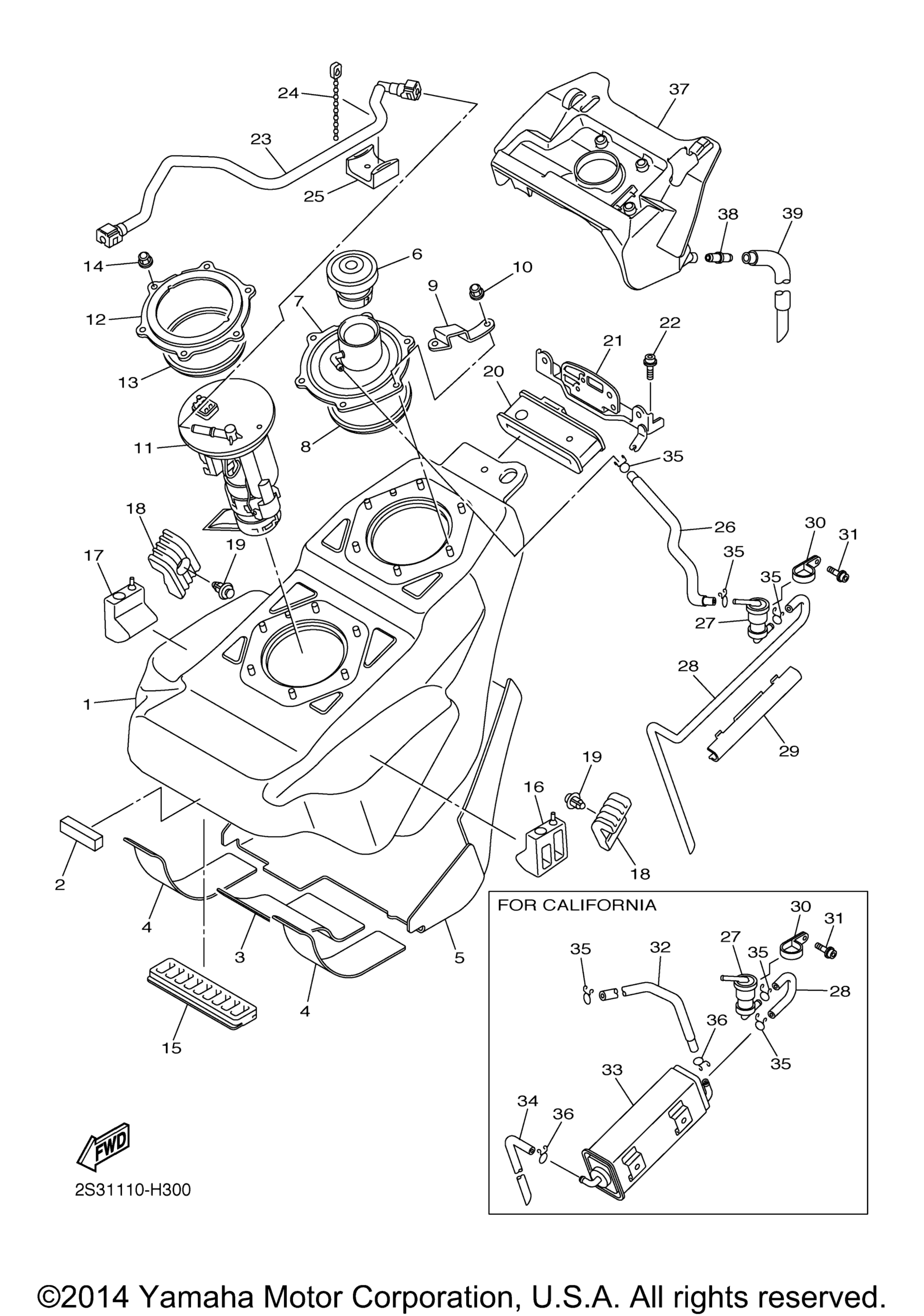

Схема топливного бака для VMAX (VMX17ACG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 2S3-24110-00-00
По запросу
2
Damper 2 art. 2C0-2139U-00-00
По запросу
3
Damper, Plate 2 art. 2S3-2414J-00-00
По запросу
4
Damper, Plate 3 art. 2S3-2414K-00-00
По запросу
5
Damper, Side Cover art. 2S3-24145-00-00
По запросу
6
Cap Assy art. 54K-24602-10-00
По запросу
7
Filler Tube Comp art. 2S3-21350-01-00
По запросу
8
O-Ring art. 2S3-24486-00-00
По запросу
9
Plate, Fitting art. 2S3-2411F-00-00
По запросу
10
Nut art. 95307-06800-00
По запросу
11
Fuel Pump Comp art. 2S3-13907-03-00
По запросу
12
Bracket, Fuel Pump art. 1S3-24491-10-00
По запросу
13
O-Ring art. 2S3-24486-00-00
По запросу
14
Nut art. 95307-06800-00
По запросу
15
Damper, Locating 1 art. 2S3-24181-00-00
По запросу
16
Damper, Locating 2 art. 2S3-24182-00-00
По запросу
17
Damper, Locating 2 art. 2S3-24182-10-00
По запросу
18
Damper, Locating 3 art. 2S3-24183-00-00
По запросу
19
Пистон Yamaha art. 90269-06081-00
от 788 ₽
20
Damper, Locating 4 art. 2S3-24184-00-00
По запросу
21
Bracket, Tank Fitting art. 2S3-2413Y-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
23
Pipe, Fuel 1 art. 2S3-13971-00-00
По запросу
24
Band art. 80L-26397-00-00
По запросу
25
Holder, Damper art. 2S3-24144-00-00
По запросу
26
Pipe, Fuel 1 art. 2S3-24311-00-00
По запросу
27
Roll Over Valve Assy art. 2C0-24180-00-00
По запросу
28
Pipe 2 art. 2S3-24312-10-00
По запросу
28
Pipe 2 FOR CALIFORNIA art. 2S3-24312-00-00
По запросу
29
Protector, Pipe art. 2S3-24327-00-00
По запросу
30
Зажим Yamaha art. 90464-15014-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
32
Pipe 3 FOR CALIFORNIA art. 2S3-24313-00-00
По запросу
33
Canister Assy FOR CALIFORNIA art. 2S3-24170-00-00
По запросу
34
Pipe 4 FOR CALIFORNIA art. 2S3-24314-00-00
По запросу
35
Clip art. 90467-09002-00
По запросу
36
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
37
Cover, Filler art. 2S3-2414A-00-00
По запросу
38
Boss, Connector art. 4JP-21753-00-00
По запросу
39
Pipe, Overflow art. 2S3-24318-00-00
По запросу
