модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17ACG) CA

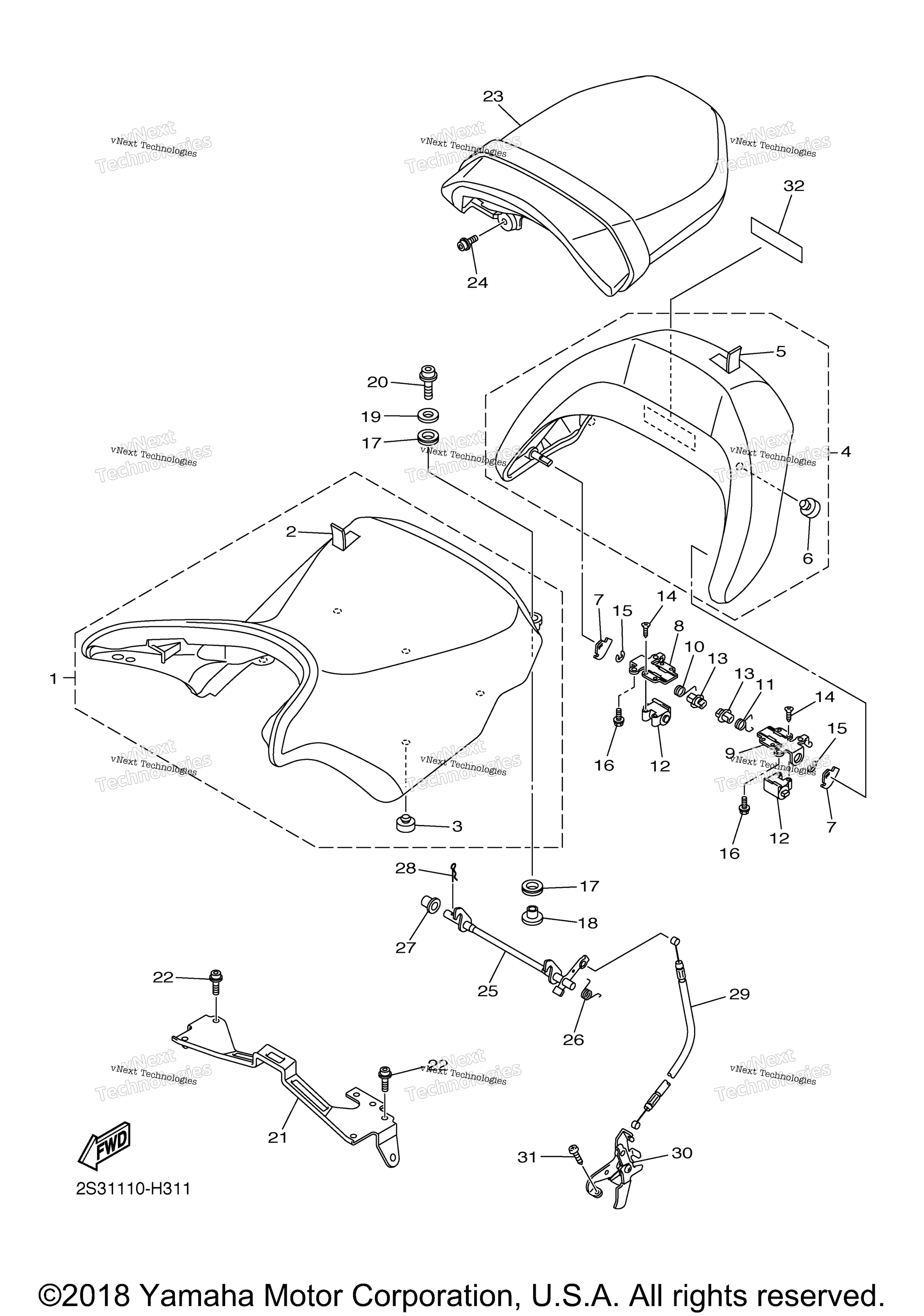

Схема сиденья для VMAX (VMX17ACG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 2S3-24710-01-00
По запросу
2
. .Seat Cover Comp art. 2S3-2470F-01-00
По запросу
3
. . .Pad, Seat art. 2GH-24741-01-00
По запросу
4
Seat Back Assy art. 2S3-24790-00-00
По запросу
5
. . .Seat Cover Assy art. 2S3-2477A-00-00
По запросу
6
. .Damper, Seat art. 2S3-24723-00-00
По запросу
7
Крючок сиденья Yamaha art. 2S3-24754-00-00
от 788 ₽
8
Bracket, Seat Lever 1 art. 2S3-2475H-00-00
По запросу
9
Bracket, Seat Lever 2 art. 2S3-2475J-00-00
По запросу
10
Spring art. 2S3-2479A-00-00
По запросу
11
Sprg. 2 art. 2S3-2479E-00-00
По запросу
12
Rotor Assy art. 2S3-24799-00-00
По запросу
13
Stopper art. 2S3-24768-00-00
По запросу
14
Screw, Tapping art. 97707-40610-00
По запросу
15
Circlip art. 99080-04600-00
По запросу
16
Bolt, Flange art. 95812-06010-00
от 578 ₽
17
Damper, Seat art. 2S3-24747-00-00
По запросу
18
Collar art. 90387-06175-00
По запросу
19
Washer, Plate art. 90201-06033-00
По запросу
20
Bolt art. 90109-06031-00
По запросу
21
Bracket, Seat art. 2S3-24748-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
23
Tandem Seat Assy art. 2S3-24750-02-00
По запросу
24
Bolt, Hexagon Socket Head art. 90110-06302-00
По запросу
25
Lever, Seat art. 2S3-24776-01-00
По запросу
26
Spring art. 2S3-24758-00-00
По запросу
27
Collar art. 90387-08M19-00
По запросу
28
Clip art. 90468-16001-00
По запросу
29
Cable, Seat Lock art. 5PX-2478E-00-00
По запросу
30
Seat Lever Assy art. 2S3-24760-00-00
По запросу
31
Screw, Tapping art. 97780-50116-00
По запросу
32
Label, Caution ENGLISH art. 5PW-2415E-12-00
По запросу
