модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17ACG) CA

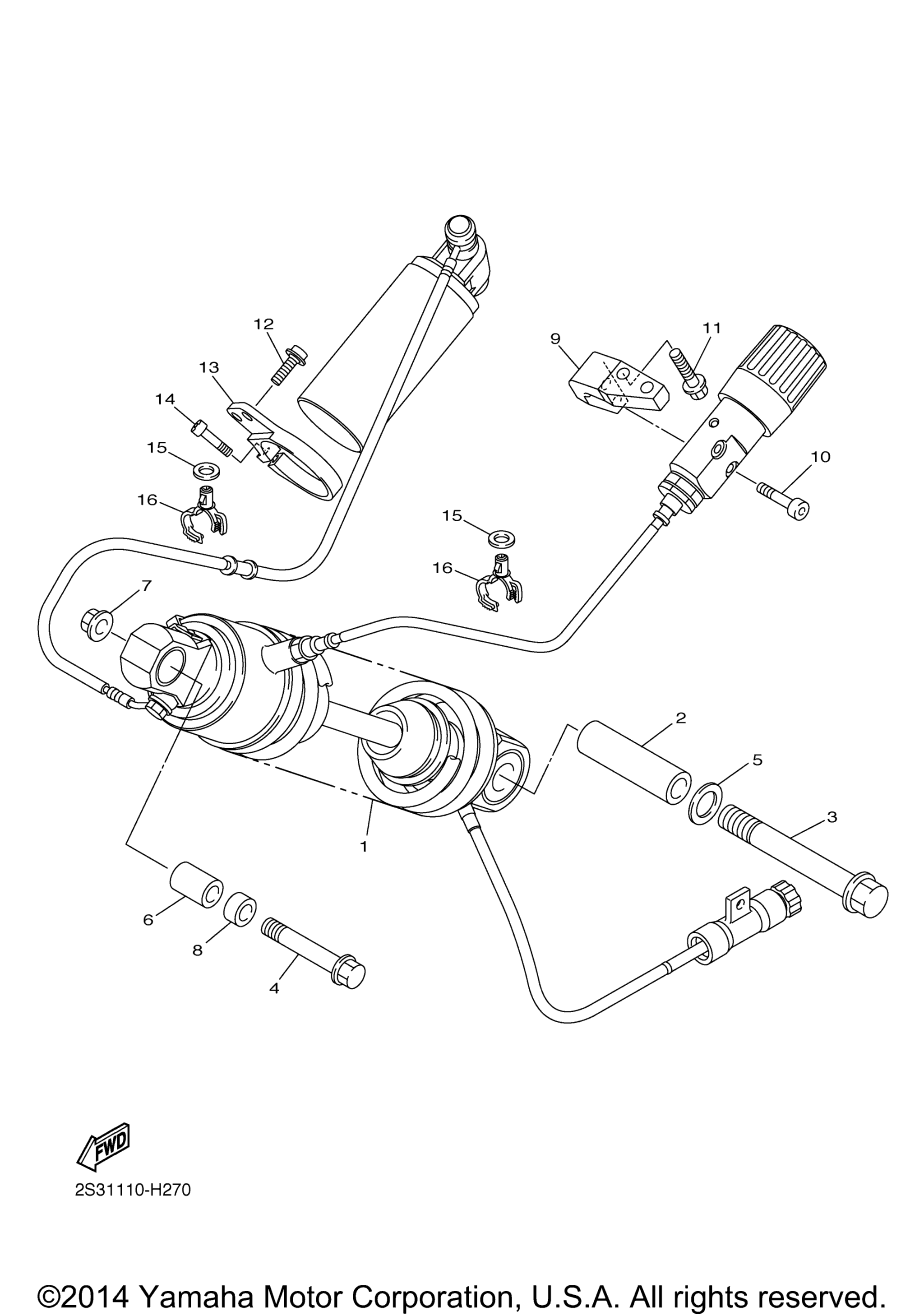

Схема задней подвески для VMAX (VMX17ACG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Shock Absorber Assy, Rear art. 2S3-22210-00-00
По запросу
2
Collar art. 90387-14013-00
По запросу
3
Bolt, Flange art. 90105-14006-00
По запросу
4
Bolt, Flange art. 90105-10402-00
По запросу
5
Шайба поворотного кулака Yamaha art. 90201-16022-00
По запросу
6
Collar art. 90387-1012A-00
По запросу
7
Гайка Yamaha art. 95607-10200-00
от 420 ₽
8
Bush, Solid art. 90380-10005-00
По запросу
9
Bracket art. 2S3-27332-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-05025-00
По запросу
11
Bolt, Flange art. 90105-06148-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-06387-00
По запросу
13
Brkt art. 2S3-27333-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-05020-00
По запросу
15
Washer, Plate art. 90201-06105-00
По запросу
16
Хомут Yamaha art. 90464-18002-00
от 987 ₽
