модель 2011 года
- Модель XT250
- Код модели XT250 (XT250A)

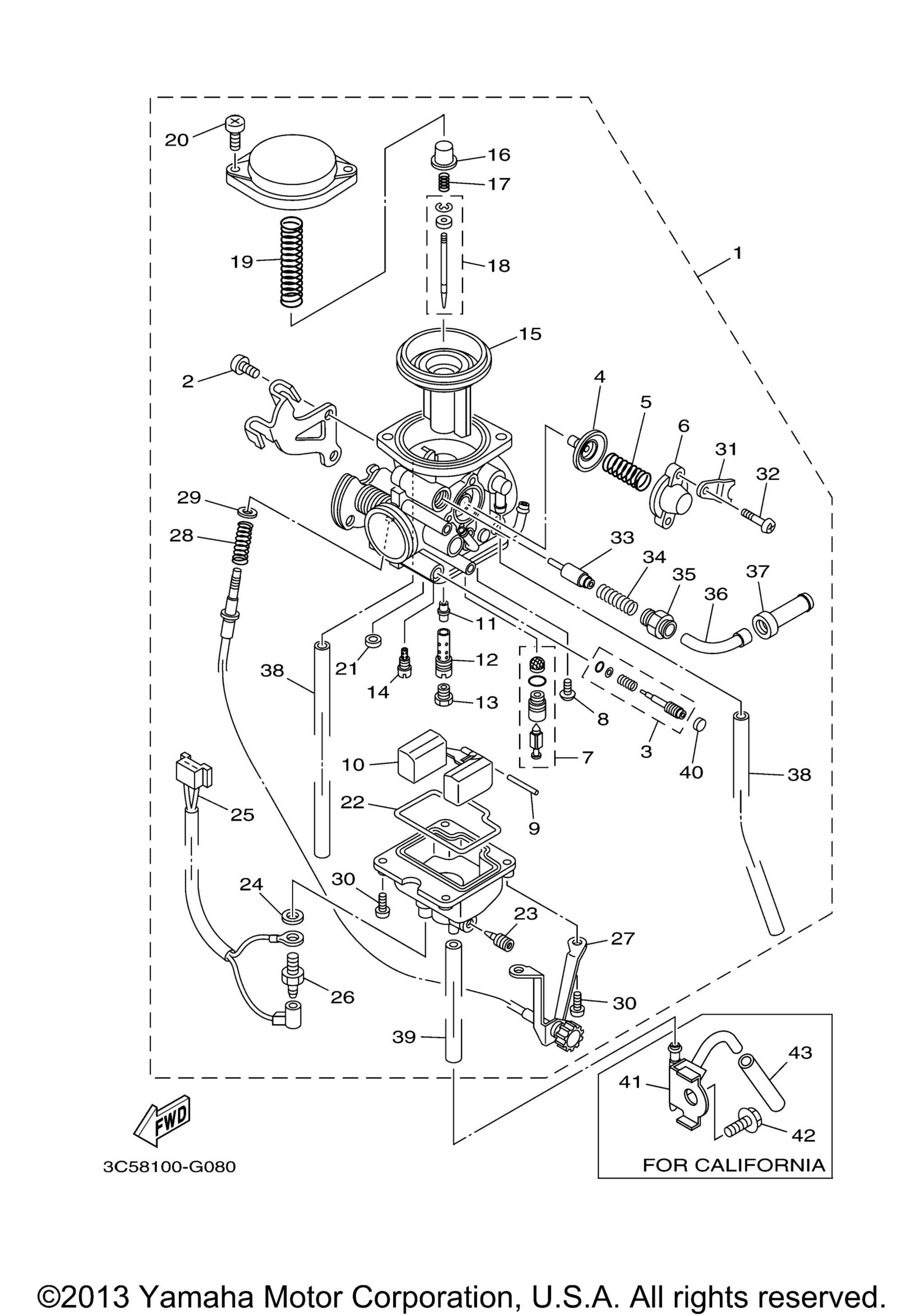

Схема карбюратора для XT250 (XT250A)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 FOR CAL art. 3C5-14301-01-00
По запросу
1
Carburetor Assy 1 FOR U49 art. 3C5-14301-11-00
По запросу
2
. .Screw, Pan Head art. 5XT-14325-00-00
По запросу
3
. .Pilot Screw Set art. 5LB-14105-00-00
По запросу
4
. .Diaphragm Assy 1 art. 5LB-14368-00-00
По запросу
5
. .Spring art. 5LB-14589-00-00
По запросу
6
. .Cover 1 art. 5LB-14293-00-00
По запросу
7
. .Needle Valve Assy art. 5XT-14390-10-00
По запросу
8
. .Screw, Pan Head art. 5XT-14325-10-00
По запросу
9
. .Pin, Float art. 5LB-14386-00-00
По запросу
10
. .Float art. 5LB-14385-00-00
По запросу
11
. .Nozzle, Main art. 5XT-14341-00-00
По запросу
12
. .Nozzle, Main art. 5XT-14341-10-00
По запросу
13
. .Jet, Main (#135) art. 288-14343-68-00
По запросу
14
. . Jet, Pilot (#34) art. 5LB-14342-17-00
По запросу
15
. .Suction Piston Assy art. 5XT-1434A-00-00
По запросу
16
. .Seat, Spring art. 5LB-14936-00-00
По запросу
17
. .Spring art. 5LB-14275-00-00
По запросу
18
. .Needle art. 3C5-14336-00-00
По запросу
19
. .Spring art. 5XT-14286-00-00
По запросу
20
. .Screw art. 5LB-14216-00-00
По запросу
21
. Plug art. 50M-14355-01-00
По запросу
22
. .Gasket, Float Chamber art. 5LB-14384-00-00
По запросу
23
. .Screw, Air Adjusting art. 5XT-14323-00-00
По запросу
24
. Washer, Plate art. 90201-08016-00
По запросу
25
Кабель электрический Yamaha art. 5XT-82509-00-00
от 1 596 ₽
26
. Heater Assy (15W) art. 5FU-83790-00-00
По запросу
27
. .Screw, Throttle art. 5XT-14321-00-00
По запросу
28
. .Spring, Throttle Stop art. 2JX-14333-00-00
По запросу
29
. .Washer, Plain art. 5LB-14357-00-00
По запросу
30
. .Screw art. 5LB-14592-00-00
По запросу
31
. .Bracket 2 art. 5XT-14292-00-00
По запросу
32
. .Screw, Lever Fitting art. 214-24535-00-00
По запросу
33
. .Plunger, Starter art. 5XT-14371-10-00
По запросу
34
. .Spring, Plunger art. 5XT-14335-00-00
По запросу
35
. .Cap, Plunger art. 5XT-14374-00-00
По запросу
36
. .Pipe 1 art. 5XT-14348-00-00
По запросу
37
. .Cap art. 1JK-14363-00-00
По запросу
38
. .Pipe art. 3C5-14148-00-00
По запросу
39
. .Pipe, Over Flow 1 art. 3C5-14196-00-00
По запросу
40
. .Plug art. 3C5-14355-00-00
По запросу
41
Pipe FOR CAL art. 3C5-14193-00-00
По запросу
42
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
43
Трубка L200 art. 90445-07176-00
По запросу
