модель 2011 года
- Модель XT250
- Код модели XT250 (XT250A)

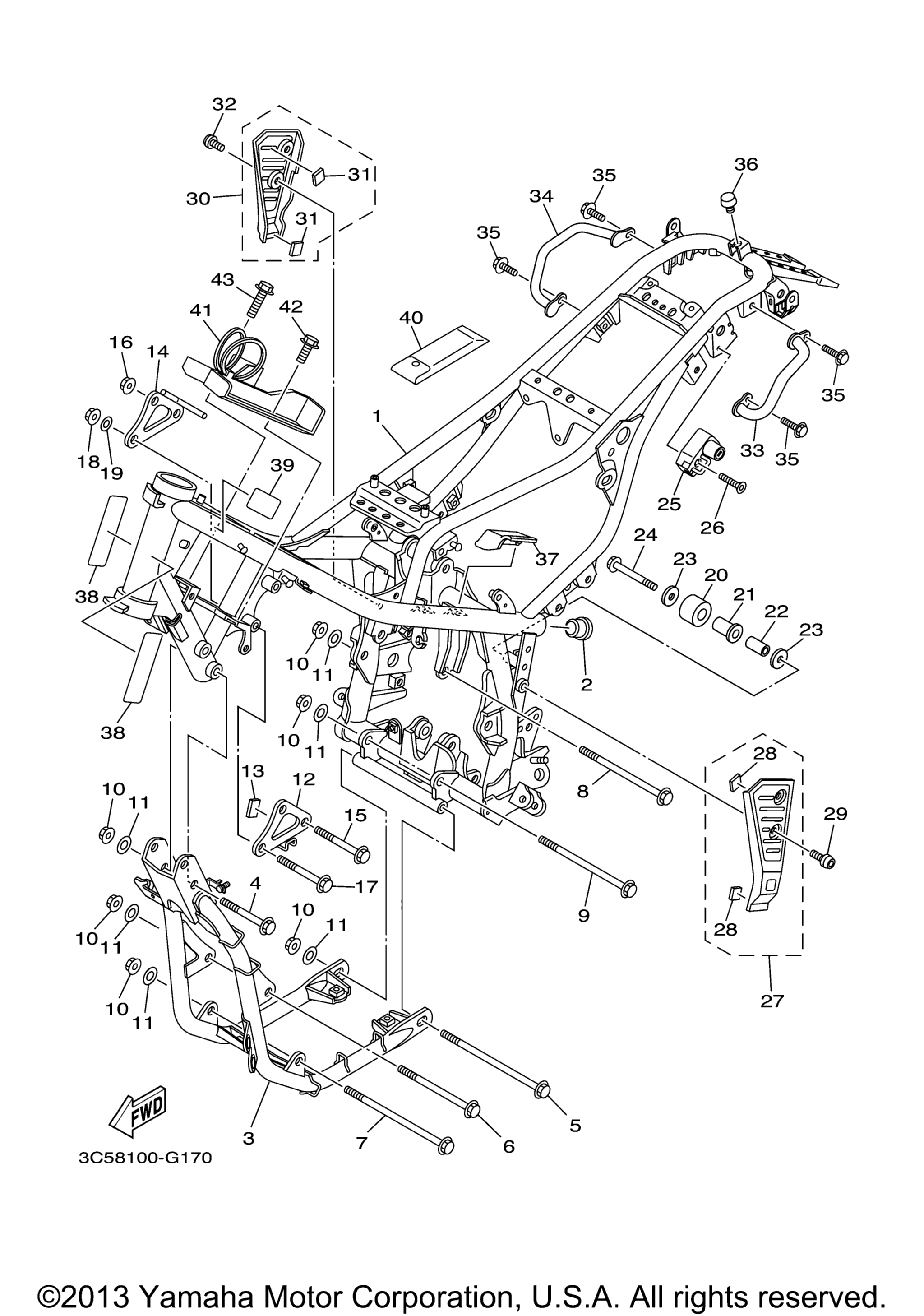

Схема рамы для XT250 (XT250A)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp FOR CAL art. 3C5-21110-20-00
По запросу
1
Frame Comp FOR U49 art. 3C5-21110-30-00
По запросу
2
Plug art. 90338-26004-00
По запросу
3
Down Tube Comp FOR CAL art. 3C5-21140-10-00
По запросу
3
Down Tube Comp FOR U49 art. 3C5-21140-20-00
По запросу
4
Bolt, Flange art. 90105-10788-00
По запросу
5
Болт с фланцем art. 90105-10300-00
По запросу
6
Bolt, Flange art. 90105-10111-00
По запросу
7
Bolt, Flange art. 90105-10118-00
По запросу
8
Bolt, Flange art. 90105-10110-00
По запросу
9
Bolt, Flange art. 90105-10114-00
По запросу
10
Nut art. 90179-10658-00
По запросу
11
Шайба, пластина art. 90201-101J1-00
По запросу
12
Stay, Engine 2 FOR U49 art. 3C5-21315-00-00
По запросу
12
Stay, Engine 2 FOR CAL art. 3C5-21315-10-00
По запросу
13
Damper 2 art. 51Y-21639-00-00
По запросу
14
Stay, Engine 3 art. 3C5-21316-00-00
По запросу
15
Bolt, Flange art. 90105-10116-00
По запросу
16
Nut art. 90179-10658-00
По запросу
17
Bolt, Flange art. 90105-08102-00
По запросу
18
Nut art. 90179-08674-00
По запросу
19
Washer, Plate art. 90201-086P8-00
По запросу
20
Ролик натяжителя цепи Yamaha art. 10V-22178-00-00
По запросу
21
Bush art. 10V-22184-00-00
По запросу
22
Collar art. 90387-08024-00
По запросу
23
Washer, Plate art. 90201-081R9-00
По запросу
24
Bolt, Flange art. 95027-08045-00
По запросу
25
Helmet Hanger Assy art. 4R8-21308-01-00
По запросу
26
Screw, Countersunk art. 90149-06154-00
По запросу
27
Cover Assy 1 art. 3C5-2110M-01-00
По запросу
28
. .Damper art. 5XT-2139X-01-00
По запросу
29
Screw art. 90149-06298-00
По запросу
30
Cover Assy 2 art. 3C5-2110N-01-00
По запросу
31
. .Damper art. 5XT-2139X-01-00
По запросу
32
Screw art. 90149-06298-00
По запросу
33
Handle, Standing art. 3C5-21165-00-00
По запросу
34
Stay, Rear art. 3C5-21275-00-00
По запросу
35
Болт с фланцем art. 95817-08016-00
По запросу
36
Подушка Yamaha art. 5RU-24768-00-00
от 420 ₽
37
Cover 3 art. 3C5-2117N-00-00
По запросу
38
Seal art. 5XT-21268-00-00
По запросу
39
Plate, Routing 2 FOR CAL art. 1BF-21686-00-00
По запросу
40
Tool Kit art. 3C5-28100-01-00
По запросу
41
Tool Box Comp art. 5XT-21107-01-00
По запросу
42
Болт с фланцем art. 95027-06012-00
По запросу
43
Болт Yamaha art. 95027-06035-00
По запросу
