модель 2011 года
- Модель XT250
- Код модели XT250 (XT250A)

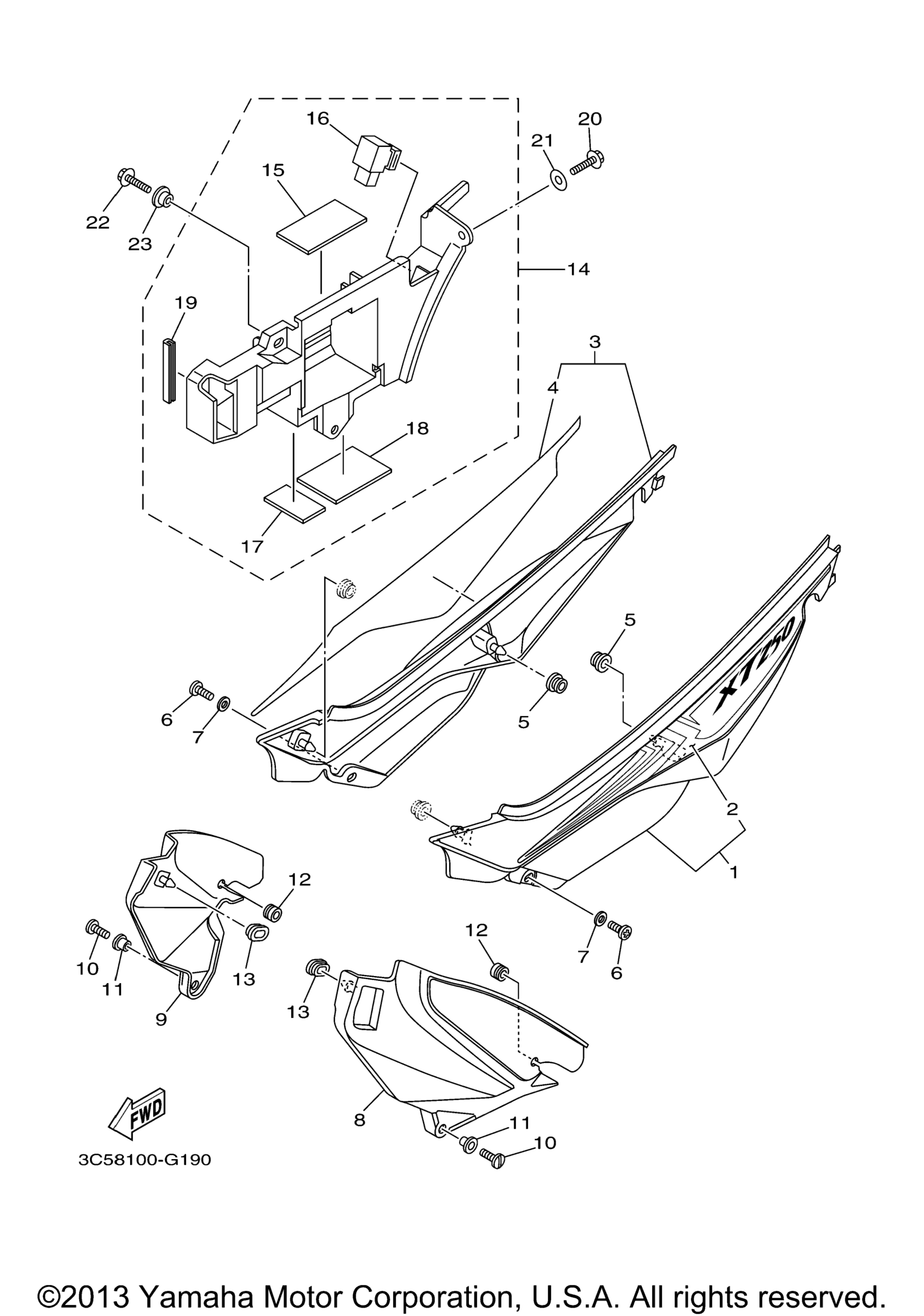

Схема боковой крышки для XT250 (XT250A)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 art. 3C5-Y2171-G0-00
По запросу
2
. .Graphic, 1 art. 3C5-2173E-C0-00
По запросу
3
Cover, Side 2 art. 3C5-Y2172-G0-00
По запросу
4
. .Graphic, 2 art. 3C5-2173F-C0-00
По запросу
5
Втулка Yamaha art. 90480-01558-00
По запросу
6
Screw art. 90149-06298-00
По запросу
7
Washer, Plate art. 90201-06020-00
По запросу
8
Cover, Side 3 art. 3C5-21731-00-00
По запросу
9
Cover, Side 4 art. 3C5-21741-00-00
По запросу
10
Screw, Oval Fillister art. 90146-06014-00
По запросу
11
Collar art. 90387-06048-00
По запросу
12
Grommet art. 90480-10334-00
По запросу
13
Grommet art. 90480-01401-00
По запросу
14
Battery Box Assy art. 3C5-8210E-00-00
По запросу
15
. Damper, Plate 1 art. 5EJ-2414H-00-00
По запросу
16
. Flasher Relay Assy art. 4MY-83350-03-00
По запросу
17
. .Seal 1 art. 5XT-21732-00-00
По запросу
18
. .Seal 2 art. 5XT-21735-00-00
По запросу
19
. .Mold, Fuel Tank art. 31A-24188-01-00
По запросу
20
Болт Yamaha art. 95817-06010-00
от 578 ₽
21
Washer, Plate art. 90201-06095-00
По запросу
22
Bolt, Flange art. 95817-06014-00
По запросу
23
Collar art. 90387-06066-00
По запросу
