модель 2011 года
- Модель XT250
- Код модели XT250 (XT250A)

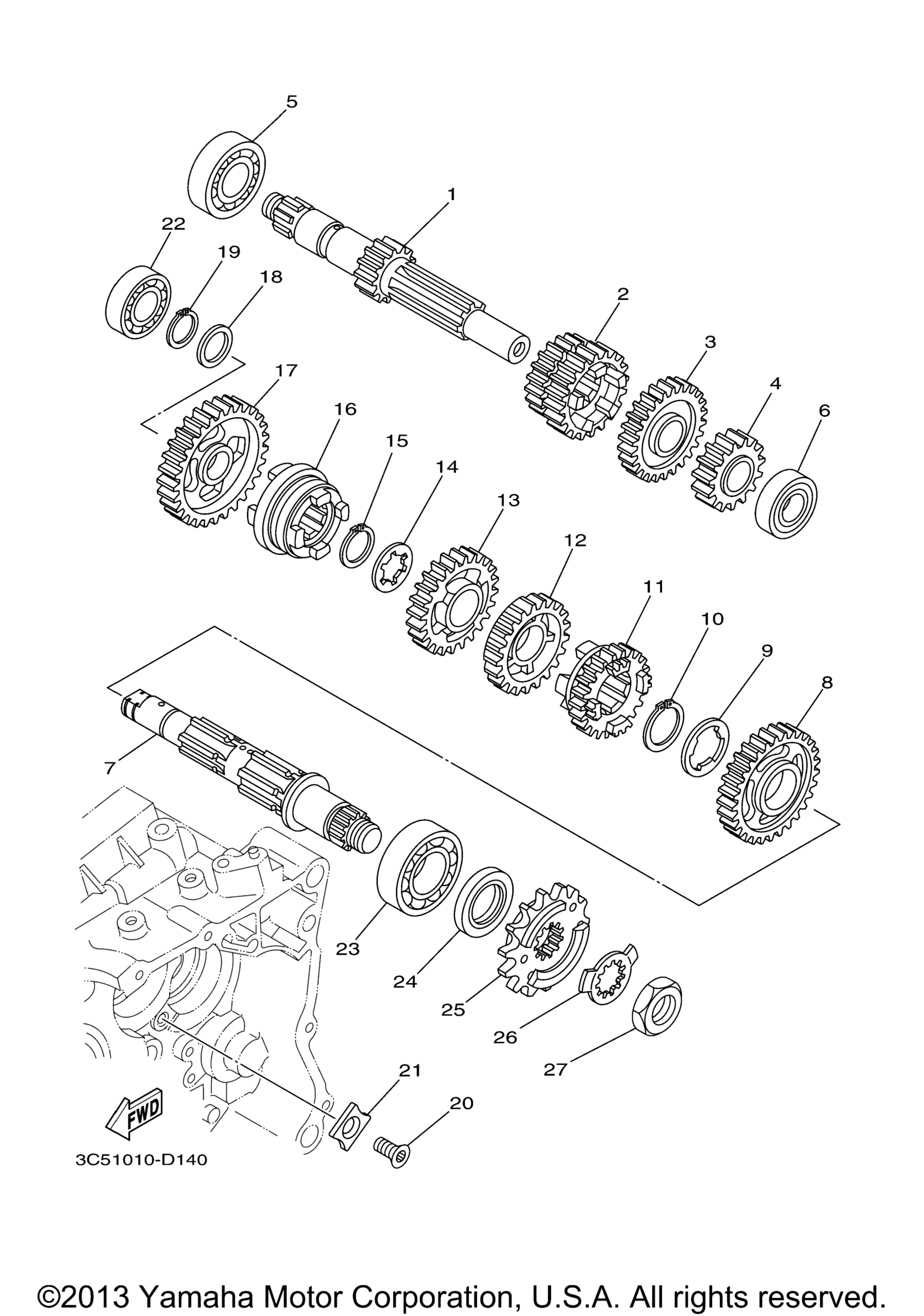

Схема трансмиссии для XT250 (XT250A)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (13T) art. 5XT-17411-00-00
По запросу
2
Gear, 3Rd Pinion (22T/28T) art. 5XT-17131-00-00
По запросу
3
Gear, 5Th Pinion (28T) art. 5XT-17151-10-00
По запросу
4
Gear, 2Nd Pinion (16T) art. 51Y-17121-00-00
По запросу
5
Bearing art. 93306-20447-00
По запросу
6
Bearing art. 93306-00320-00
По запросу
7
Drive Axle Assy art. 3C5-17402-00-00
По запросу
8
Gear, 2Nd Wheel (29T) art. 5XT-17221-00-00
По запросу
9
Washer art. 90209-23241-00
По запросу
10
Circlip art. 93410-26067-00
По запросу
11
Gear, 5Th Wheel (23T) art. 5XT-17251-10-00
По запросу
12
Gear, 4Th Wheel (29T) art. 5XT-17241-00-00
По запросу
13
Gear, 3Rd Wheel (29T) art. 5XT-17231-00-00
По запросу
14
Washer art. 90209-18208-00
По запросу
15
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
16
Clutch, Dog art. 5BP-17285-00-00
По запросу
17
Gear, 1St Wheel (37T) art. 3C5-17211-00-00
По запросу
18
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
19
Circlip art. 93410-17037-00
По запросу
20
Screw, Countersunk art. 90151-06014-00
По запросу
21
Plate, Bearing art. 3C5-17558-00-00
По запросу
22
Подшипник Yamaha art. 93306-20332-00
По запросу
23
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
24
Oil Seal art. 93102-25226-00
По запросу
25
Sprocket, Drive (15T) art. 5XT-17460-00-00
По запросу
26
Washer, Lock art. 90215-23265-00
По запросу
27
Nut art. 90179-18552-00
По запросу
