модель 2015 года
- Модель FZ-09
- Код модели FZ09 (FZ09FCS) CA

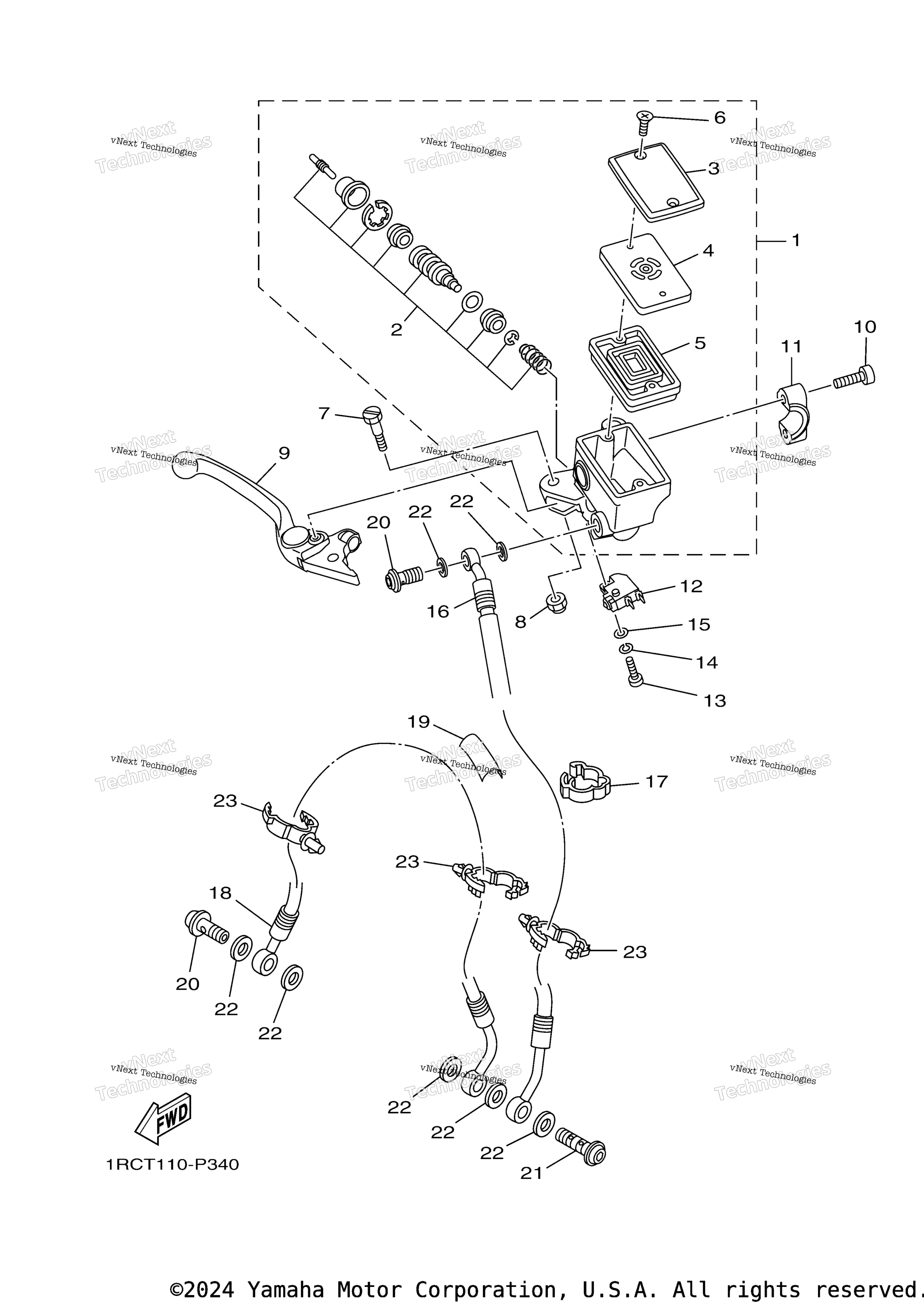

Схема переднего главного цилиндра тормоза для FZ09 (FZ09FCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. 1RC-2580A-00-00
По запросу
2
. .Cylinder Kit, Master art. 1MC-25807-00-00
По запросу
3
. .Cap, Reservoir art. 5VS-25852-00-00
По запросу
4
. .Bush,Diaphragm art. 5VS-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 20S-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt, Lever art. 5VS-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Lever 2 art. 5VS-83922-00-00
По запросу
10
Bolt art. 5VS-26332-00-00
По запросу
11
Bracket, Master Cylinder art. 5VS-25867-00-00
По запросу
12
Датчик включения стоп-сигнала Yamaha art. 1HP-83980-03-00
от 3 476 ₽
13
Screw, Pan Head art. 98511-04012-00
По запросу
14
Шайба Yamaha art. 92990-04100-00
от 168 ₽
15
Washer, Plate art. 92990-04600-00
По запросу
16
Hose, Brake 2 art. 1RC-2584A-09-00
По запросу
17
Clamp art. 90464-14003-00
По запросу
18
Hose, Brake 1 art. 1RC-Y258C-00-00
По запросу
19
Protector art. 1RC-23472-00-00
По запросу
20
Bolt, Union art. 90401-10172-00
По запросу
21
Bolt, Union art. 90401-10042-00
По запросу
22
Gasket art. 90430-10005-00
По запросу
23
Хомут Yamaha art. 90464-18002-00
от 987 ₽
