модель 2015 года
- Модель FZ-09
- Код модели FZ09 (FZ09FCS) CA

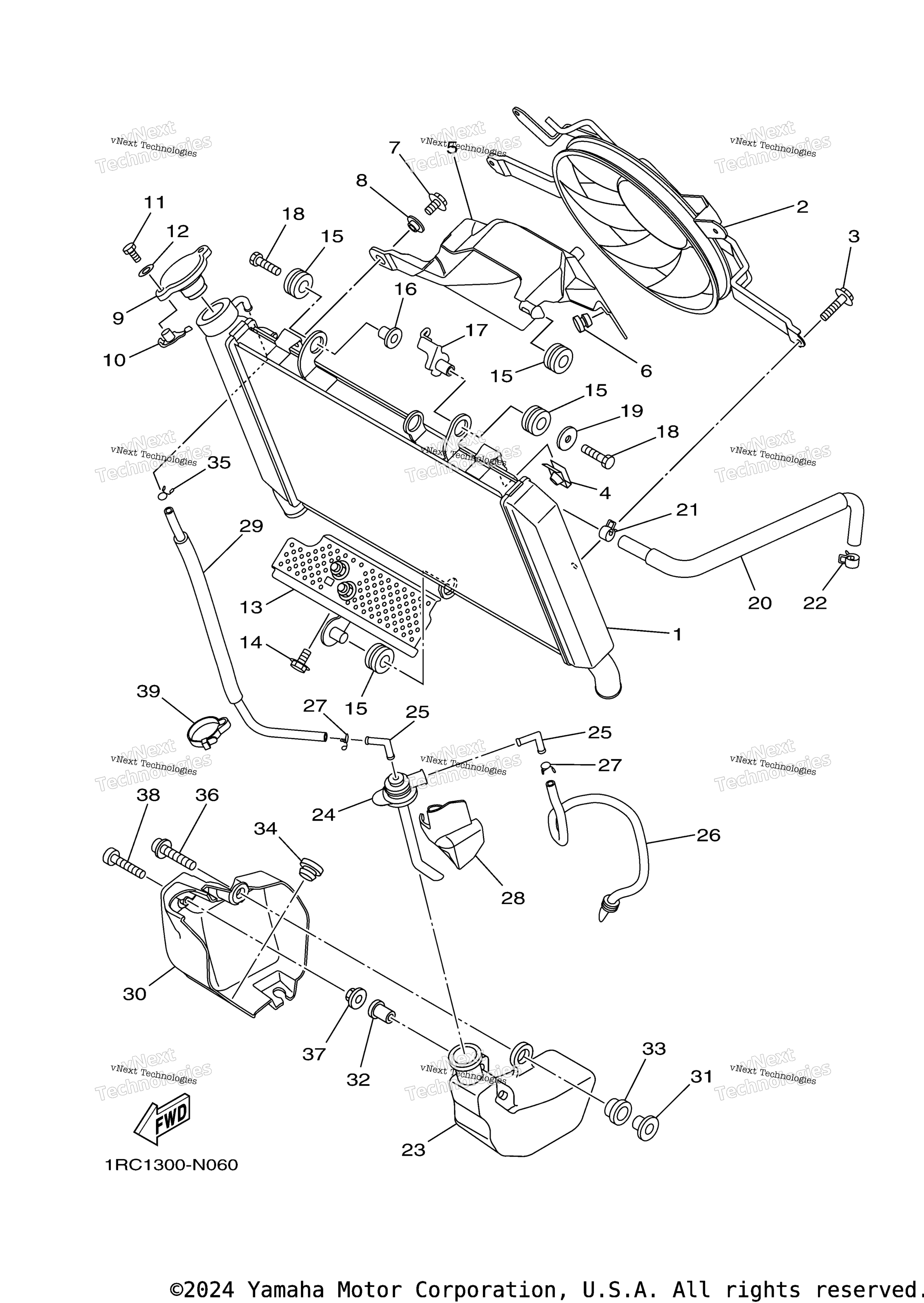

Схема шланга радиатора для FZ09 (FZ09FCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. 1RC-12461-00-00
По запросу
2
Blower Assy art. 1RC-12405-02-00
По запросу
3
Bolt, Blower Holding art. 3D8-12675-00-00
По запросу
4
Plate art. 1AA-12535-00-00
По запросу
5
Cover, Radiator art. 1RC-12467-00-00
По запросу
6
Plug art. 90338-07157-00
По запросу
7
Bolt, Flange art. 95812-06014-00
По запросу
8
Collar art. 90387-07717-00
По запросу
9
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
10
Stopper art. 5FC-12437-00-00
По запросу
11
Bolt art. 97017-05012-00
По запросу
12
Washer, Plate art. 92907-05600-00
По запросу
13
Stay 1 art. 1RC-12637-00-00
По запросу
14
Болт с фланцем art. 95817-06012-00
По запросу
15
Grommet art. 90480-15363-00
По запросу
16
Collar art. 90387-06158-00
По запросу
17
Guide, Cable 2 art. 1RC-26132-00-00
По запросу
18
Болт Yamaha art. 90110-06138-00
По запросу
19
Washer, Plate art. 90201-06033-00
По запросу
20
Hose 1 art. 1RC-1243A-00-00
По запросу
21
Clip art. 90467-10039-00
По запросу
22
Clip art. 90467-10039-00
По запросу
23
Tank, Recovery art. 1RC-21871-00-00
По запросу
24
Cap art. 1RC-21875-01-00
По запросу
25
Elbow art. 1RC-21828-00-00
По запросу
26
Pipe, Breather art. 1RC-21826-00-00
По запросу
27
Зажим art. 90467-08021-00
По запросу
28
Protector 1 art. 1RC-22825-00-00
По запросу
29
Pipe 1 art. 1RC-21816-00-00
По запросу
30
Cover art. 1RC-2172W-00-00
По запросу
31
Collar art. 90387-06285-00
По запросу
32
Гайка Yamaha art. 90179-05523-00
от 525 ₽
33
Collar art. 1RC-21749-00-00
По запросу
34
Grommet art. 90480-14153-00
По запросу
35
Зажим art. 90467-08021-00
По запросу
36
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
37
Collar art. 1RC-21748-00-00
По запросу
38
Bolt, Button Head art. 92012-05030-00
По запросу
39
Clamp art. 90464-07M40-00
По запросу
