модель 2015 года
- Модель FZ-09
- Код модели FZ09 (FZ09FCS) CA

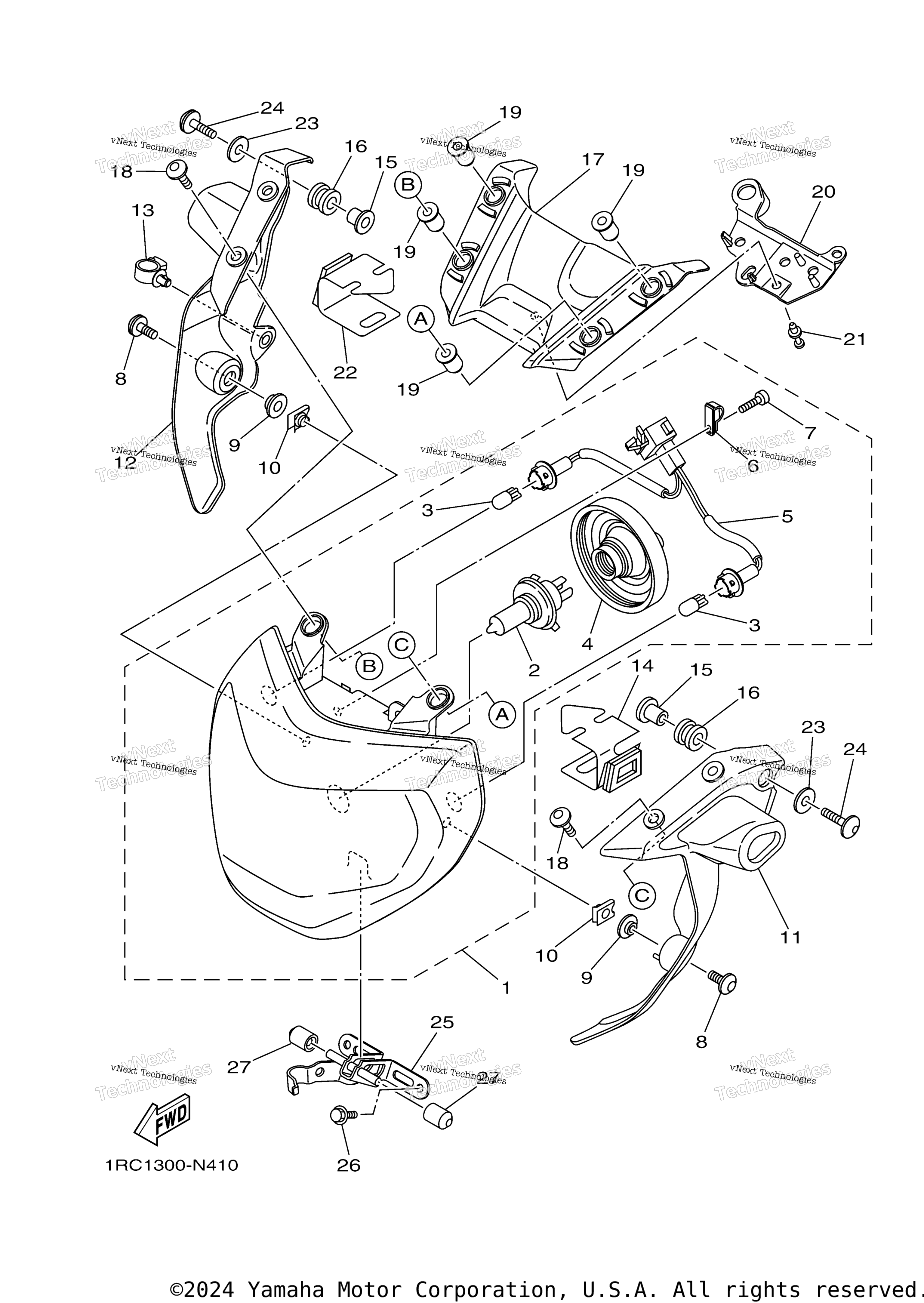

Схема фары для FZ09 (FZ09FCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assy art. 1RC-84300-00-00
По запросу
2
. .Bulb, Headlight (12V-60/55W) art. 1RC-84314-00-00
По запросу
3
. .Bulb (12V-5W) art. 1RC-84347-00-00
По запросу
4
. .Cover, Socket art. 1RC-84397-00-00
По запросу
5
. .Cord, Headlight art. 1RC-84359-00-00
По запросу
6
. .Plate, Seat Base art. 1RC-84746-00-00
По запросу
7
. .Screw, Lens Fitting art. 1RC-84724-00-00
По запросу
8
Bolt, Hexagon Socket Button art. 90111-06038-00
По запросу
9
Collar art. 90387-06170-00
По запросу
10
Nut, Spring art. 90183-060A6-00
По запросу
11
Stay, Head Light 1 MBL2 art. 1RC-2831V-00-P0
По запросу
12
Stay, Head Light 2 MBL2 art. 1RC-2832V-00-P0
По запросу
13
Хомут Yamaha art. 90464-18002-00
от 987 ₽
14
Grommet art. 1RC-84152-00-00
По запросу
15
Collar art. 90387-07391-00
По запросу
16
.Grommet art. 90480-14604-00
По запросу
17
Cover 1 art. 1RC-84369-01-00
По запросу
18
Bolt, Hexagon Socket Button art. 90111-06123-00
По запросу
19
Гайка Yamaha art. 90179-06072-00
от 683 ₽
20
Holder art. 1RC-8431U-01-00
По запросу
21
Rivet art. 90269-05005-00
По запросу
22
Grommet art. 1RC-84154-00-00
По запросу
23
Washer, Plate art. 90201-06095-00
По запросу
24
Bolt, Hexagon Socket Button art. 90111-06150-00
По запросу
25
Stay, Setting art. 1RC-8431R-00-00
По запросу
26
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
27
Damper art. 1RC-84527-00-00
По запросу
