модель 2015 года
- Модель FZ-09
- Код модели FZ09 (FZ09FCS) CA

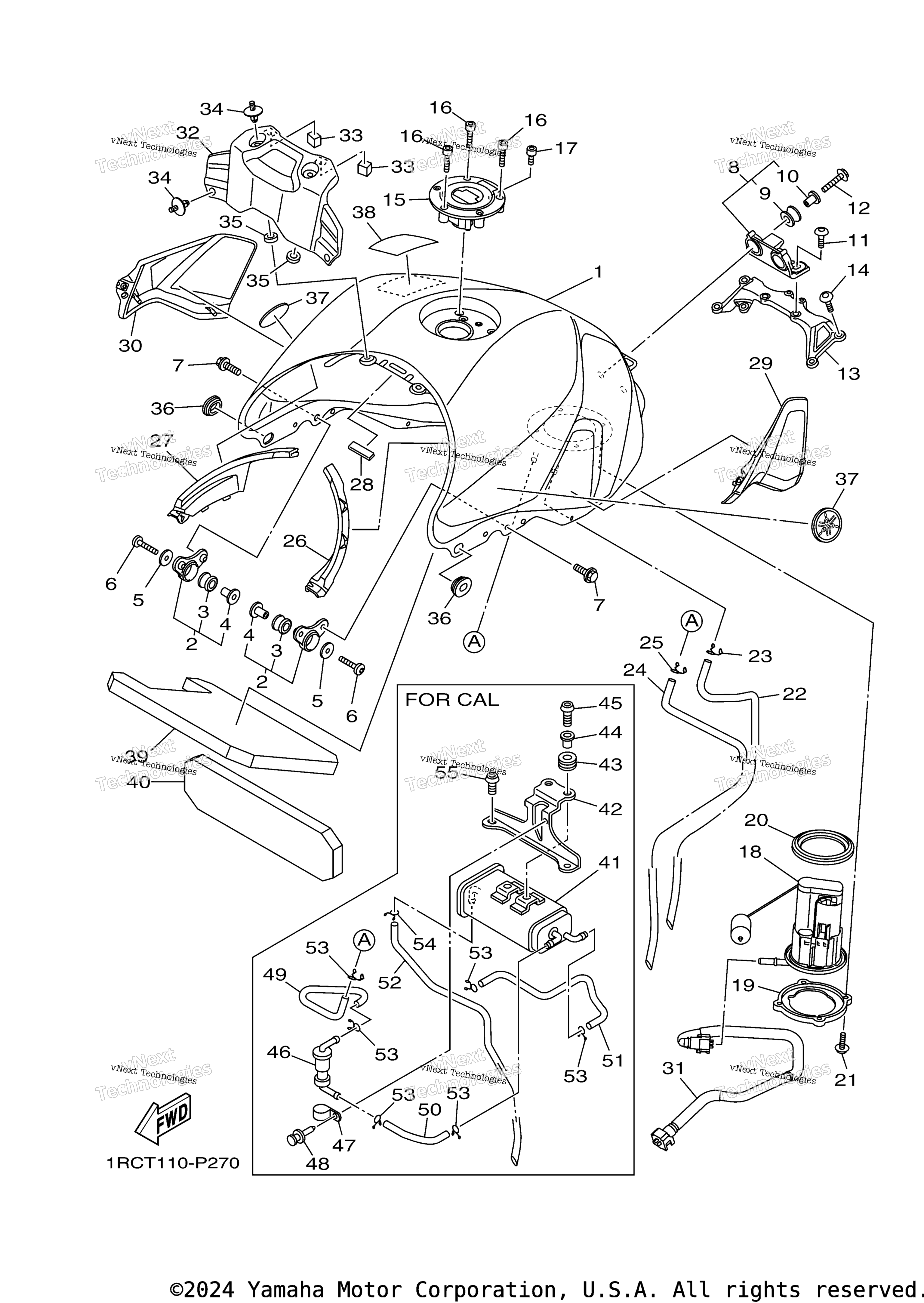

Схема топливного бака для FZ09 (FZ09FCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR RYC1 art. 1RC-YK241-01-P6
По запросу
1
Fuel Tank Comp UR FOR MNM3 art. 1RC-24110-01-P0
По запросу
1
Fuel Tank Comp UR FOR MS1 art. 1RC-24110-01-P5
По запросу
2
Tank Bracket Assy art. 23P-24104-01-00
По запросу
3
. Grommet art. 90480-18008-00
По запросу
4
. Collar art. 90387-06266-00
По запросу
5
Washer, Plate art. 90201-06072-00
По запросу
6
Bolt, Button Head art. 92012-06035-00
По запросу
7
Bolt, With Washer art. 90119-06200-00
По запросу
8
Tank Bracket Assy art. 1RC-24104-00-00
По запросу
9
. Grommet art. 3D7-24339-00-00
По запросу
10
. Collar art. 90387-06136-00
По запросу
11
Bolt, Hexagon Socket Button art. 90111-06136-00
По запросу
12
Болт с фланцем art. 95817-06025-00
По запросу
13
Bracket, Tank Fitting art. 1RC-2413Y-00-00
По запросу
14
.Bolt, Button Head art. 92017-06020-00
По запросу
15
Cap Assy art. 39P-24602-10-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
17
Болт Yamaha art. 91312-05010-00
от 630 ₽
18
Fuel Pump Comp art. 1RC-13907-10-00
По запросу
19
Bracket, Fuel Pump art. 1RC-24491-00-00
По запросу
20
O-Ring art. 1RC-24486-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
22
Pipe 5 art. 1RC-24315-00-00
По запросу
23
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
24
Pipe 6 FOR U49 art. 1RC-24316-00-00
По запросу
25
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
26
Mole, Fuel Tank 1 art. 1RC-2418B-01-00
По запросу
27
Mole, Fuel Tank 2 art. 1RC-2419B-01-00
По запросу
28
Mold, Fuel Tank art. 3VD-24188-00-00
По запросу
29
Tank Side Cover Assy 1 art. 1RC-24106-01-00
По запросу
30
Tank Side Cover Assy 2 art. 1RC-24108-01-00
По запросу
31
Pipe, Fuel 1 art. 1RC-13971-11-00
По запросу
32
Cover, Tank art. 1RC-241B1-00-00
По запросу
33
Damper, Plate art. 90520-15012-00
По запросу
34
Клипса Yamaha art. 90269-07077-00
от 788 ₽
35
Damper art. 5SL-84753-00-00
По запросу
36
Втулка Yamaha art. 90480-01558-00
По запросу
37
Emblem art. 1RC-2413B-01-00
По запросу
38
Label, Warning General Info art. 29P-2816R-01-00
По запросу
39
Damper, Plate 1 art. 1RC-2414H-00-00
По запросу
40
Damper, Plate 2 art. 1RC-2414J-00-00
По запросу
41
Canister Assy FOR CAL art. 1RC-24170-00-00
По запросу
42
Bracket, Canistor FOR CAL art. 1RC-2419F-00-00
По запросу
43
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
44
Collar FOR CAL art. 90387-062L2-00
По запросу
45
Bolt, Button Head FOR CAL art. 92012-06016-00
По запросу
46
Roll Over Valve Assy FOR CAL art. 2C0-24180-00-00
По запросу
47
Зажим Yamaha art. 90464-15014-00
По запросу
48
Rivet FOR CAL art. 90269-05049-00
По запросу
49
Pipe 2 FOR CAL art. 1RC-24312-00-00
По запросу
50
Pipe 3 FOR CAL art. 1RC-24313-00-00
По запросу
51
Pipe 4 FOR CAL art. 1RC-24314-00-00
По запросу
52
Pipe 10 FOR CAL art. 1RC-24321-00-00
По запросу
53
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
54
Clip FOR CAL art. 90467-100A1-00
По запросу
55
Болт Yamaha art. 92012-06012-00
По запросу
