модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AFCS) CA

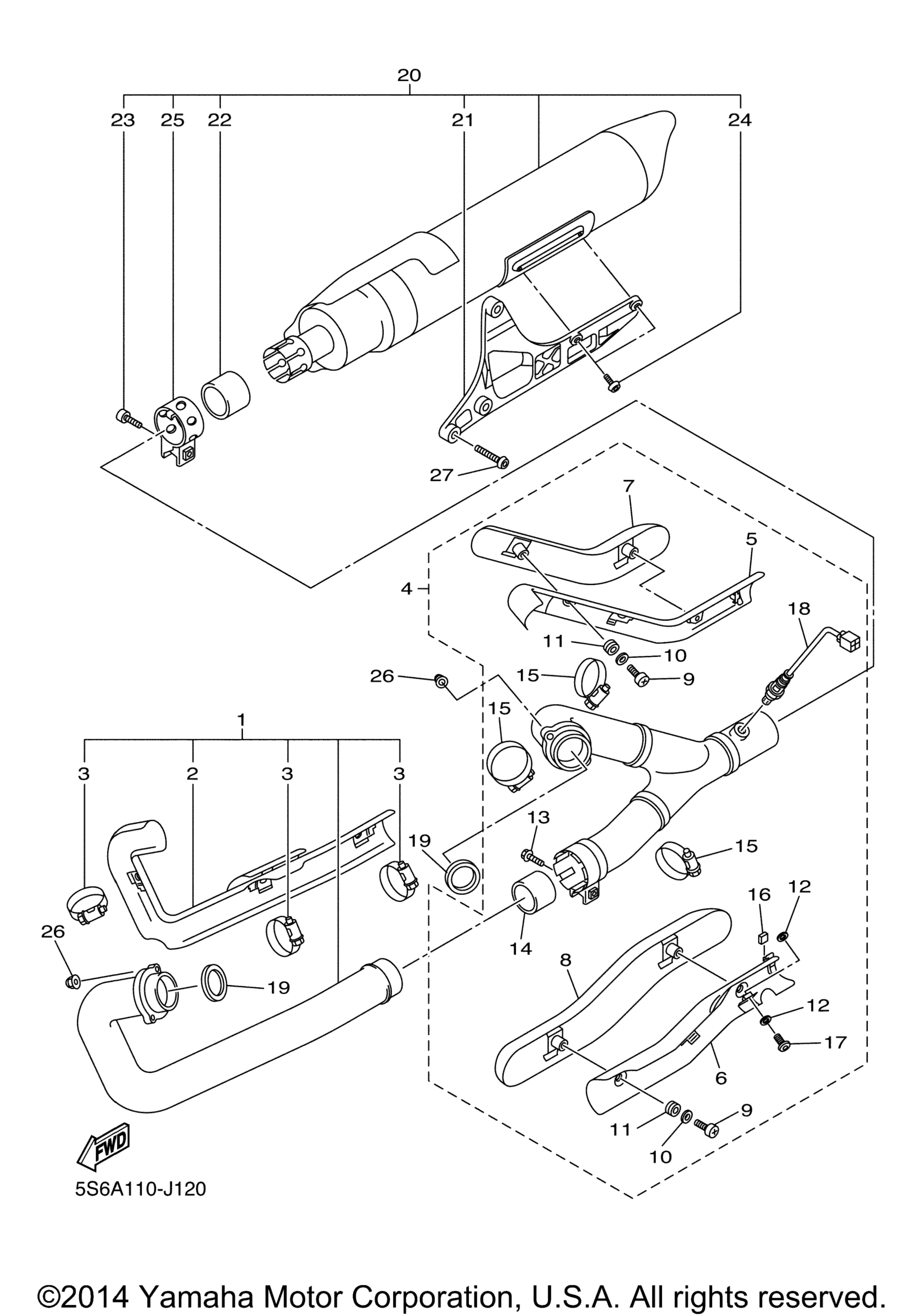

Схема выхлопной системы для V STAR 1300 (XVS13AFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Exhaust Pipe Assy 1 art. 3D8-14610-20-00
По запросу
2
. .Protector, Muffler 1 art. 3D8-14718-10-00
По запросу
3
. .Hose Clamp Assy art. 90450-44001-00
По запросу
4
Exhaust Pipe Assy 2 art. 3D8-14620-20-00
По запросу
5
. .Protector, Muffler 2 art. 3D8-W1472-10-00
По запросу
6
. .Protector, Muffler 3 art. 3D8-14738-10-00
По запросу
7
. .Protector, Muffler 4 art. 3D8-14748-10-00
По запросу
8
. .Protector, Exhaust Pipe art. 3D8-14628-10-00
По запросу
9
. Screw, Bind art. 98980-06012-00
По запросу
10
. Washer, Plate art. 90201-064K6-00
По запросу
11
. .Grommet art. 90480-17005-00
По запросу
12
Шайба Yamaha art. 90201-05015-00
По запросу
13
. .Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
14
. .Gasket, Silencer art. 5PX-14755-00-00
По запросу
15
. .Hose Clamp Assy art. 90450-44001-00
По запросу
16
. Damper, Locating 1 art. 3MA-24181-00-00
По запросу
17
. Screw, Bind art. 98980-06016-00
По запросу
18
. .Sensor, Oxygen art. 5D1-8592A-00-00
По запросу
19
Кольцо приемной трубы Yamaha art. 3EG-14613-00-00
от 2 247 ₽
20
Muffler Assy 1 art. 3D8-14710-20-00
По запросу
21
. .Stay, Muffler 2 art. 3D8-14772-00-00
По запросу
22
. Gasket, Muffler art. 5VY-14714-00-00
По запросу
23
. .Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
24
. Bolt, Hex. Socket Button art. 90111-10006-00
По запросу
25
. .Band, Muffler art. 3D8-14715-00-00
По запросу
26
Nut, Crown art. 90176-08006-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-10032-00
По запросу
