модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AFCS) CA

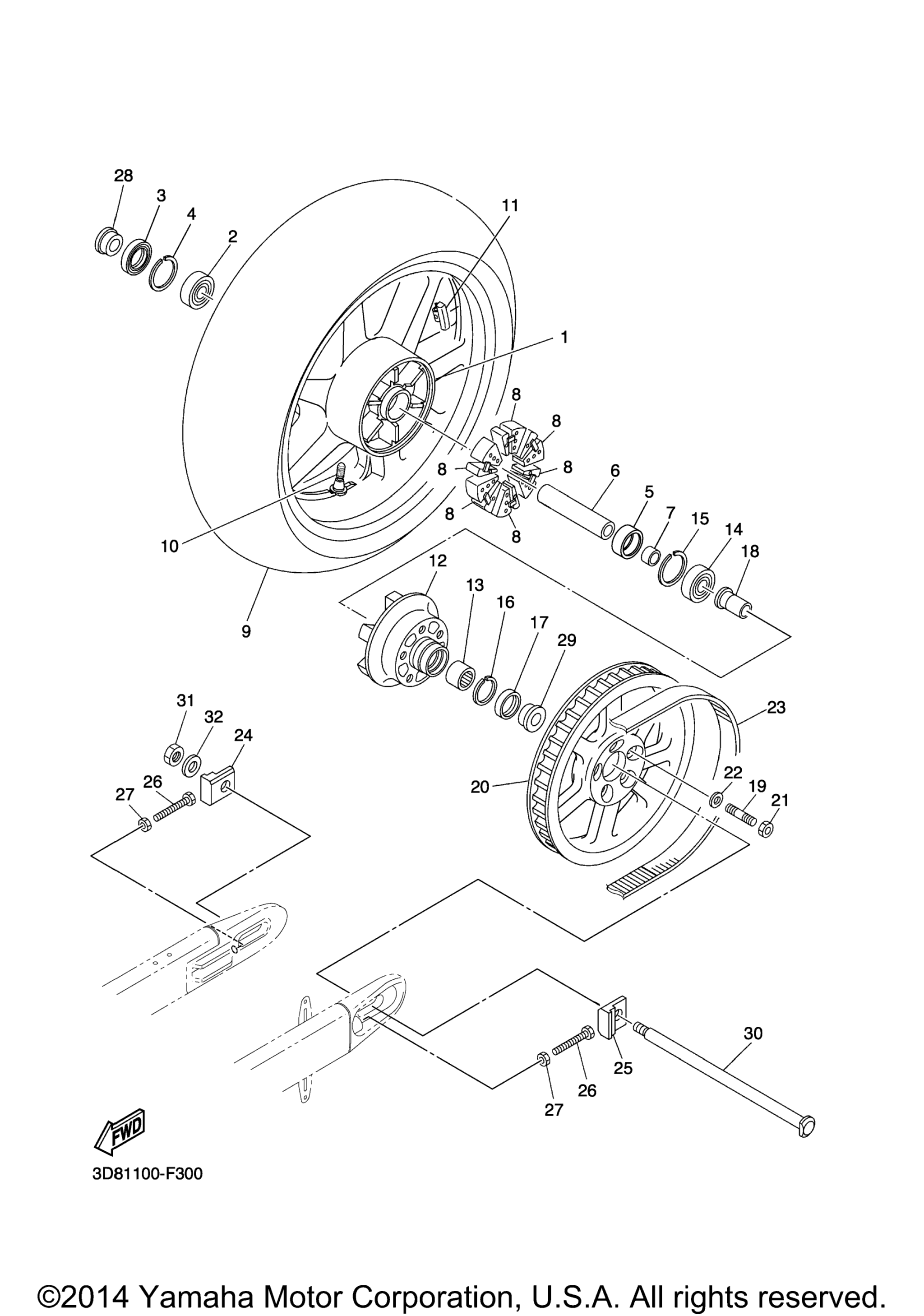

Схема заднего колеса для V STAR 1300 (XVS13AFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cast Wheel, Rear SL art. 3D8-25338-10-35
По запросу
2
Bearing art. 93306-30437-00
По запросу
3
Oil Seal art. 93106-28001-00
По запросу
4
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
5
Bearing art. 93320-32811-00
По запросу
6
Spacer, Bearing art. 3D8-25317-00-00
По запросу
7
Collar, Wheel art. 1D7-25383-00-00
По запросу
8
Damper art. 4WM-25364-00-00
По запросу
9
Tire (170/70B16m/C 75H Exedr) UR BRIDGESTONE art. 94117-16002-00
По запросу
9
Tire (170/70B16m/C 75H K555) UR DUNLOP art. 94117-16001-00
По запросу
10
Нипель Yamaha art. 93900-00030-00
от 990 ₽
11
Balancer, Wheel (20G) UN art. 5MT-25398-10-00
По запросу
11
Balancer, Wheel (30G) UN art. 5MT-25398-20-00
По запросу
11
Balancer, Wheel (10G) UN art. 5MT-25398-00-00
По запросу
12
Clutch, Hub art. 3D8-25366-20-00
По запросу
13
Bearing art. 93311-32698-00
По запросу
14
Bearing art. 93306-30437-00
По запросу
15
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
16
Circlip art. 93450-35163-00
По запросу
17
Oil Seal art. 93106-30004-00
По запросу
18
Collar, Wheel art. 3D8-25376-00-00
По запросу
19
Bolt, Stud art. 95612-12630-00
По запросу
20
Sprocket, Driven (70T) art. 3D8-25470-01-00
По запросу
21
Nut, U art. 95614-12100-00
По запросу
22
Washer, Plate art. 90201-12045-00
По запросу
23
Belt art. 3D8-46241-01-00
По запросу
24
Puller, Chain 1 art. 5PX-25388-00-00
По запросу
25
Puller, Chain 2 art. 5PX-25389-00-00
По запросу
26
Bolt art. 90101-08013-00
По запросу
27
Гайка Yamaha art. 95302-08600-00
от 725 ₽
28
Collar art. 90387-20033-00
По запросу
29
Collar art. 90387-202X9-00
По запросу
30
Axle, Wheel art. 3D8-25381-00-00
По запросу
31
Nut, Self-Locking art. 90185-18009-00
По запросу
32
Washer, Plate art. 90201-18620-00
По запросу
