модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AFCS) CA

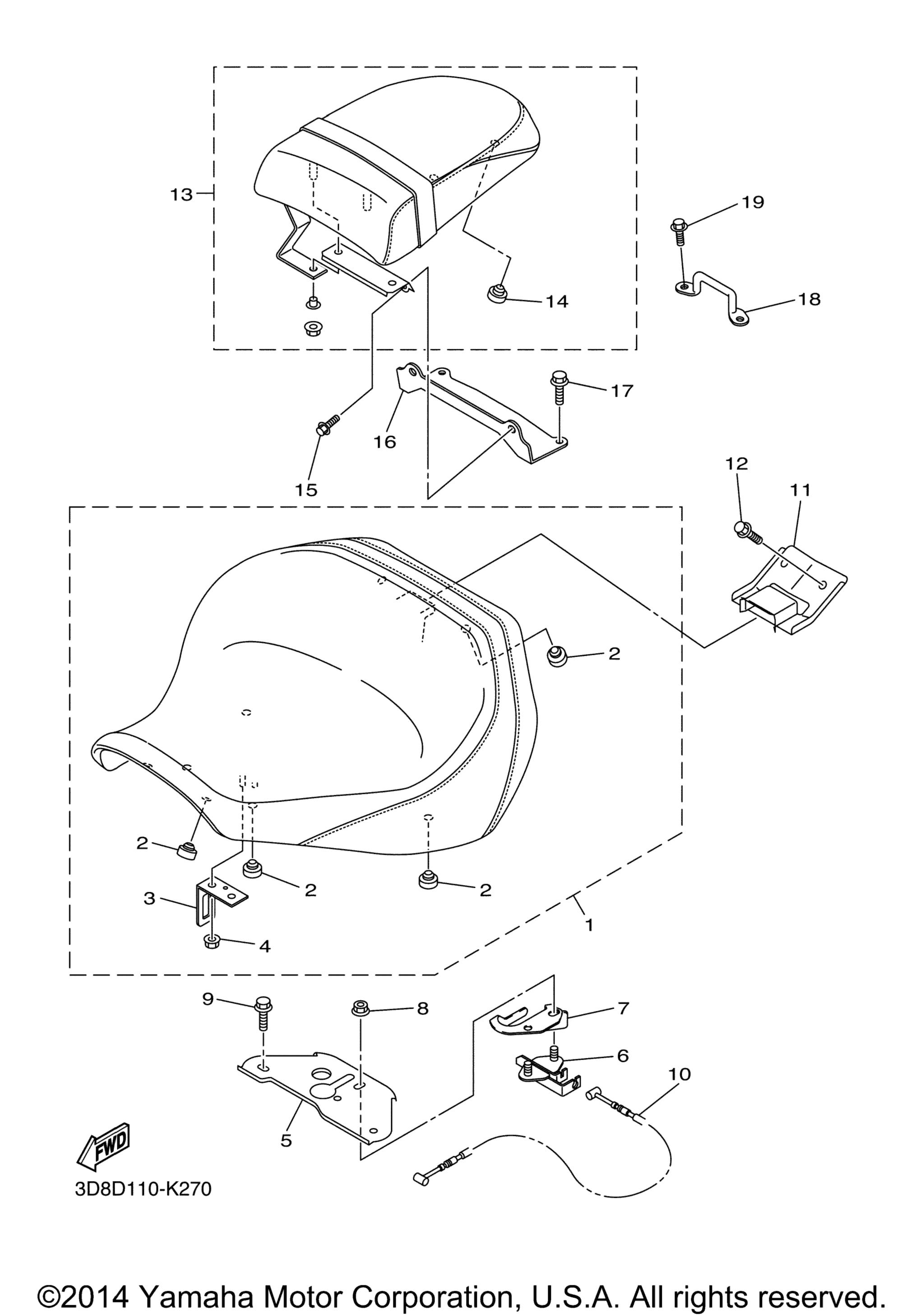

Схема сиденья для V STAR 1300 (XVS13AFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 3D8-24710-11-00
По запросу
2
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
3
. .Bracket, Seat art. 4NK-24728-00-00
По запросу
4
. Nut, Self-Locking art. 95604-06200-00
По запросу
5
Bracket, Seat 1 art. 3D8-21341-01-00
По запросу
6
Seat Lock Assy art. 4BP-24780-00-00
По запросу
7
Plate art. 27D-24792-00-00
По запросу
8
Гайка Yamaha art. 95702-06500-00
По запросу
9
Bolt, Flange art. 95817-06014-00
По запросу
10
Cable, Seat Lock art. 5PX-2478E-00-00
По запросу
11
Bracket art. 3D8-2475N-00-00
По запросу
12
Bolt, Button Head art. 92012-08012-00
По запросу
13
Tandem Seat Assy art. 3D8-24750-02-00
По запросу
14
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
15
Bolt, Flange art. 95022-08012-00
По запросу
16
Bracket, Seat Lever 1 art. 1D7-2475H-00-00
По запросу
17
Bolt, Flange art. 95022-08012-00
По запросу
18
Bracket 6 art. 3D8-2475R-00-00
По запросу
19
Bolt, Flange art. 95022-08012-00
По запросу
