модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AFCS) CA

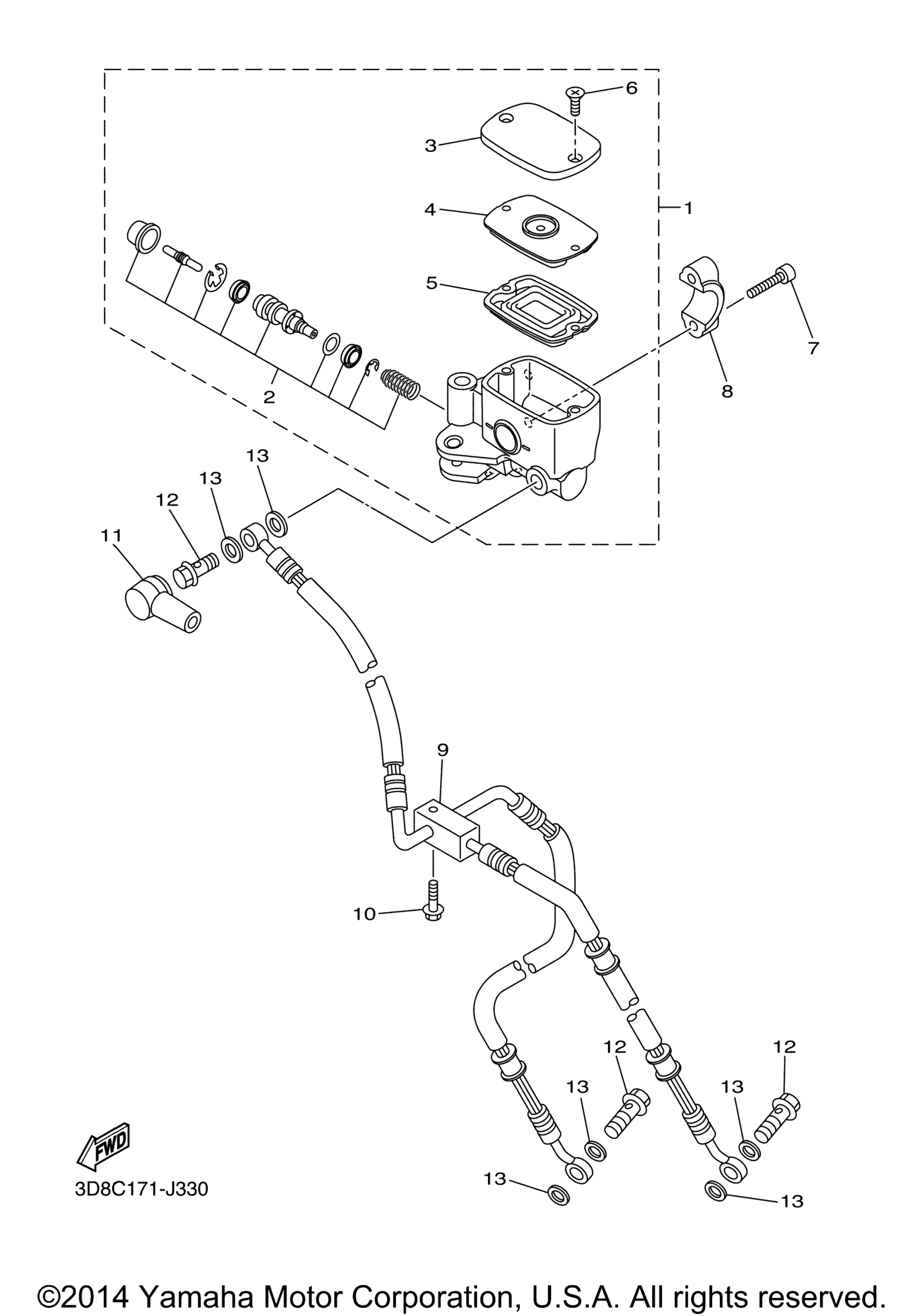

Схема переднего главного цилиндра тормоза для V STAR 1300 (XVS13AFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 3D8-W2587-20-00
По запросу
2
. .Cylinder Kit, Master art. 4B5-25807-00-00
По запросу
3
. .Cap, Reservoir art. 4B5-25852-00-00
По запросу
4
. Bush, Diaphragm art. 4B5-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 4B5-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt art. 5VS-26332-00-00
По запросу
8
Bracket, Master Cylinder art. 3D8-25867-00-00
По запросу
9
Hose, Brake 1 art. 3D8-25872-10-00
По запросу
10
Bolt, Flange art. 90105-06791-00
По запросу
11
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
12
Bolt, Union art. 90401-10020-00
По запросу
13
Gasket art. 90430-10005-00
По запросу
