модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RL)

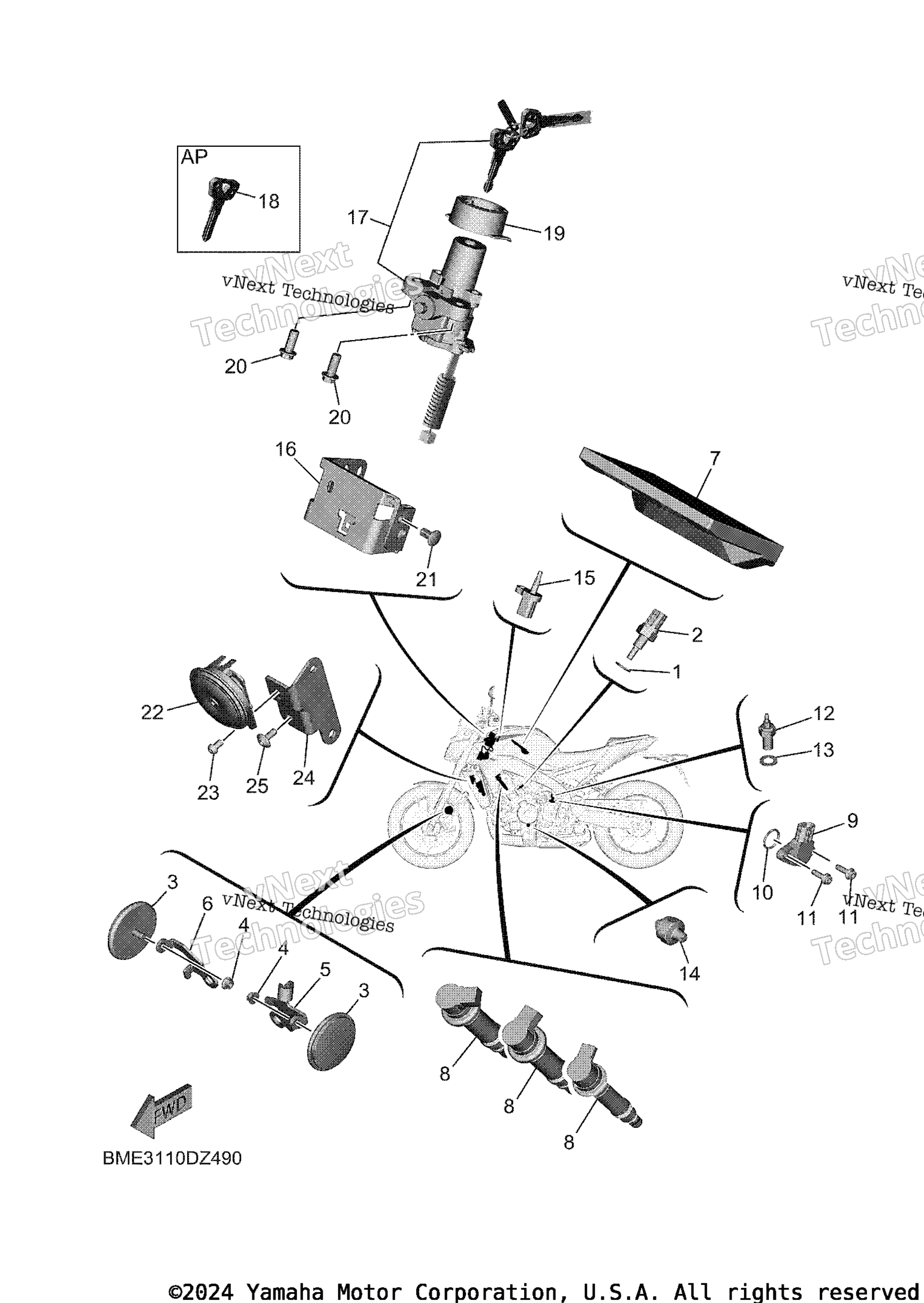

Схема электрооборудования 2 для MT09 (MT09RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Gasket art. 90430-10004-00
По запросу
2
Thermo Unit art. 52B-H3591-00-00
По запросу
3
Reflector, Rear 1 art. 59C-85131-00-00
По запросу
4
Nut, Flange art. 95702-05500-00
По запросу
5
Bracket, Reflector 1 art. BME-85112-00-00
По запросу
6
Bracket, Reflector 2 art. BME-85122-00-00
По запросу
7
Engine Control Unit Assy FOR CAL art. BME-8591A-60-00
По запросу
7
Engine Control Unit Assy FOR U49 art. BME-8591A-10-00
По запросу
8
Ignition Coil Assy art. BME-82310-00-00
По запросу
9
Sensor, Gear Position art. 2CR-85899-10-00
По запросу
10
O-Ring art. 93210-17008-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Прокладка art. 90430-10148-00
По запросу
14
Oil Pressure Switch Assy art. 1WS-82504-01-00
По запросу
15
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
16
Cover, Connector art. B7N-82599-01-00
По запросу
17
Main Switch Steering Lock art. BME-82501-10-00
По запросу
18
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
19
Cover, Main Switch art. BME-82568-00-00
По запросу
20
Bolt, Flange art. 90105-081A1-00
По запросу
21
Rivet art. 90269-07015-00
По запросу
22
Horn art. BME-83371-00-00
По запросу
23
Bolt, Button Head art. 92017-06010-00
По запросу
24
Bracket, Horn art. BME-23377-00-00
По запросу
25
Bolt, Hexagon Socket Button art. 90111-06127-00
По запросу
