модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RL)

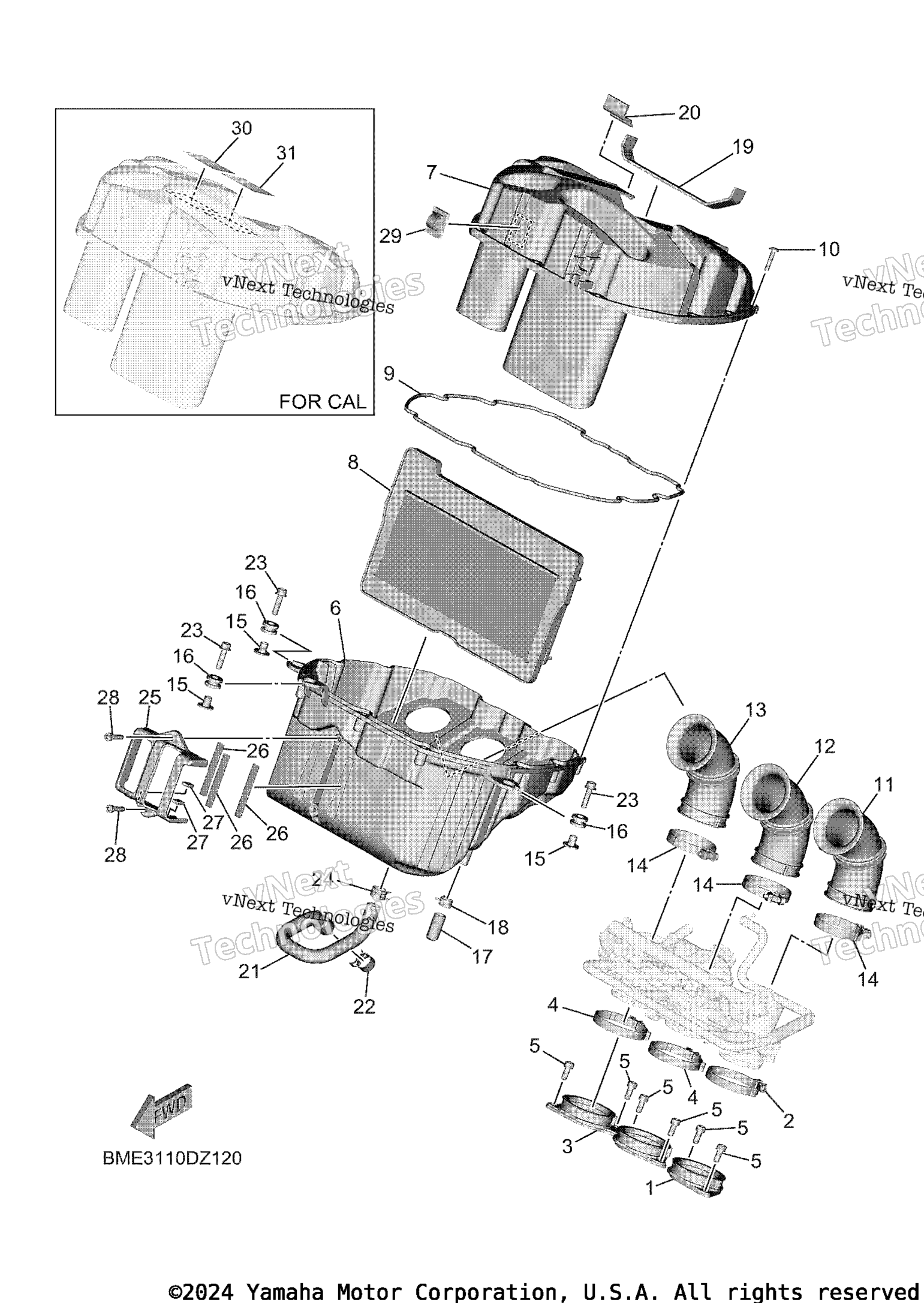

Схема впускной системы 3 для MT09 (MT09RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Intake 1 art. B7N-13635-00-00
По запросу
2
Hose Clamp Assy art. 90450-58008-00
По запросу
3
Joint, Intake 2 art. B7N-13636-00-00
По запросу
4
Hose Clamp Assy art. 90450-58008-00
По запросу
5
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
6
Case, Air Cleaner 1 art. BME-14411-00-00
По запросу
7
Case, Air Cleaner 2 art. BME-14421-00-00
По запросу
8
Element, Air Cleaner art. BME-14451-00-00
По запросу
9
Seal art. BME-14452-00-00
По запросу
10
Screw, Round Tapping art. 90160-05013-00
По запросу
11
Joint, Air Cleaner 1 art. B7N-14453-00-00
По запросу
12
Joint, Air Cleaner 2 art. B7N-14463-00-00
По запросу
13
Joint art. B7N-14454-00-00
По запросу
14
Hose Clamp Assy art. 90450-53007-00
По запросу
15
Collar art. 90387-06205-00
По запросу
16
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
17
Pipe, Drain art. 1WS-1443E-00-00
По запросу
18
Clip art. 90467-13133-00
По запросу
19
Damper 1 art. B7N-14425-00-00
По запросу
20
Damper 2 art. B7N-14426-01-00
По запросу
21
Pipe, Breather 2 art. B7N-15393-00-00
По запросу
22
Clip art. 90467-17003-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-06232-00
По запросу
24
Clip art. 90467-15001-00
По запросу
25
Cover 1 art. BME-14417-00-00
По запросу
26
Damper, Plate art. 90520-03022-00
По запросу
27
Damper, Plate art. 90520-03021-00
По запросу
28
Bolt, Hexagon Socket Head art. 91317-05020-00
По запросу
29
Clamp art. 90464-62085-00
По запросу
30
Plate, Routing 2 FOR CAL art. B7N-21686-00-00
По запросу
31
Plate, Routing FOR CAL art. 1RC-21684-01-00
По запросу
