модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RL)

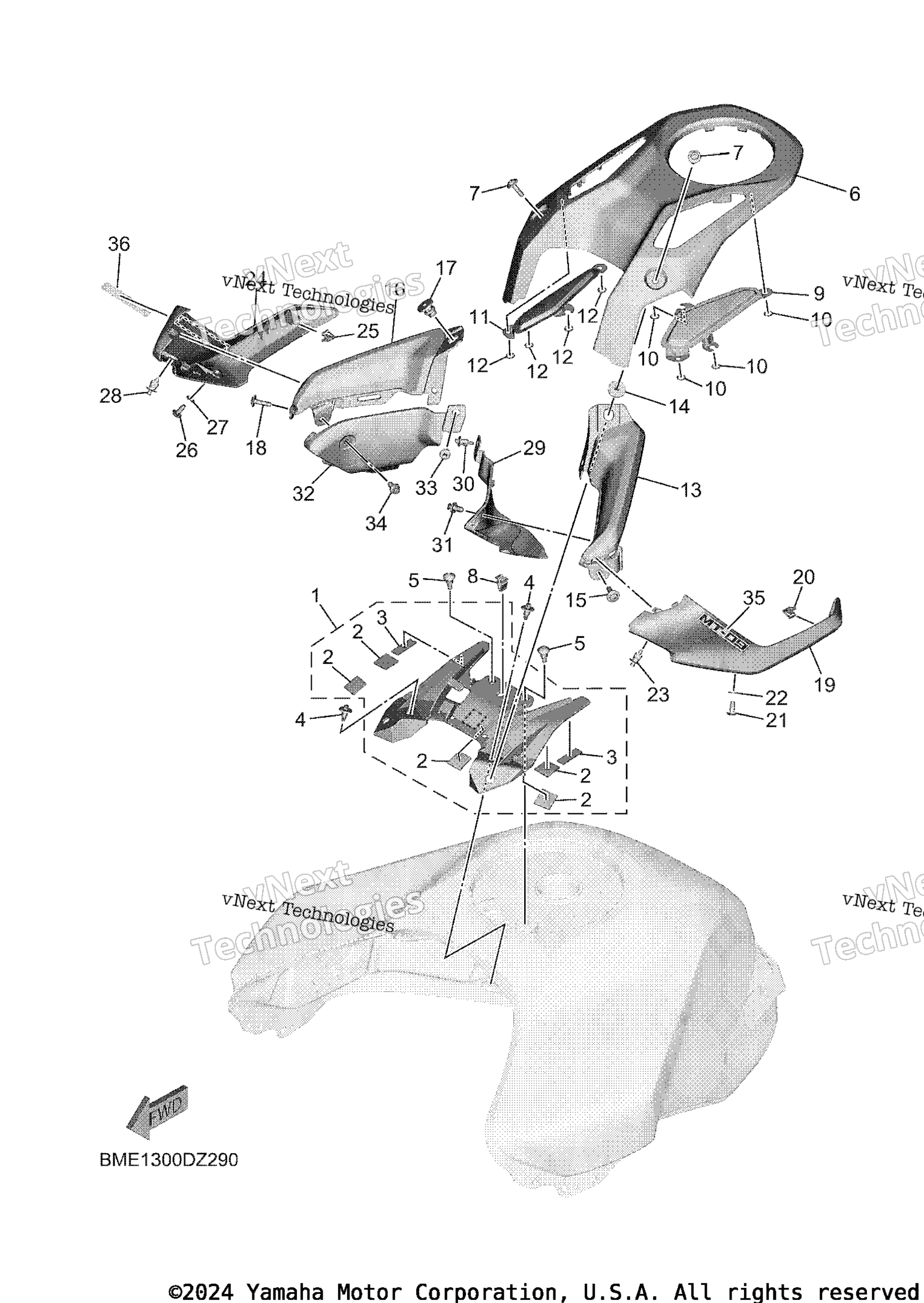

Схема топливной системы Tank 4 для MT09 (MT09RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Protector, Fuel Tank art. BME-24141-00-00
По запросу
2
. .Damper, Plate art. 90520-02009-00
По запросу
3
. .Damper, Plate art. 90520-02014-00
По запросу
4
Rivet art. 90269-07071-00
По запросу
5
Bolt, Hexagon Socket Button art. 90111-05020-00
По запросу
6
Cover, Tank MBL2 art. BME-241B1-00-P0
По запросу
7
Bolt, Hexagon Socket Button art. 90111-05063-00
По запросу
8
Clamp art. 90464-07018-00
По запросу
9
Grill, Air Outlet 1 art. BME-2837V-00-00
По запросу
10
Nut, Spring art. 90183-05M02-00
По запросу
11
Grill, Air Outlet 2 art. BME-2837W-00-00
По запросу
12
Nut, Spring art. 90183-05M02-00
По запросу
13
Mole, Fuel Tank 1 art. BME-2418B-00-00
По запросу
14
Nut art. 90179-05525-00
По запросу
15
Bolt, Hexagon Socket Button art. 90111-05063-00
По запросу
16
Mole, Fuel Tank 2 art. BME-2419B-00-00
По запросу
17
Nut art. 90179-05525-00
По запросу
18
Bolt, Hexagon Socket Button art. 90111-05063-00
По запросу
19
Scoop, Air 1 SMX FOR DBNM8,MDNM6 art. BME-2137W-00-P1
По запросу
19
Scoop, Air 1 MBM3 FOR DPBMC art. BME-2137W-00-P0
По запросу
20
Clip art. 90468-040A0-00
По запросу
21
Винт-саморез Yamaha art. 90167-05079-00
от 525 ₽
22
Washer, Plate art. 90202-05088-00
По запросу
23
Rivet art. 90269-06008-00
По запросу
24
Scoop, Air 2 MBM3 FOR DPBMC art. BME-2137X-00-P0
По запросу
24
Scoop, Air 2 SMX FOR DBNM8,MDNM6 art. BME-2137X-00-P1
По запросу
25
Clip art. 90468-040A0-00
По запросу
26
Винт-саморез Yamaha art. 90167-05079-00
от 525 ₽
27
Washer, Plate art. 90202-05088-00
По запросу
28
Rivet art. 90269-06008-00
По запросу
29
Panel, Inner 1 art. BME-2836K-00-00
По запросу
30
Rivet art. 90269-06008-00
По запросу
31
Rivet art. 90269-06018-00
По запросу
32
Panel, Inner 2 art. BME-2836L-00-00
По запросу
33
Rivet art. 90269-06008-00
По запросу
34
Rivet art. 90269-06018-00
По запросу
35
Emblem UR FOR DPBMC art. BME-21737-00-00
По запросу
35
Emblem UR FOR DBNM8 art. BME-21737-10-00
По запросу
35
Emblem UR FOR MDNM6 art. BME-21737-20-00
По запросу
36
Emblem UR FOR MDNM6 art. BME-21737-20-00
По запросу
36
Emblem UR FOR DBNM8 art. BME-21737-10-00
По запросу
36
Emblem UR FOR DPBMC art. BME-21737-00-00
По запросу
