модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RL)

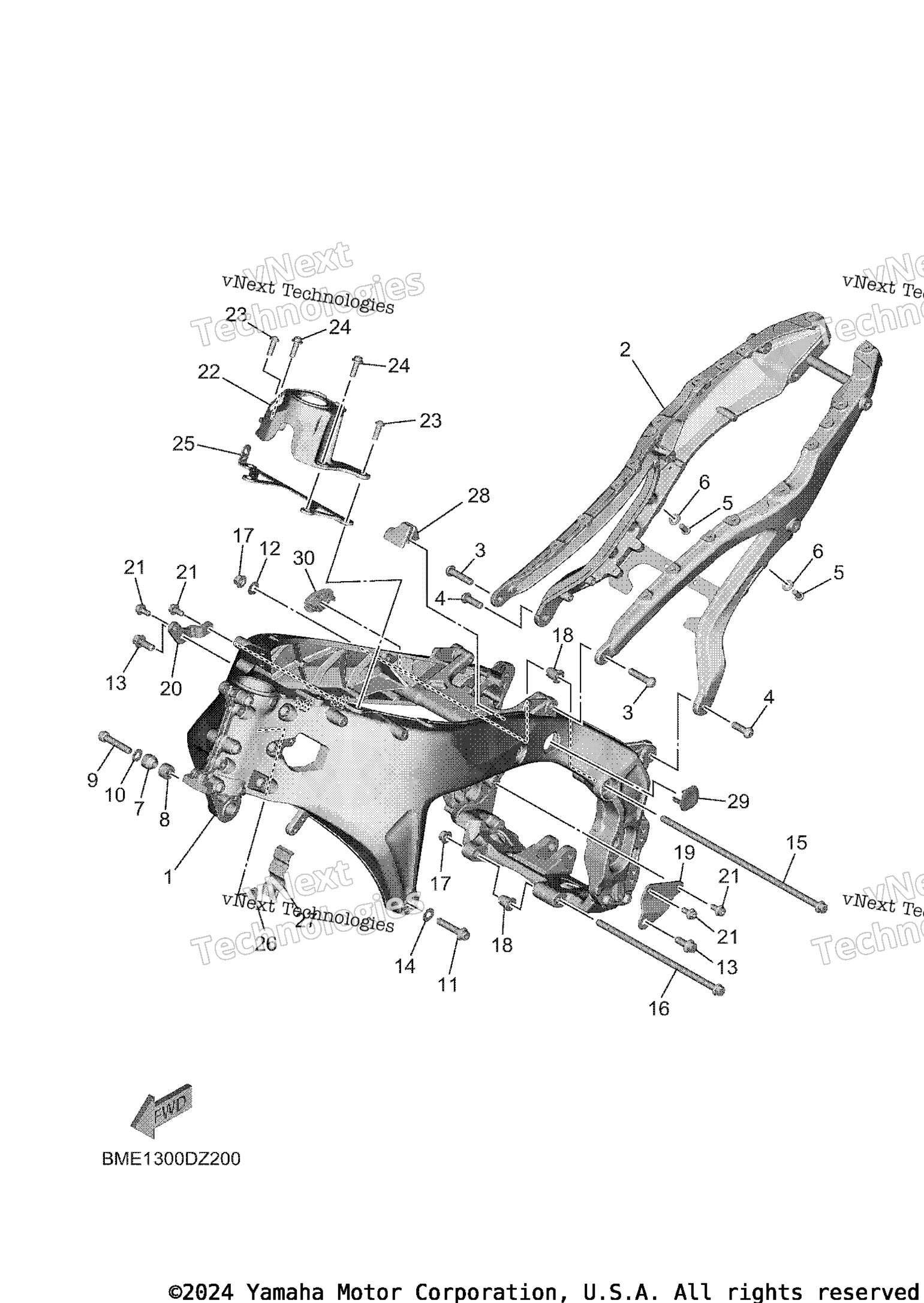

Схема рамы для MT09 (MT09RL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Sub Comp art. BME-2111B-09-00
По запросу
2
Rear Frame Comp art. BME-21190-09-00
По запросу
3
Screw art. 90149-10083-00
По запросу
4
Screw art. 90149-10082-00
По запросу
5
Bolt, Button Head art. 92017-08016-00
По запросу
6
Washer art. 92907-08200-00
По запросу
7
Boss, Engine Mount art. 2C0-21414-00-00
По запросу
8
Boss, Engine Mount art. 5VY-21424-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 91314-10050-00
По запросу
10
Washer, Plate art. 90201-10033-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-10043-00
По запросу
12
Washer, Plate art. 90201-10084-00
По запросу
13
Bolt, Flange Deep Recess art. 95D37-10025-00
По запросу
14
Washer, Plate art. 90201-10075-00
По запросу
15
Bolt, Flange art. 90105-10487-00
По запросу
16
Bolt, Flange art. 90105-10488-00
По запросу
17
Nut art. 90179-10658-00
По запросу
18
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
19
Stay, Engine 1 art. B5U-21315-00-00
По запросу
20
Stay, Engine 2 art. B5U-21316-00-00
По запросу
21
Bolt art. 90109-085E2-00
По запросу
22
Stay 1 art. BME-2137F-00-00
По запросу
23
Bolt art. 90109-08247-00
По запросу
24
Bolt, Hexagon Socket Head art. 91312-08030-00
По запросу
25
Stay 2 art. BME-2137G-00-00
По запросу
26
Plug, Blind art. 5VX-21289-00-00
По запросу
27
Damper art. 1HP-H2176-01-00
По запросу
28
Cover art. B7N-2117F-00-00
По запросу
29
Cover 9 art. BEA-2117X-00-00
По запросу
30
Cover 10 art. BEA-2117Y-00-00
По запросу
