модель 2000 года
- Модель THUNDERCAT
- Код модели THUNDERCAT THC BLACK (S2000TCLAAUS)

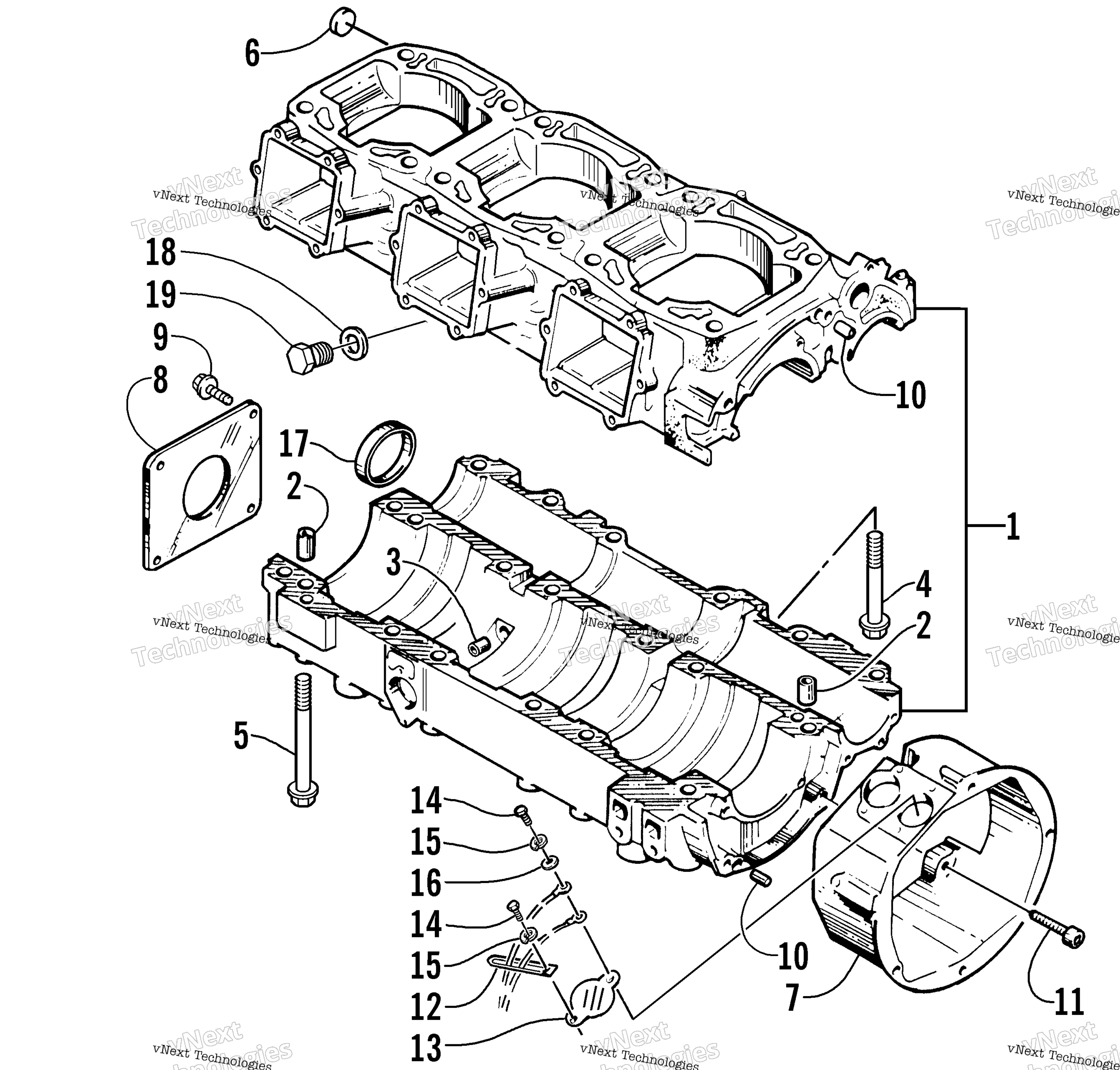

Схема картера Assembly для THUNDERCAT THC BLACK (S2000TCLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly art. 3005-146
По запросу
2
Pin, Dowel art. 3003-646
По запросу
3
Bushing art. 3003-289
По запросу
4
Bolt art. 3008-212
По запросу
5
Bolt art. 3004-501
По запросу
6
Заглушка Arcic Cat art. 3004-202
от 1 901 ₽
7
Case, Magneto art. 3004-928
По запросу
8
Plate, Oil Seal art. 3008-304
По запросу
9
BOLT art. 3007-392
По запросу
10
Pin, Case art. 3002-012
По запросу
11
Bolt art. 3007-557
По запросу
12
Зажим Arctic Cat art. 1623-984
По запросу
13
Plate, Cover - Sensor art. 3004-129
По запросу
14
Screw, Cap art. 0623-352
По запросу
15
Washer, Lock art. 8051-152
По запросу
16
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
17
Крышка балансирного вала 52 мм Arctic Cat art. 3004-539
от 2 961 ₽
18
Gasket, Impulse,10MM art. 3002-276
По запросу
19
Plug (Cylinder/Crank),9MM art. 3003-399
По запросу
