модель 2000 года
- Модель THUNDERCAT
- Код модели THUNDERCAT THC BLACK (S2000TCLAAUS)

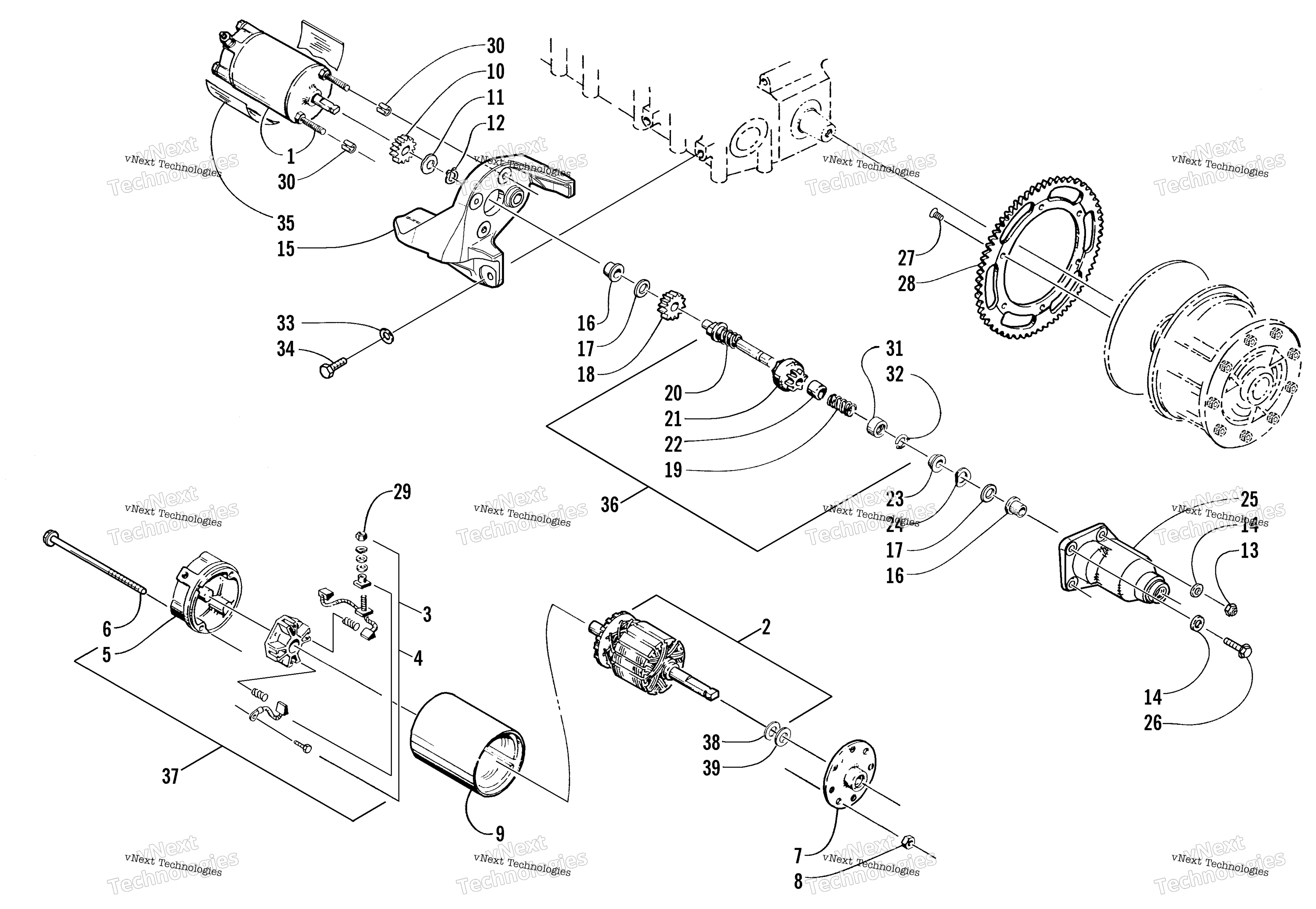

Схема электрооборудования Start - Starter Motor Assy (Optional) для THUNDERCAT THC BLACK (S2000TCLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
MOTOR,STARTER (inc. 2-9) art. 0645-578
от 1 162 ₽
2
Armature Assembly art. 0645-146
По запросу
4
Kit, Brush & Springs art. 0645-275
По запросу
6
Through-Bolt art. 0645-128
По запросу
7
Cap, Motor w/Bushing art. 0745-367
По запросу
8
Nut, Lock art. 0623-036
По запросу
10
Gear, Primary art. 0645-289
По запросу
11
Washer, Spring art. 0623-336
По запросу
12
Ring, Snap art. 0645-130
По запросу
13
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Bracket, Starter Motor (inc. 16) art. 0745-107
По запросу
16
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
17
Шайба Arctic Cat art. 0645-127
от 168 ₽
18
GEAR, ES-20T FX SECONDARY art. 0645-290
По запросу
19
SPRING,PINION-HD ES art. 0645-424
По запросу
22
Cover, Dust art. 0645-218
По запросу
23
Втулка + шайба 0645-128 Arctic Cat art. 0645-107
от 368 ₽
24
Шайба art. 0645-126
По запросу
25
Cap, End - Starter Motor art. 0745-083
По запросу
26
Screw, Self-Tapping art. 0623-275
По запросу
27
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
28
RING GEAR,ELECTRIC START-LW art. 0645-329
По запросу
29
Гайка Arctic Cat art. 0623-122
от 221 ₽
30
Sleeve art. 0645-106
По запросу
31
Stop, Pinion art. 0645-217
По запросу
32
Ring, Snap art. 0645-125
По запросу
33
Шайба Arctic Cat art. 8050-242
По запросу
34
Screw, Cap art. 8012-132
По запросу
35
Tape, Foil art. 0716-344
По запросу
36
Бендикс стартера Arctic Cat art. 0745-347
По запросу
37
COMM CAP, ES MOTOR-W/ HD BRUSHES art. 0645-285
По запросу
38
Washer, Wave art. 0645-131
По запросу
39
Washer, Thrust art. 0645-293
По запросу
