модель 2000 года
- Модель THUNDERCAT
- Код модели THUNDERCAT THC BLACK (S2000TCLAAUS)

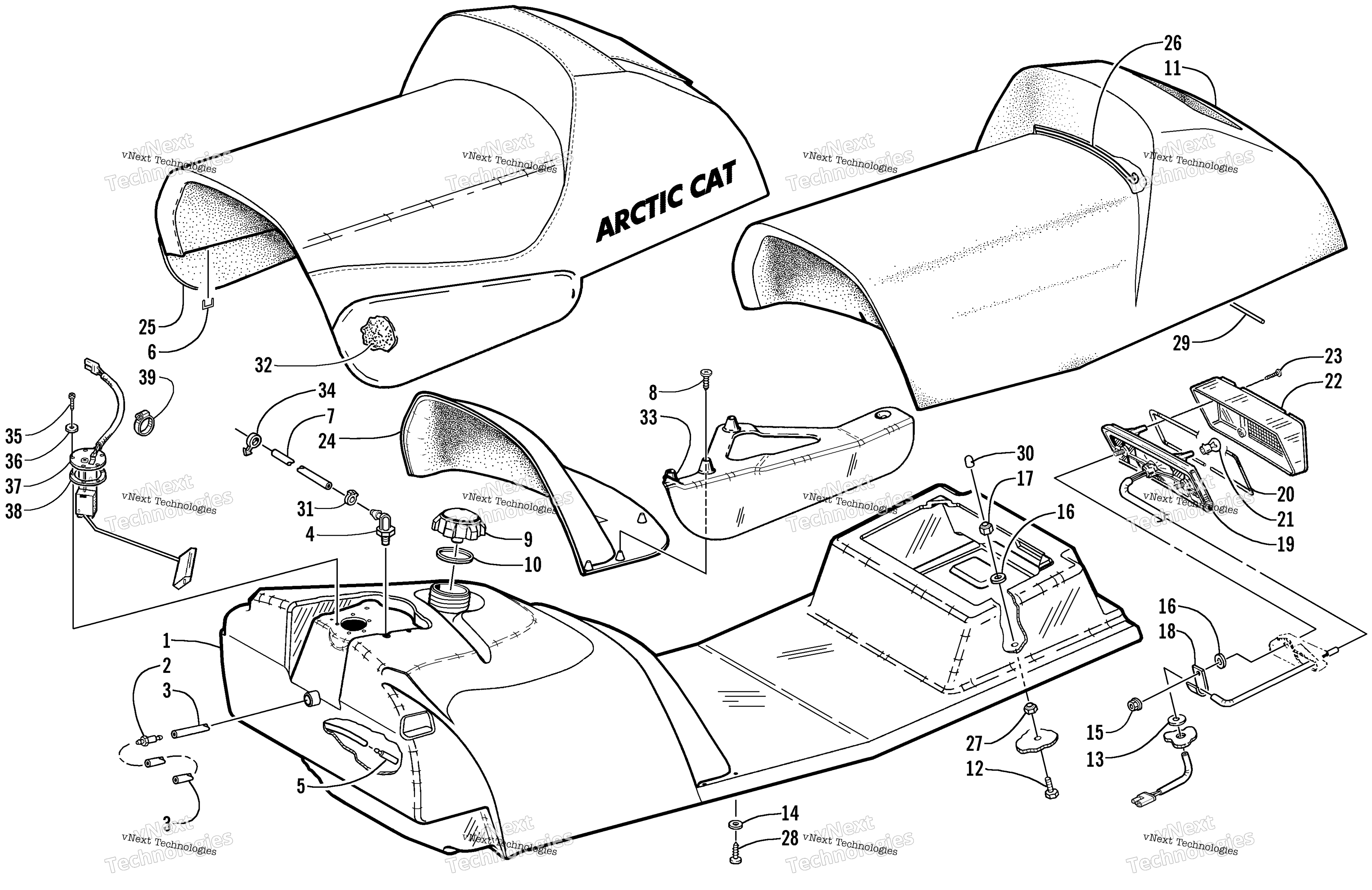

Схема топливный Tank, Seat, и Taillight узел (Thc) для THUNDERCAT THC BLACK (S2000TCLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly Green art. 0718-848
По запросу
0
Complete Seat Assembly Black art. 0718-847
По запросу
1
Tank, Gas/Seat-Base art. 0770-437
По запросу
2
OUTLET,GAS TANK art. 0670-042
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
4
VENT,GAS TANK art. 0670-572
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Staple art. 0624-528
По запросу
7
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
7
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
8
Screw, Self-Tapping art. 0623-783
По запросу
9
Cap, Oil Tank-WSeal art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Foam, Seat Cushion art. 0716-951
По запросу
12
Screw, Cap art. 8002-042
По запросу
13
Seal, Foam - Seat-Base art. 0617-136
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Nut art. 0623-038
от 110 ₽
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
18
Зажим Arctic Cat art. 1623-984
По запросу
19
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
20
Gasket, Taillight Lens art. 0609-092
По запросу
21
Лампочка Arctic Cat art. 0109-460
от 221 ₽
22
Стекло заднего фонаря art. 0609-090
По запросу
23
Screw, Retaining art. 0609-093
По запросу
24
Insert, Seat Foam art. 1606-612
По запросу
25
Cover, Seat (Green) art. 1706-082
По запросу
25
Cover, Seat (Black) art. 1706-058
По запросу
26
Wire, Seat art. 1606-150
По запросу
27
Nut, Lock art. 8041-366
По запросу
28
Screw, Self-Tapping art. 0623-309
По запросу
29
Wire, Seat art. 0606-057
По запросу
30
Cap, Protector art. 0623-404
По запросу
31
Хомут Arctic Cat art. 0623-063
от 683 ₽
32
Pad, Tunnel art. 0617-391
По запросу
33
Insert, Seat Pad - Right art. 1606-710
По запросу
33
Insert, Seat Pad - Left art. 1606-711
По запросу
34
Clip, Routing Optional art. 0623-101
По запросу
35
Screw, Machine art. 0624-312
По запросу
36
Washer, Nylon art. 0623-371
По запросу
37
Sensor, Fuel Level art. 0620-208
По запросу
38
Gasket, Fuel Level Sender art. 0670-474
По запросу
39
Clamp, Hose art. 0623-373
По запросу
