модель 2000 года
- Модель THUNDERCAT
- Код модели THUNDERCAT THC BLACK (S2000TCLAAUS)

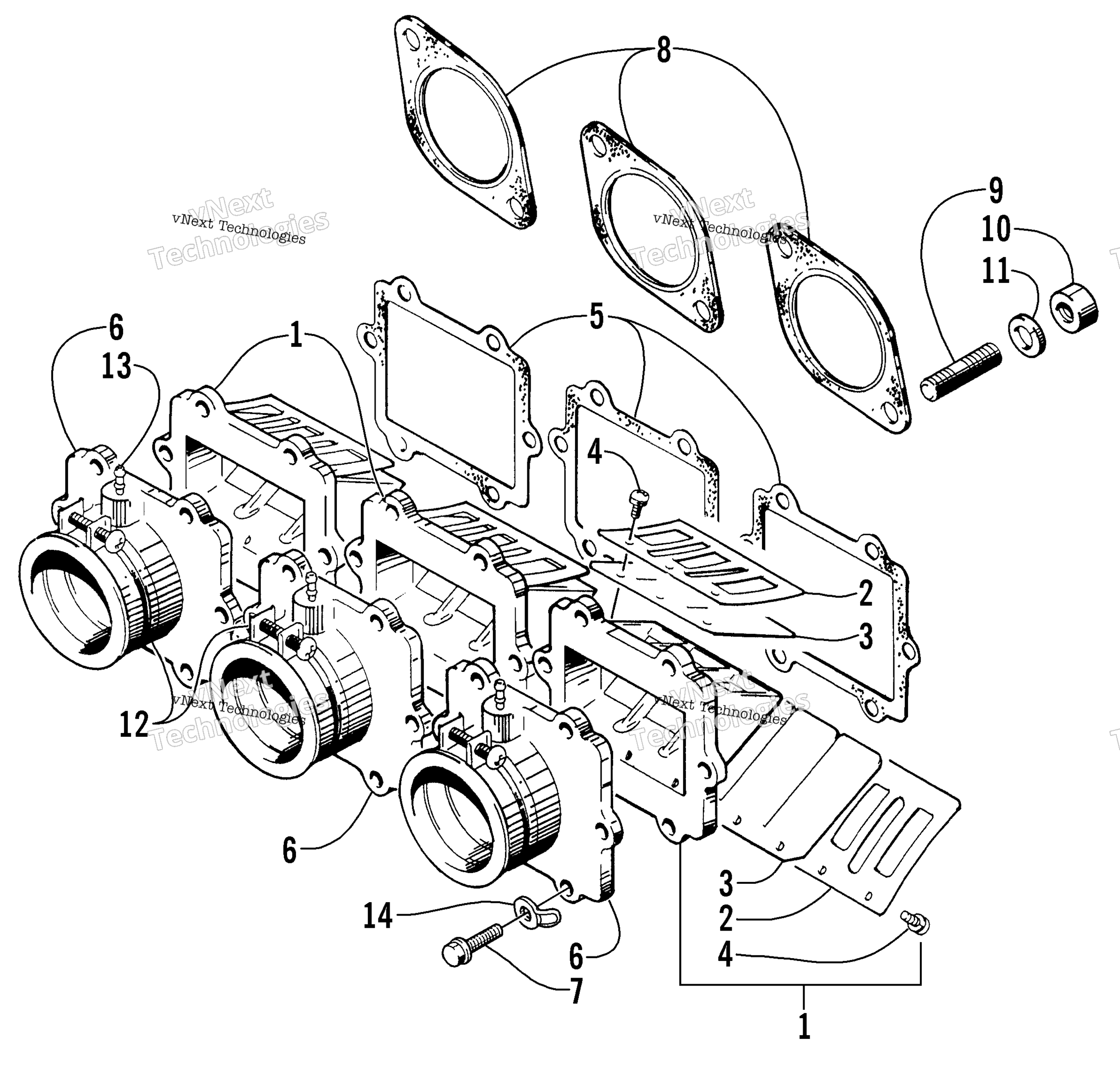

Схема узла лепесткового клапана для THUNDERCAT THC BLACK (S2000TCLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
VALVE ASSY, REED (inc. 2-4) art. 3005-124
По запросу
2
Stopper, Reed Valve art. 3004-176
По запросу
3
Valve, Reed art. 3004-177
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Прокладка Arctic Cat art. 3005-432
от 2 006 ₽
Аналог
5 110 ₽
Требуется 3 шт.
6
Intake Flange Assembly art. 3005-419
от 4 945 ₽
7
Bolt art. 3007-380
По запросу
8
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 3 шт.
9
Bolt, Stud art. 3007-415
По запросу
10
Nut art. 3007-416
По запросу
11
Washer, Lock, 8MM art. 3004-280
По запросу
12
Clamp art. 3004-463
По запросу
13
Nozzle, Oil art. 3003-597
По запросу
14
Tab, Boot Strap art. 1606-599
По запросу
