модель 2000 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2000ZABPRUSG)

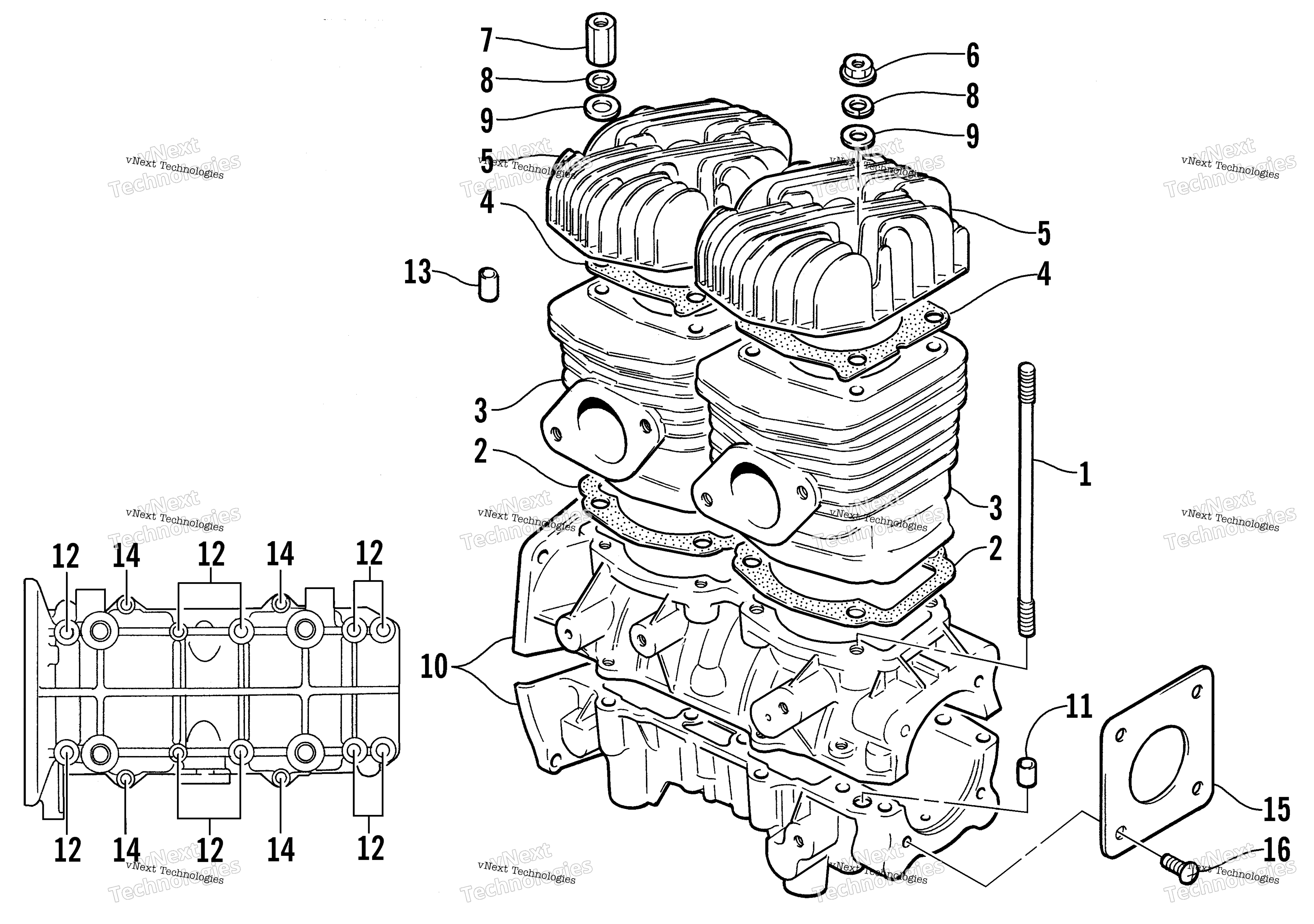

Схема картера And Cylinder для Z 440 SNO PRO (S2000ZABPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Stud art. 3007-686
По запросу
2
Gasket, Cylinder art. 3005-002
По запросу
3
Cylinder Assembly art. 3005-676
По запросу
4
Gasket, Head art. 3005-526
По запросу
5
Head, Cylinder art. 3005-675
По запросу
6
Nut art. 3007-391
По запросу
7
Nut art. 3004-997
По запросу
8
Lock Washer art. 3007-424
По запросу
9
Washer art. 3007-410
По запросу
10
Crankcase Assembly (inc. 11-12 and 14) art. 3005-528
По запросу
11
Pin, Case art. 3002-012
По запросу
12
Bolt art. 3004-881
По запросу
13
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
14
Bolt art. 3007-411
По запросу
15
Plate, Oil Seal art. 3004-775
По запросу
16
Screw art. 0693-505
По запросу
