модель 2000 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2000ZABPRUSG)

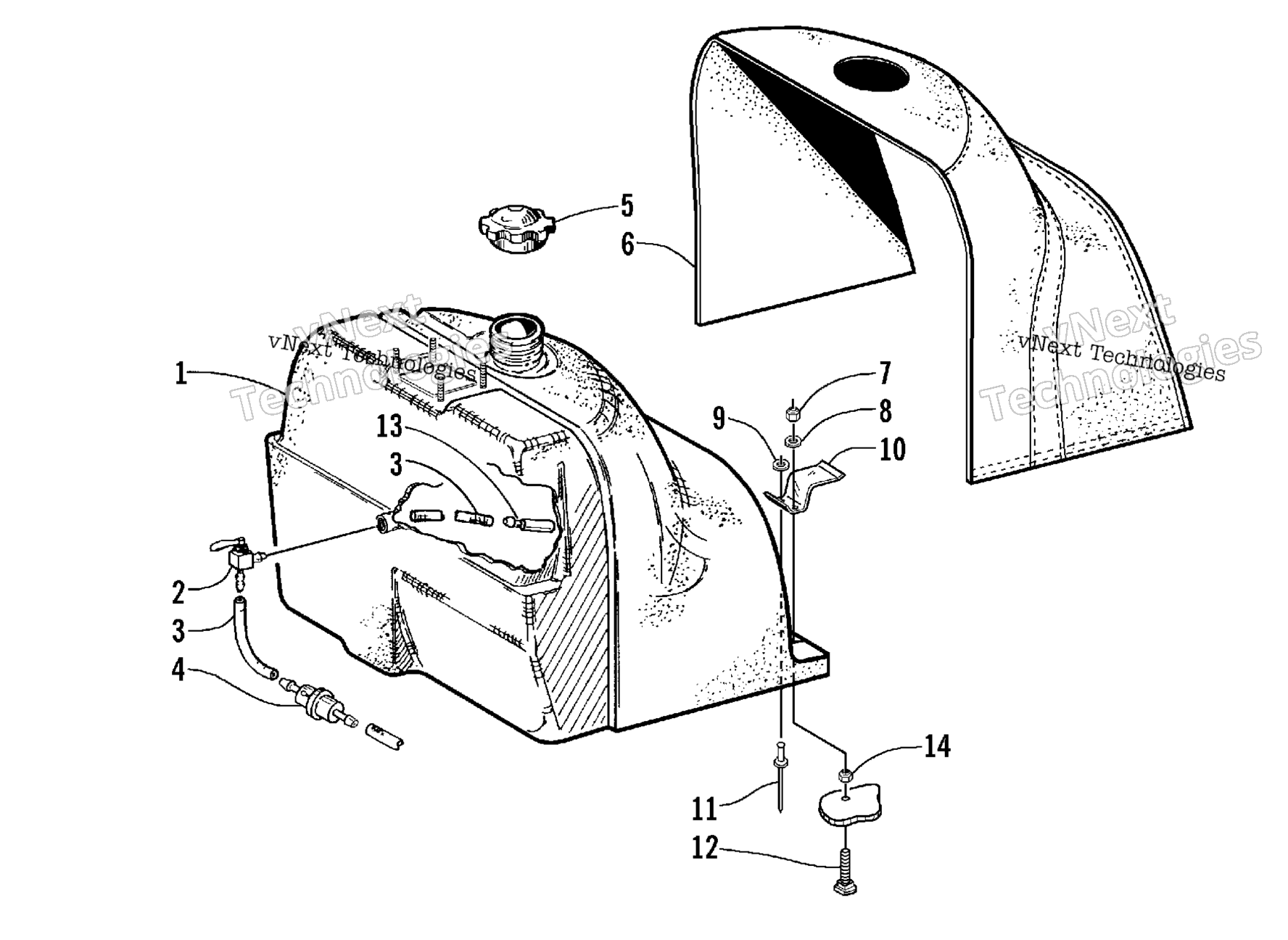

Схема топливный бак и крышки для Z 440 SNO PRO (S2000ZABPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 3 and 13) art. 0770-401
По запросу
2
Valve, Shut-Off art. 0670-125
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
4
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
5
Cap, Tank art. 0670-871
По запросу
6
Cover, Gas Tank art. 0716-862
По запросу
7
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
8
Washer art. 8050-212
По запросу
9
Washer art. 0623-759
По запросу
10
Bracket, Seat - Hold-Down art. 1606-435
По запросу
11
Rivet art. 8060-848
По запросу
12
Bolt, Carriage art. 0623-740
По запросу
13
Strainer, Gas Tank art. 0510-358
По запросу
14
Nut, Lock art. 8041-366
По запросу
