модель 2000 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2000ZABPRUSG)

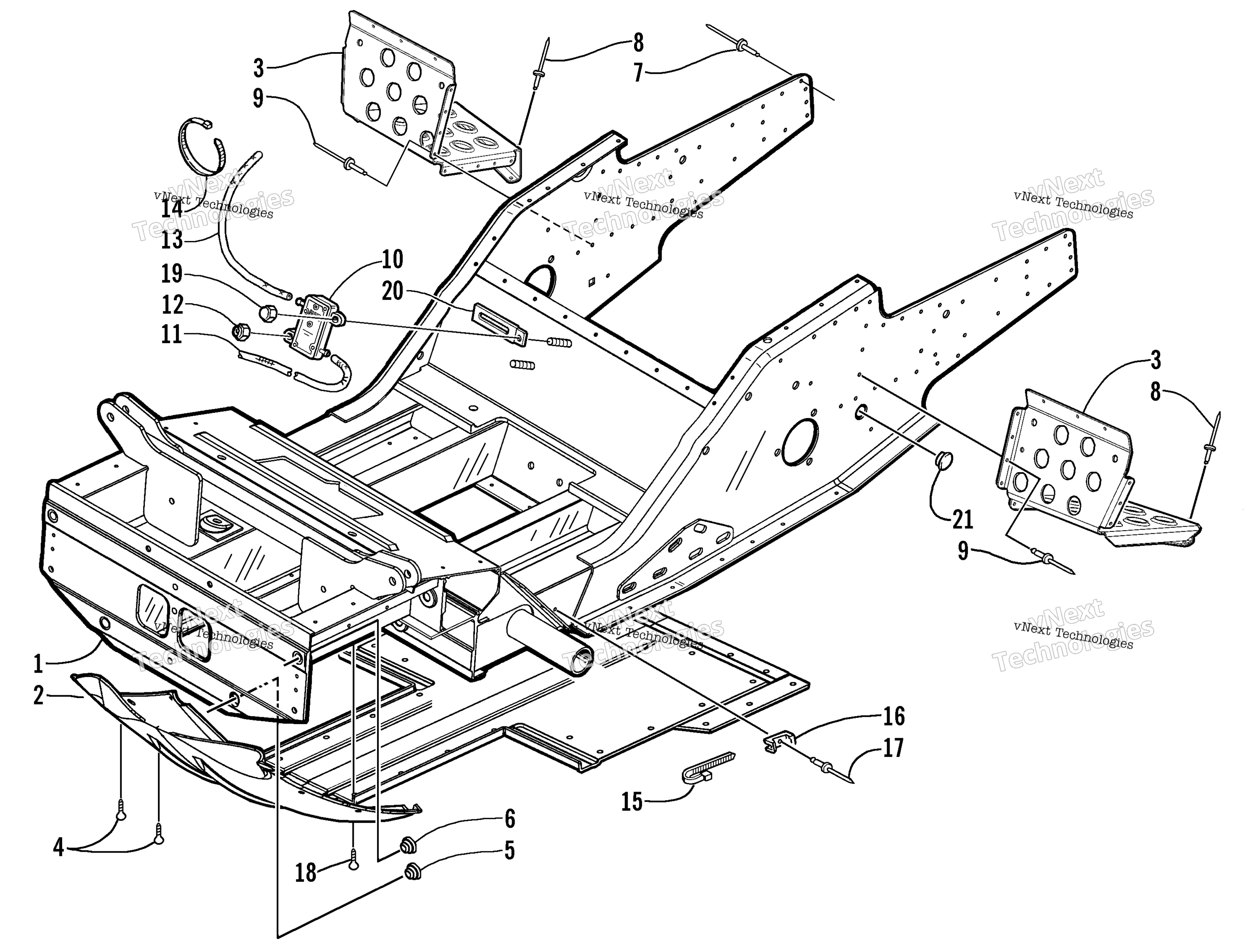

Схема передней части Frame And Footrest Assembly для Z 440 SNO PRO (S2000ZABPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly art. 0707-499
По запросу
2
Belly Pan - Center Black art. 1606-719
По запросу
3
Footrest - LH Black art. 1706-367
По запросу
3
Footrest - RH Black art. 1706-366
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
Insert, Upper A-Arm Mount art. 0607-421
По запросу
7
Клепка Arctic Cat art. 8060-504
от 116 ₽
8
Rivet art. 0623-282
По запросу
9
Rivet art. 0623-166
По запросу
10
Pump Kit, Fuel (Rectangle) art. 0636-272
По запросу
11
Hose, Gas - 100 ft art. 0610-017
По запросу
11
Hose, Gas Line - 25’ art. 0610-008
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Hose, Impulse - 25’ art. 0610-007
По запросу
14
Tie, Cable - 4 in. art. 0123-811
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Spacer art. 0623-228
По запросу
17
Rivet art. 8060-428
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Nut, Cap art. 0123-108
По запросу
20
Зажим Arctic Cat art. 1623-984
По запросу
21
Plug, Hole art. 0623-471
По запросу
